T10型免键梯形齿同步轮

图片仅供参考

T10型免键梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套代码
Y-EAD05	T10150	15	10.0	铝型材	铝型材	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAD05	T10200	20	10.0	铝型材	铝型材	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAD05	T10250	25	10.0	铝型材	铝型材	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAD05	T10300	30	10.0	铝型材	铝型材	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAD05	T10400	40	10.0	铝型材	铝型材	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAD05	T10500	50	10.0	铝型材	铝型材	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)

外形尺寸公差表

A/W/L/ D尺寸	公差
3 <X≤6	±0. 1
6 <X≤30	±0.2
30<X≤120	±0.3
120 <X≤400	±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O. D. <50	0.05
O. D. ≥50	0.JT-VMPSLCSFZMPNZFZ

选型参数

选型表

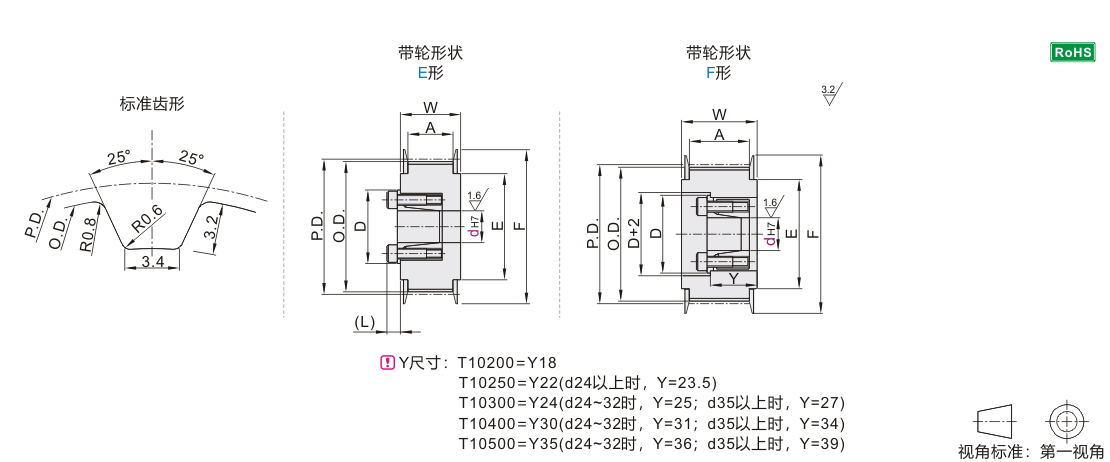

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)											P. D.	O. D.	F	E	带轮公称宽度
型号			T10150	T10200		T10250		T10300		T10400		T10500						带轮公称宽度
代码	齿数		E形	E形	F形	E形	F形	E形	F形	E形	F形	E形	F形					A	W
JT-RVBNSO-T10150 JT-RVBNSO-T10200 JT-RVBNSO-T10250 JT-RVBNSO-T10300 JT-RVBNSO-T10400 JT-RVBNSO-T10500	18	E F	12~16	12~16	12~16	12~16	12~16	12~16	12~16	12~16	12~16	12~16	12~16	57.30	55.45	61	45	皮带宽度15 T10150 A:17 W:22 皮带宽度20 T10200 A:22 W:27 皮带宽度25 T10250 A:27 W:32 皮带宽度30 T10300 A:32 W:37 皮带宽度40 T10400 A:43 W:48 皮带宽度50 T10500 A:53 W:58
	20		12~18	12~19	12~19	12~19	12~18	12~19	12~18	12~19	12~19	12~19	12~19	63.66	61.80	67	50
	22		14~18	14~22	14~19	14~22	14~18	14~22	14~18	14~22	14~22	14~22	14~22	70.03	68.15	80	60
	24		14~18	14~28	14~18	14~28	14~18	14~28	14~18	14~28	14~28	14~28	14~28	76.39	74.55	87	67
	25		14~18	14~28	14~18	14~28	14~18	14~28	14~18	14~28	14~28	14~28	14~28	79.58	77.70
	26		14~18	14~28	14~18	14~28	14~18	14~28	14~18	14~28	14~28	14~28	14~28	82.76	80.90
	28		16~18	16~32	16~18	16~32	16~18	16~32	16~18	16~32	16~32	16~32	16~32	89.13	87.25	95	75
	30		16~18	20~35	16~18	16~32	16~18	16~32	16~18	16~32	16~32	16~32	16~32	95.49	93.65	104	84
	32		16~18	20~35	16~18	20~35	16~18	20~35	16~18	20~35	20~35	20~35	20~35	101.86	100.00	111	90
	36		16~18	20~35	16~18	20~40	16~18	20~40	16~18	20~40	20~35	20~40	20~35	114.59	112.75	123	102
	40		16~18	20~35	16~18	20~40	16~18	20~50	16~18	20~50	20~35	20~50	20~35	127.32	125.45	135	115
	44		16~18	20~35	16~18	20~40	16~18	20~50	16~18	20~50	20~35	20~50	20~35	140.06	138.20	152	130
	48		16~18	20~35	16~18	20~40	16~18	20~50	16~18	20~50	20~35	20~50	20~35	152.79	150.95	160	140
	50		16~18	20~35	16~18	20~40	16~18	20~50	16~18	20~50	20~35	20~50	20~35	159.15	157.3	170	150
	60		16~18	20~35	16~18	20~40	16~18	20~50	16~18	20~50	20~35	20~50	20~35	190.99	189.1	200	175

胀套孔径尺寸表

dH7	容许最大扭矩N.m					D				(L)
12	44.1					28.5				6.5
14	63.7					30.5
15	80.4					31.5
16	83.3					33
17	92.2					33.5
18	95.1					34.5
19	98.1					35.5
20	216					42				8
22	255					44
24	363					46
25	392					47
28	441					50				8.5
30	500					52
32	530					54
35	883					62				10
40	1079					67
45	1285					72
50	1706					77				10.5
