凸轮轴承随动器偏心轴套型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	凸轮结构	材质	使用环境温度	类型
JT-XFSSO	带保持架	SUJ2	-20℃~120℃	标准型 ● 圆柱型
JT-XFSSL	全滚针	SUJ2	-20℃~120℃	标准型 ● 圆柱型
JT-XFSUO	带保持架	SUJ2	-20℃~120℃	标准型 ● 球面型
JT-XFSUL	全滚针	SUJ2	-20℃~120℃	标准型 ● 球面型

圆柱型D公差：

球面型D公差:	0 -0.05

带密封型工作温度-20~80℃，连续使用建议60C以下。
不带密封型工作温度-20~120℃，连续使用建议100℃以下。
不承诺品牌。

选型参数

选型表

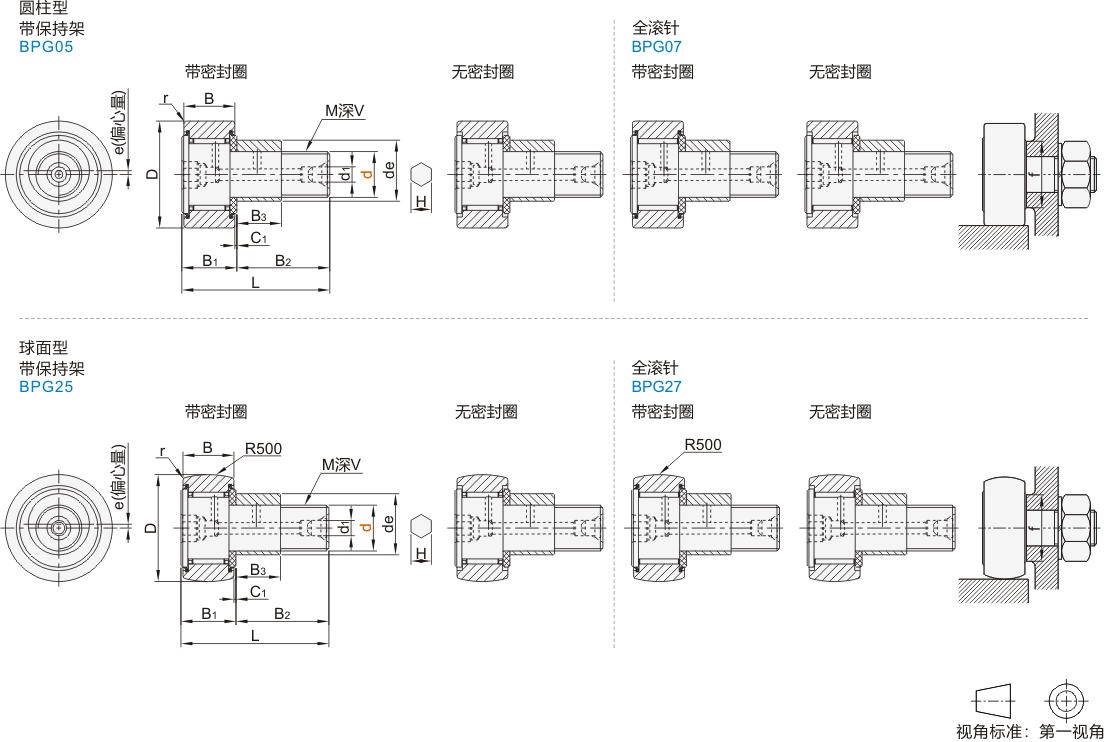

型号			密封圈	D	B	B1	B2	C1	f (min)	de		M×螺距	L	B3	V	d1	H	(min)	e 偏心量	最大紧固扭矩 (N·m)
代码	dh7		密封圈	D	B	B1	B2	C1	f (min)	de		M×螺距	L	B3	V	d1	H	(min)	e 偏心量	最大紧固扭矩 (N·m)
圆柱型 JT-XFSSO JT-XFSSL 球面型 JT-XFSUO JT-XFSUL	6	0 -0.012	PP (带密封圈) — (无密封圈)	16	11	12	16	0.6	11	9	0 -0.036	M6×1.0	28	7	8	4	3	0.3	0.5	2.7
	8	0 -0.015		19	11	12	20		13	11	0 -0.043	M8×1.25	32	9	10		4			6.5
	10			22	12	13	23		16	13		M10×1.25	36	10	12		5			13.8
	10C			22								M10×1.0
	10A			26								M10×1.25
	10D			26								M10×1.0
	12	0 -0.018		30	14	15	25		21	16		M12×1.5	40	11.5	13		6	0.6	0.8	21.9
	12C			30						15				11					0.5
	12A			32						16				11.5					0.8
	12D			32						15				11					0.5
	16			35	18	19.5	32.5	0.8	26	22	0 -0.052	M16×1.5	52	15.5	17	6	8		0.8	58.5
	16B			35	18	19.5	32.5		26	20		M16×1.5	52	14	17		8		1	58.5
	18			40	20	21.5	36.5		29	24		M18×1.5	58	17.5	19		8	1	0.8	86.2
	18B			40	20	21.5	36.5		29	22		M18×1.5	58	16	19		8		1	86.2
	20	0 -0.021		52	24	25.5	40.5		34	27		M20×1.5	66	19.5	21	8	10		0.8	119
	20C			52						24				18					1
	20A			47						27				19.5					0.8
	20D			47						24				18					1
	24			62	29	30.5	49.5		40	33	0 -0.062	M24×1.5	80	25.5	25		14		0.8	215
	24C			62						28	0 -0.052			22					1
	24A			72						33	0 -0.062			25.5					0.8
	24D			72						28	0 -0.052			22					1
	30			80	35	37	63	1	49	41	0 -0.062	M30×1.5	100	32.5	32		14		1.5	438
	30C			80						35				29
	30A			85						41				32.5
	30D			85						35				29
	30B			90						41				32.5
	30E			90						35				29

型号			基本额定负荷(KN)				最大静态容许负载(KN)		极限转速(rpm)		重量g(参考)
代码	dh7		带保持架		全滚针		带保持架	全滚针	带保持架	全滚针	带保持架	全滚针
代码	dh7		Cr(动)	Cor(静)	Cr(动)	Cor(静)	带保持架	全滚针	带保持架	全滚针	带保持架	全滚针
圆柱型 JT-XFSSO JT-XFSSL 球面型 JT-XFSUO JT-XFSUL	6	0 -0.012	2.93	2.92	5.58	6.8	1.56	1.56	11200	5600	20.5	21
	8	0 -0.015	3.4	3.79	6.54	8.96	3.7	3.7	8400	4200	32	32.5
	10		4.34	5.51	7.66	11.6	5.51	6.92	6720	3360	49.5	50.5
	10C										47	48
	10A										65	66
	10D										62	63
	12	0 -0.018	6.33	7.83	10.8	15.76	7.83	10.56	5600	2800	105	107
	12C										93	95
	12A										115	117
	12D										104	106
	16		9.6	14.64	16.56	30.08	14.64	18.56	4200	2100	190	193
	16B		9.6	14.64	16.56	30.08	14.64	18.56	4200	2100	177	180
	18		11.84	20.16	20.24	41.04	20.16	24.88	3733	1860	280	285
	18B		11.84	20.16	20.24	41.04	20.16	24.88	3733	1860	255	260
	20	0 -0.021	16.56	27.68	26.56	51.6	27.68	30	3360	1680	500	505
	20C										473	478
	20A										425	430
	20D										400	405
	24		24.4	42.08	37.28	73.6	41.6	41.6	2800	1400	895	900
	24C										798	803
	24A										1220	1220
	24D										1038	1038
	30		36.32	68.08	54.16	115.2	68.08	68.72	2240	1120	2030	2030
	30C										1682	1682
	30A										2190	2190
	30D										1842	1842
	30B										2380	2380
	30E										2032	2032

d6~d8螺杆不通；d10螺杆全通，一端为内六角；d10以上螺杆全通，两端为内六角。
上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
