钢球型独立导柱组件

图片仅供参考

钢球型独立导柱组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质 / ①导柱 ②导套	材质 / ③导柱座 ④导座	材质 / ⑤钢球	材质 / ⑥钢球保持架	硬度 / ①导柱	硬度 / ②导套	硬度 / ⑤钢球	类型
JT-JAQFO	标准型	SUJ2	FC250	SUJ2	A5056	58 HRC~ 高频淬火	58HRC ~	62~67HRC	固定挡块 ● 无定位孔型
JT-JAQLQ	高刚性	SUJ2	FC250	SUJ2	A5056	58 HRC~ 高频淬火	58HRC ~	62~67HRC	固定挡块 ● 无定位孔型
JT-JAQFX	标准型	SUJ2	FC250	SUJ2	聚缩醛	58 HRC~ 高频淬火	58HRC ~	62~67HRC	固定挡块 ● 无定位孔型
JT-JAQLF	高刚性	SUJ2	FC250	SUJ2	聚缩醛	58 HRC~ 高频淬火	58HRC ~	62~67HRC	固定挡块 ● 无定位孔型
JT-JAQQO	标准型	SUJ2	FC250	SUJ2	A5056	58 HRC~ 高频淬火	58HRC ~	62~67HRC	固定挡块 ● 定位孔型
JT-JAQFL	高刚性	SUJ2	FC250	SUJ2	A5056	58 HRC~ 高频淬火	58HRC ~	62~67HRC	固定挡块 ● 定位孔型
JT-JAQQX	标准型	SUJ2	FC250	SUJ2	聚缩醛	58 HRC~ 高频淬火	58HRC ~	62~67HRC	固定挡块 ● 定位孔型
JT-JAQFM	高刚性	SUJ2	FC250	SUJ2	聚缩醛	58 HRC~ 高频淬火	58HRC ~	62~67HRC	固定挡块 ● 定位孔型

高刚性钢球导柱组件(使用的高刚性钢球衬套OFQ01/OFQ02)的钢球数约为标准型钢球导柱组件的1.6倍，以低成本实现了接近于滑动导柱的刚性。

钢球衬套详细尺寸见怡合达官网。

导柱端面有中心孔，孔径Ø2~Ø5，深度5~6。

选型参数

选型表

型号		L
代码	D	L
标准型高刚性 JT-JAQQO JT-JAQFL JT-JAQQX JT-JAQFM JT-JAQFO JT-JAQLQ JT-JAQFX JT-JAQLF	25	90 100 110 120 130 140 150 160 170 180 200
	32	110 120 130 140 150 160 170 180 200 220 240 260
	38	130 140 150 160 170 180 200 220 240 260 300
	50	170 180 200 220 240 260 300 350
	60	200 220 240 260 300 350

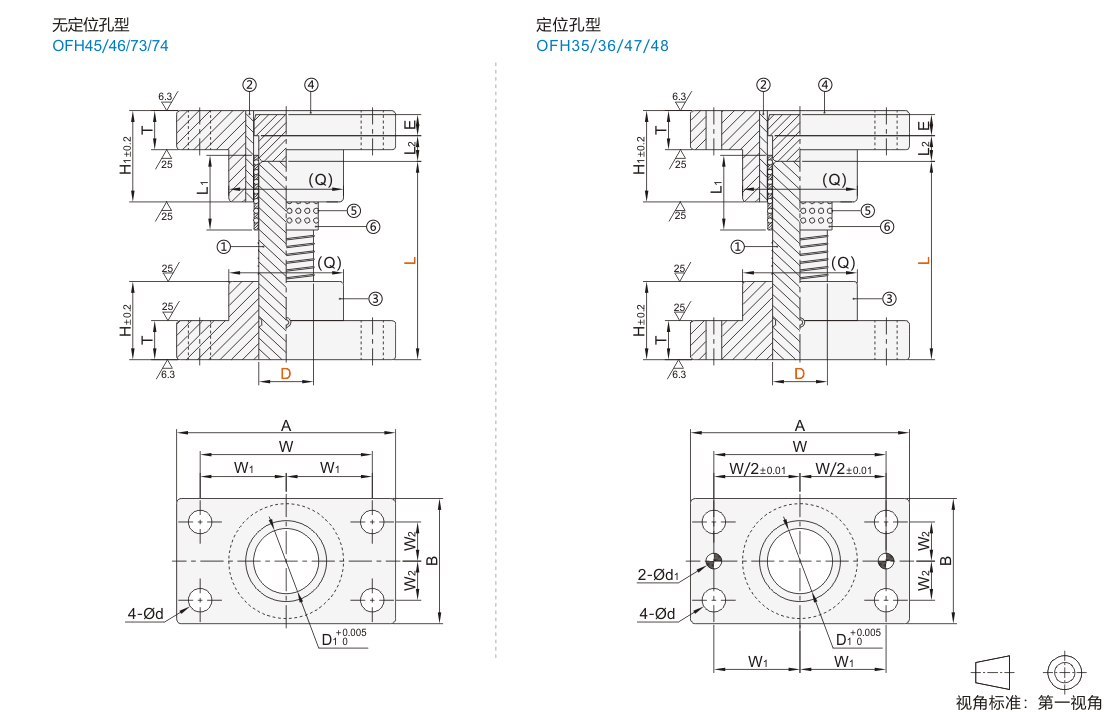

D	D1	A	B	d	H	H1	T	Q (参考)	L1	L2 (固定挡块)	E	W	W1	W2	d1H7		附件螺钉	附件定位销 (仅定位孔型)
D	D1	A	B	d	H	H1	T	Q (参考)	L1	L2 (固定挡块)	E	W	W1	W2	d1H7		附件螺钉	附件定位销 (仅定位孔型)	25	31	84	48	9	30	50	20	46	50	20	5	66	33	15	8	+0.015 0	TAC01-M8-L35	BLV61 -m6-D8-L30
32	40	100	58	11	40	60	56	60	25	76	38	18	TAC01-M10-L40													20				5				8			BLV61 -m6-D8-L30
38	48	130	75	11	50	70	25	73	70	30	10	100	50	22	10	TAC01-M10-L45	BLV61 -m6-D10-L40
50	60	155	90	14	65	90	25	87	90	40	10	125	62.5	30	10	TAC01-M12-L50	BLV61 -m6-D10-L40
60	70	190	120	18	75	100	30	117	100	50	15	150	75	40	13	+0.015 0	TAC01-M16-L60	BLV61 -m6-D13-L50
