引导式法兰型双列角接触/深沟球轴承座组件

图片仅供参考

引导式法兰型双列角接触/深沟球轴承座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	①向心轴承 ②深沟球轴承 / 材质	③固定座 ④内圈用调整环 ⑥油封用盖板/O形圈用盖板 ⑦⑨内圈固定用套环 / 材质	③固定座 ④内圈用调整环 ⑥油封用盖板/O形圈用盖板 ⑦⑨内圈固定用套环 / 表面处理	⑧盖板固定用螺丝 / 材质	⑧盖板固定用螺丝 / 表面处理	类型
JT-XLAGD	SUJ2	S45C	发黑	SCM435	发黑	组合型
JT-XLAGU	SUJ2	S45C	喷细砂无电解镀镍	SUS304	一	组合型

由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。
向心轴承轴承精度：GB/T 307.1 4 级
相当于： JIS B 1514 4 级
深沟轴承轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

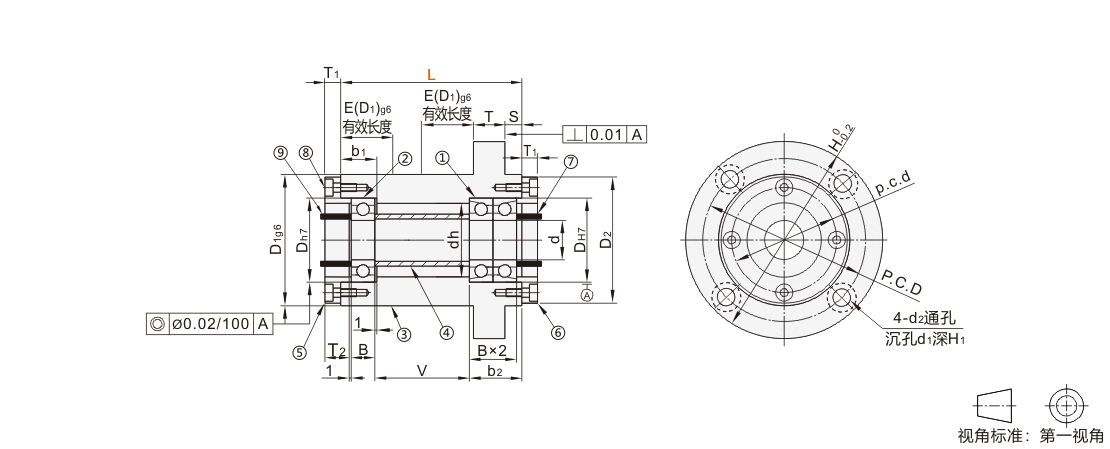

选型参数

选型表

型号		盖板选择	L	S	d	D		B	b1	b2	深沟滚珠轴承型号	H	D2	T	dh	E	D1		P.C.D	d1	d2	H1
代码	轴承型号	盖板选择	L	S	d	D		B	b1	b2	深沟滚珠轴承型号	H	D2	T	dh	E	D1		P.C.D	d1	d2	H1
JT-XLAGD JT-XLAGU	7002	N (标准盖板) S (油封用) R (O型圈用)	60 65 70 75	10	15	32	+0.025 0	9	13	20	6002ZZ	75	48	12	28	18	50	-0.009 -0.025	62	11	6.5	6.5
	7003		70 75 80 85	10	17	35		10	14	22	6003ZZ	75	48	12	31	18	50	-0.009 -0.025	62	11	6.5	6.5
	7004		80 90 100	15	20	42		12	16	26	6004ZZ	92	58	15	36	22	60	-0.010 -0.029	75	14	9.2	8.5
	7005		100 110 125		25	47		12	16	26	6005ZZ	98	63	15	41	22	65		80	14	9.2	8.5
	7006		120 130 150		30	55	+0.030 0	13	17	28	6006ZZ	120	78	18	48	27	80		98	17	11.2	10.5
	7007		140 150 175		35	62		14	18	30	6007ZZ	126	84	18	55	27	86	-0.009 -0.025	106
	7008		160 180 200	20	40	68		15	19	32	6008ZZ	140	92	20	60	30	95		116
	7009		180 200 225		45	75		16	20	34	6009ZZ	145	98		69		100		122
	7010		200 220 250		50	80		16	20	34	6010ZZ	147	101		74		105		124

技术参数

轴承型号	⑤⑥盖板部详情									⑥盖板部详情										⑧ 盖板固定用螺栓	④ 内圈用调整环详情			⑦ 固定用轴环详情			⑨ 固定用轴环二详情
	D	D2	dh	T1	T2	p.c.d	d3	d4	t2	N(标准盖板)	S(油封用盖板)				R(O形圈用盖板)						④ 内圈用调整环详情			⑦ 固定用轴环详情			⑨ 固定用轴环二详情
	D	D2	dh	T1	T2	p.c.d	d3	d4	t2	d5	S1	S2	St	附件油封	Ra	Rb	Rt	r	附件 O形圈		外径	内径	长度V	外径	内径	长度	外径	内径	长度
7002	32	48	28	6	8	40	6.5	3.5	3.1	21	32	22	5	XUE01-20-32-5	24	20	3.2	0.4	XTC01-20	M3-8	20	15	L-32	20	15	8.5	20	15	9.5
7003	35	48	31	6	8	40	6.5	3.5	3.1	21	32	22	5	XUE01-20-32-5	24	20	3.2	0.4	XTC01-20	M3-8	20	17	L-35	20	17	8.5	20	17	9.5
7004	42	58	36	7	9	48	8	4.5	4.1	26	35	27	6	XUE01-25-35-6	31	25	4.7	0.7	XTC01-25	M4-10	25	20	L-41	25	20	9.5	25	20	10.5
7005	47	63	41	8	10	53	8	4.5	4.1	31	40	32	7	XUE01-30-40-7	36	30			XTC01-30	M4-10	30	25	L-41	30	25	10.5	30	25	11.5
7006	55	78	48	8	10	64	9.5	5.5	5.1	41	50	42	6.5	XUE01-40-50-6	41	35			XTC01-35	M5-12	40	30	L-44	40	30	10.5	40	30	11.5
7007	62	84	55	9	11	72	9.5	5.5	5.1	46	60	47	9	XUE01-45-60-9	46	40			XTC01-40	M5-12	45	35	L-47	45	35	11.5	45	35	12.5
7008	68	92	60			78	11	6.6	6.1	51	65	52		XUE01-50-65-9	51	45			XTC01-45	M6-12	50	40	L-50	50	40		50	40
7009	75	98	69			85				56	70	57		XUE01-55-70-9	56	50			XTC01-50	M6-12	55	45	L-53	55	45		55	45
7010	80	101	74	11	13	88				61	75	62		XUE01-60-75-9	70	60	7.5	0.8	XTC01-60	M6-15	60	50	L-53	60	50	13.5	60	50	14.5
