公制螺纹规格M(mm) *

长度L(mm) *

10~75/5

止动螺栓内六角孔型

图片仅供参考

止动螺栓内六角孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	硬度	表面处理	类型
JT-FXQSD	粗牙	SCM435	38~43HRC	发黑	标准型
JT-FXQSU	粗牙	SCM435	38~43HRC	无电解镀镍	标准型
JT-FXQDD	粗牙	SUS410	38~43HRC	—	标准型
JT-FXQUD	细牙	SCM435	38~43HRC	发黑	标准型
JT-FXQUU	细牙	SCM435	38~43HRC	无电解镀镍	标准型
JT-FXQQD	细牙	SUS410	38~43HRC	—	标准型
JT-FXQOD	粗牙	SCM435	38~43HRC	发黑	内六角孔型
JT-FXQOU	粗牙	SCM435	38~43HRC	无电解镀镍	内六角孔型
JT-FXQXD	粗牙	SUS410	38~43HRC	—	内六角孔型
JT-FXQLD	细牙	SCM435	38~43HRC	发黑	内六角孔型
JT-FXQLU	细牙	SCM435	38~43HRC	无电解镀镍	内六角孔型
JT-FXQMD	细牙	SUS410	38~43HRC	—	内六角孔型

SUS410材质可能会因淬火导致变色。
如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。

选型参数

选型表

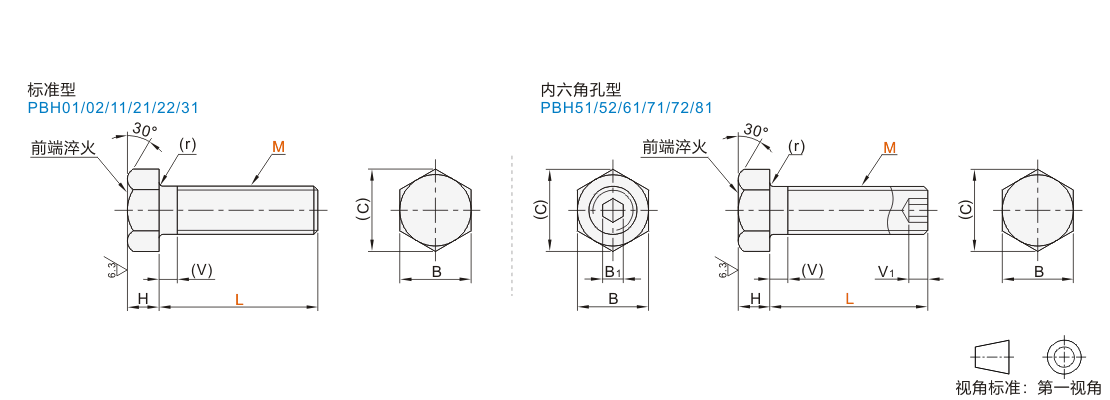

型号		L 最小单位5	M		B	(C)	H	(V)	(r)	B1	V1
代码	M	L 最小单位5	粗牙	细牙	B	(C)	H	(V)	(r)	B1	V1
标准型内六角孔型粗牙细牙粗牙细牙 JT-FXQSD JT-FXQUD JT-FXQOD JT-FXQLD JT-FXQSU JT-FXQUU JT-FXQOU JT-FXQLU JT-FXQDD JT-FXQQD JT-FXQXD JT-FXQMD	3	10~35	3×0.5	—	5.5	6.4	2	1	0.1	—	—
	4	15~65	4×0.7	4×0.5	7	6.1	2.8	2.1	0.2	2	2.2
	5	15~65	5×0.8	5×0.5	8	9.2	3.5	2.4	0.2	2.5	2.8
	6	20~65	6×1.0	6×0.75	10	11.5	4	3.0	0.3	3	3
	8	25~65	8×1.25	8×0.75	13	15.0	5.5	3.7	0.4	4	4
	10	30~75	10×1.5	10×1.0	17	19.6	7	4.5	0.5	5	5
	12	35~55	12×1.75	12×1.0	19	21.9	8	5.2	0.5	6	6
