规格 *

蝶形铰链锥孔错位型

图片仅供参考

蝶形铰链锥孔错位型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理/颜色	类型
JT-QAIUD	经济型	SUS304	—	平型 ● 锥孔错位型
JT-QAPOL	普通型	SUS316	拉丝	平型 ● 锥孔错位型
JT-QAIUF	精密型	SUS304	滚筒研磨	平型 ● 锥孔错位型

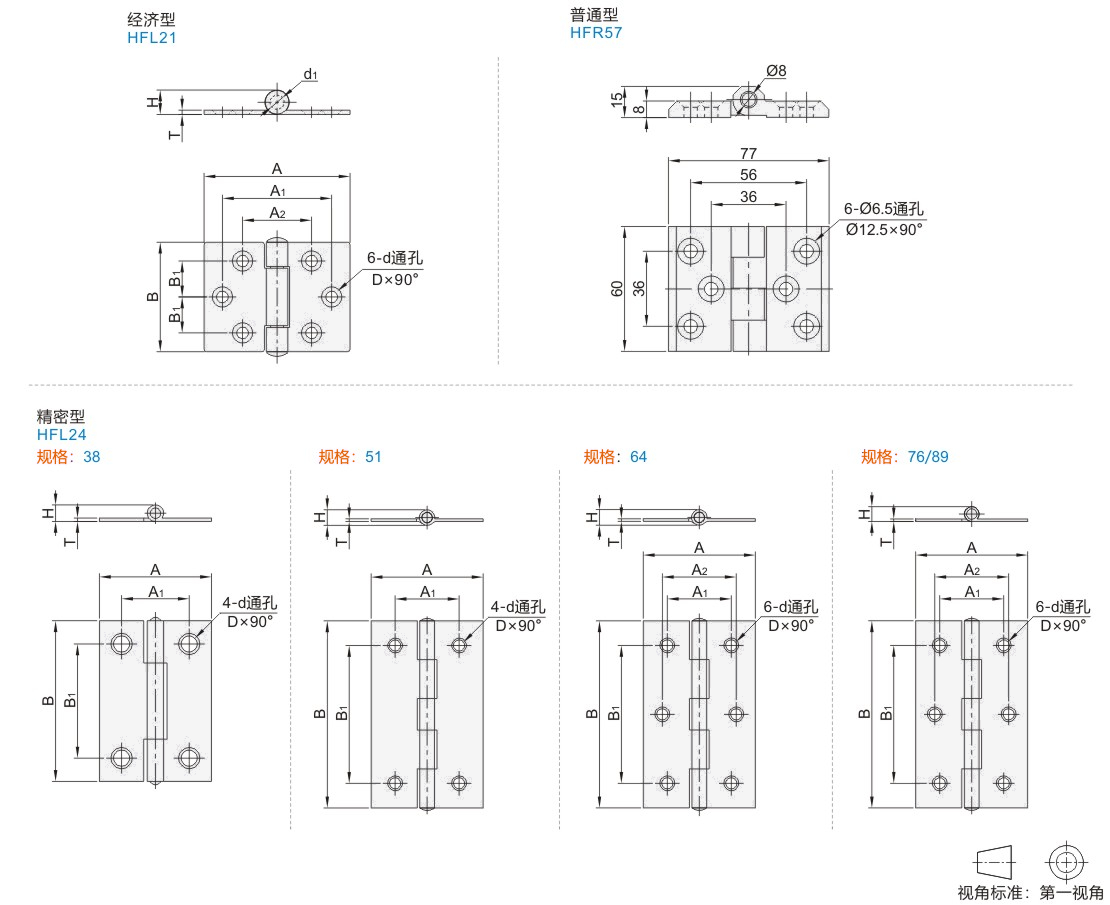

选型参数

经济型

型号							A			B	A1			A2		B1		H			T	d1		d			D			分段数			负载 (kg)				参考重量 (kg/pcs)
代码			规格				A			B	A1			A2		B1		H			T	d1		d			D			分段数			负载 (kg)				参考重量 (kg/pcs)
JT-QAIUD			38A				50.8			38.1	38			24		12.5		8.5			1.5	4.9		4			7			2			7				0.03
JT-QAIUD			80				76.2			76	60.2			47.6		30.1		10.2			2	6		7.2			9.2			5			12				0.05

容许负载为使用2个时的数值。

精密型

型号							A			B				A1				A2				B1				H			T				d			D				分段数						负载(kg)			参考重量 (kg/pcs)
代码						规格	A			B				A1				A2				B1				H			T				d			D				分段数						负载(kg)			参考重量 (kg/pcs)
JT-QAIUF						38	26.5			38				16				—				27				3.9			0.8				3.8			5				3						4.5			0.008
						51	34.5			51				21				—				36				4.8							4.5			5.5				5						6.5			0.015
						64	40			64				22				29				48				4.8							4.2			5.5										9.7			0.021
						76	45.5			76				26				30				56				6			1				4.5			6										10			0.04
						89	56			89				32				40				69				7.5			1.2				5			7										13			0.JT-VMPSLCSFZMPNZFZ

容许负载为使用2个时的数值。

普通型

型号		负载 (kg)					参考重量 (kg/pcs)
代码	规格	负载 (kg)					参考重量 (kg/pcs)
JT-QAPOL	60	55					0.22

容许负载为使用2个时的数值。
