十字环联轴器螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	附件	类型
JT-NXCSD	不锈钢	铝青铜	内六角紧定螺钉	螺钉固定型

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；

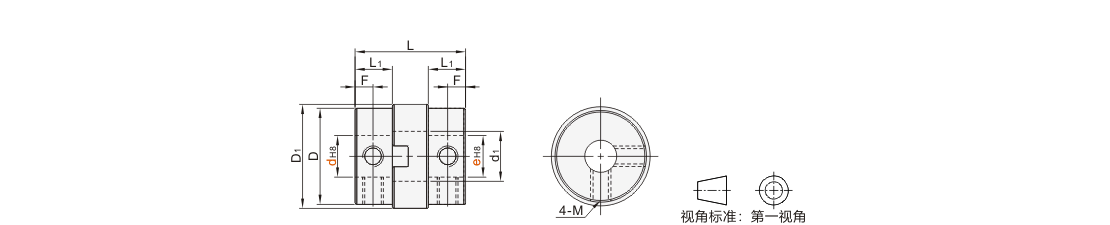

两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

技术图档

技术图档（二）

选型表

尺寸性能表

型号		D	D1	d1	L	L1	F	M	锁紧扭矩 (N·m)	额定扭矩 (N ·m)	容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
代码	规格	D	D1	d1	L	L1	F	M	锁紧扭矩 (N·m)	额定扭矩 (N ·m)	角向(°)	径向(mm)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
JT-NXCSD	15	14.5	15	7.2	16	5.4	2.6	M3	0.7	3	1.5	0.5	±0.1	800	8000	4×10^⁻⁸	15
	17	16.8	17.5	8.2	19.8	6.7	3.2	M4	1.7	5				1000	7000	1×10^⁻⁷	25
	20	20	21	9	21.6	7	3.4			7				2200	6000	2×10^⁻⁶	37
	26	26	27	12	25.6	9	4			10		0.8	±0.2	4000	5000	6×10⁻⁶	79
	30	30	31	14	33	12	6			30		1	±0.3	5500	5000	2.5×10^⁻⁵	120
	34	34	35	14	34	13	5.5	M5	4.0	32			±0.2	8000	400	4×10^⁻⁵	180
	38	38	41	17	39.5	15	7	M5	4.0	50			±0.3	11000	400	1×10^⁻⁴	256

惯性力矩和重量按最大孔径计算。

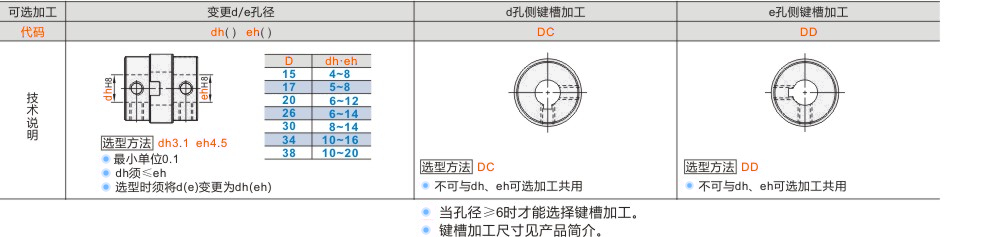

可选加工参数

暂未上传文档资料

十字环联轴器 螺钉固定型
