还有0项未选择重置

选择代码

代码参数

支座表面处理

支柱材质

支柱种类

支柱表面处理

选型参数

支柱孔径D(mm) *

支柱长度L(mm) *

50~620/1

图片仅供参考

圆法兰沉孔安装底座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	组合形式 / 支柱	组合形式 / 支座 / 无定位孔	支柱 / 材质	支柱 / 表面处理	支座 / 材质	支座 / 表面处理	类型
JT-PXWSD	棒型	JT-PXZXD	S45C高频淬火	—	S45C	发黑	圆法兰型 ● 沉孔型
JT-PXWSX	棒型	JT-PXZXD	S45C	镀硬铬	S45C	发黑	圆法兰型 ● 沉孔型
JT-PXWDD	棒型	JT-PXZXD	SUS304	—	S45C	发黑	圆法兰型 ● 沉孔型
JT-PXWDX	棒型	JT-PXZXX	S45C高频淬火	镀硬铬	S45C	喷细砂无电解镀镍	圆法兰型 ● 沉孔型
JT-PXWUD	棒型	JT-PXZXX	S45C	镀硬铬	S45C	喷细砂无电解镀镍	圆法兰型 ● 沉孔型
JT-PXWUX	棒型	JT-PXZXX	SUS304	—	S45C	喷细砂无电解镀镍	圆法兰型 ● 沉孔型
JT-PXWQD	管型	JT-PXZXD	S45C高频淬火	—	S45C	发黑	圆法兰型 ● 沉孔型
JT-PXWQX	管型	JT-PXZXD	S45C	镀硬铬	S45C	发黑	圆法兰型 ● 沉孔型
JT-PXWFD	管型	JT-PXZXD	SUS304	—	S45C	发黑	圆法兰型 ● 沉孔型
JT-PXWFX	管型	JT-PXZXX	S45C高频淬火	镀硬铬	S45C	喷细砂无电解镀镍	圆法兰型 ● 沉孔型
JT-PXWOD	管型	JT-PXZXX	S45C	镀硬铬	S45C	喷细砂无电解镀镍	圆法兰型 ● 沉孔型
JT-PXWOX	管型	JT-PXZXX	SUS304	—	S45C	喷细砂无电解镀镍	圆法兰型 ● 沉孔型

支柱的两端面有可能未做表面处理。
管型支柱原料为无缝管，内径(d)误差为±2mm。
如对防锈有要求，请优先选用不锈钢材质或镀铬、喷细砂无电解镀镍产品。

选型参数

选型表

型号			L 最小单位1	D2	D1	H	h	V	P.C.D	K	K1	M	(d)	附件 (内六角圆柱头螺钉)
代码	Dg6		L 最小单位1	D2	D1	H	h	V	P.C.D	K	K1	M	(d)	附件 (内六角圆柱头螺钉)
组件棒型管型 JT-PXWSD JT-PXWQD JT-PXWSX JT-PXWQX JT-PXWDD JT-PXWFD JT-PXWDX JT-PXWFX JT-PXWUD JT-PXWOD JT-PXWUX JT-PXWOX	10	-0.005 -0.014	50~260	55	26	35	12	18	43	4.5	11	M4	6.0	M4×20(4个)
	12	-0.006 -0.017	50~310	67	28	35		18	51	5.5	13	M4	6.0	M5×20(4个)
	15	-0.006 -0.017	75~360	74	31	40		20	56	6.6	15	M5	10.0	M6×25(4个)
	20	-0.007 -0.020	75~420	85	40	45		25	65	6.6	15	M5	11.7	M6×25(4个)
	25		75~470	99	45	50		30	75	9	18	M6	15.2	M8×25(4个)
	30		100~470	105	50	60		30	80	9	18	M6	16.0	M8×25(4个)
	35	-0.009 -0.025	125~520	117	55	70	15	40	90	11	20	M8	20.1	M10×35(4个)
	40		150~520	124	60	80		40	95	11	20	M8	22.7	M10×35(4个)
	50		200~620	139	70	100		50	106	14	24	M10	30.8	M12×35(4个)

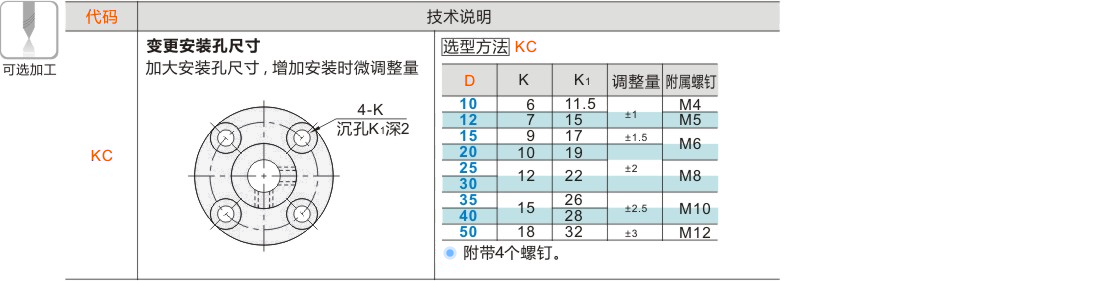

可选加工参数

暂未上传文档资料
