免键梯形齿同步轮 T5型

图片仅供参考

免键梯形齿同步轮 T5型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套代码
ECG01	T5100	10	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16
ECG06	T5150	15	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16
ECG11	T5200	20	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16
ECG16	T5250	25	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16

选型参数

选型表

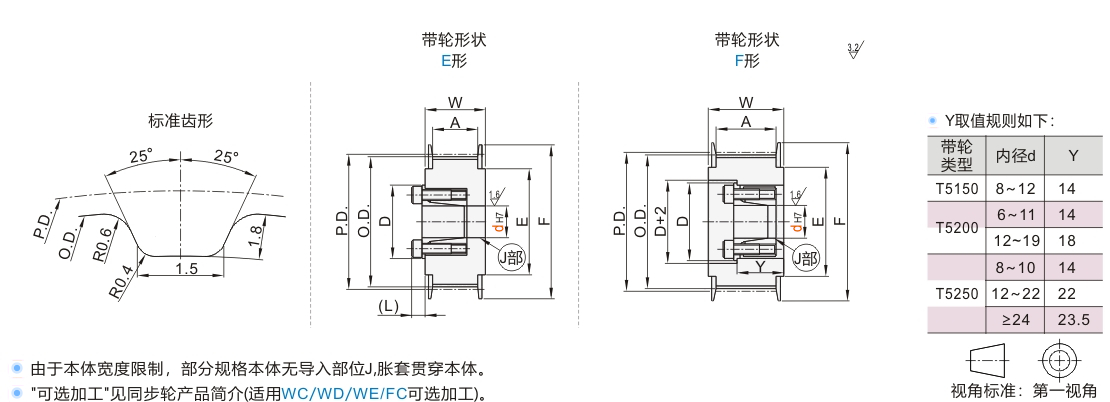

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)							P.D.	O.D.	F	E	带轮公称宽度
型号			T5100	T5150		T5200		T5250						带轮公称宽度
代码	齿数		E形	E形	F形	E形	F形	E形	F形					A	W
JT-VMSSD-T5100 JT-VMSSX-T5150 JT-VMSDD-T5200 JT-VMSDX-T5250	24	E F	8	8	8	8	8	8	8	38.20	37.40	45	30	T5100 A:11,W:16 T5150 A:17,W:22 T5200 A:22,W:27 T5250 A:27,W:32
	25		8	8	8	8	8	8	8	39.79	39.00	45	30
	26		8 10	8 10	8 10	8 10	8 10	8 10	8 10	41.38	40.60	48	35
	28		8 10	8 10	8 10	8 10	8 10	8 10	8 10	44.56	43.75	48	35
	30		10	10	10	10	10	10	10	47.75	46.95	52	36
	32		10 12 14	10 12 14	10	10 12 14	10 12 14	10 12 14	10 12 14	50.93	50.10	55	40
	34		10 12 14	10~16	10	10~16	10~16	10~16	10~16	54.11	53.25	61	45
	36		10 12 14	10~16	10	10~16	10~16	10~16	10~16	57.30	56.45	61	45
	40		10 12 14	10~19	10	10~19	10~19	10~19	10~19	63.66	62.85	67	50
	44		12 14	12~22	10~12	12~22	12~19	12~22	12~22	70.03	69.20	74	58
	48		12 14	12~22	10~12	12~24	12~19	12~24	12~24	76.39	75.55	83	63
	50		12 14	12~22	10~12	12~28	12~19	12~28	12~28	79.58	78.75	87	67
	60		12 14	12~22	10~12	12~32	12~19	12~32	12~30	95.49	94.65	99	80

胀套尺寸

dH7	容许最大扭矩N∙m	D	( L)
8	19.6	23.5	6
10	27.5	25.5	6
12	44.1	28.5	6.5
14	63.7	30.5
15	80.4	31.5
16	83.3	33
17	92.2	33.5
17	92.2	33.5		18	95.1	34.5
19	98.1	35.5
20	216.0	42		8
22	255.0	44
22	255.0	44	24		363.0	46
25	392.0	47
28	441.0	50	8.5
30	500.0	52
32	530.0	54

价格计算公式=主体价格+胀套价格+装配费
