选择代码

代码参数

导程

精度等级

选型参数

丝杠轴径 *

导程 *

长度L(mm) *

300~1500/1

研磨滚珠丝杠标准螺帽型 C5/C7精度

图片仅供参考

研磨滚珠丝杠标准螺帽型 C5/C7精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMKOO	C5	AISI4 150HV	SCM420H	感应加热淬火	渗碳淬火	56～62HRC	58～62HRC	标准螺帽型
JT-IMKOL	C7	AISI4 150HV	SCM420H	感应加热淬火	渗碳淬火	56～62HRC	58～62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

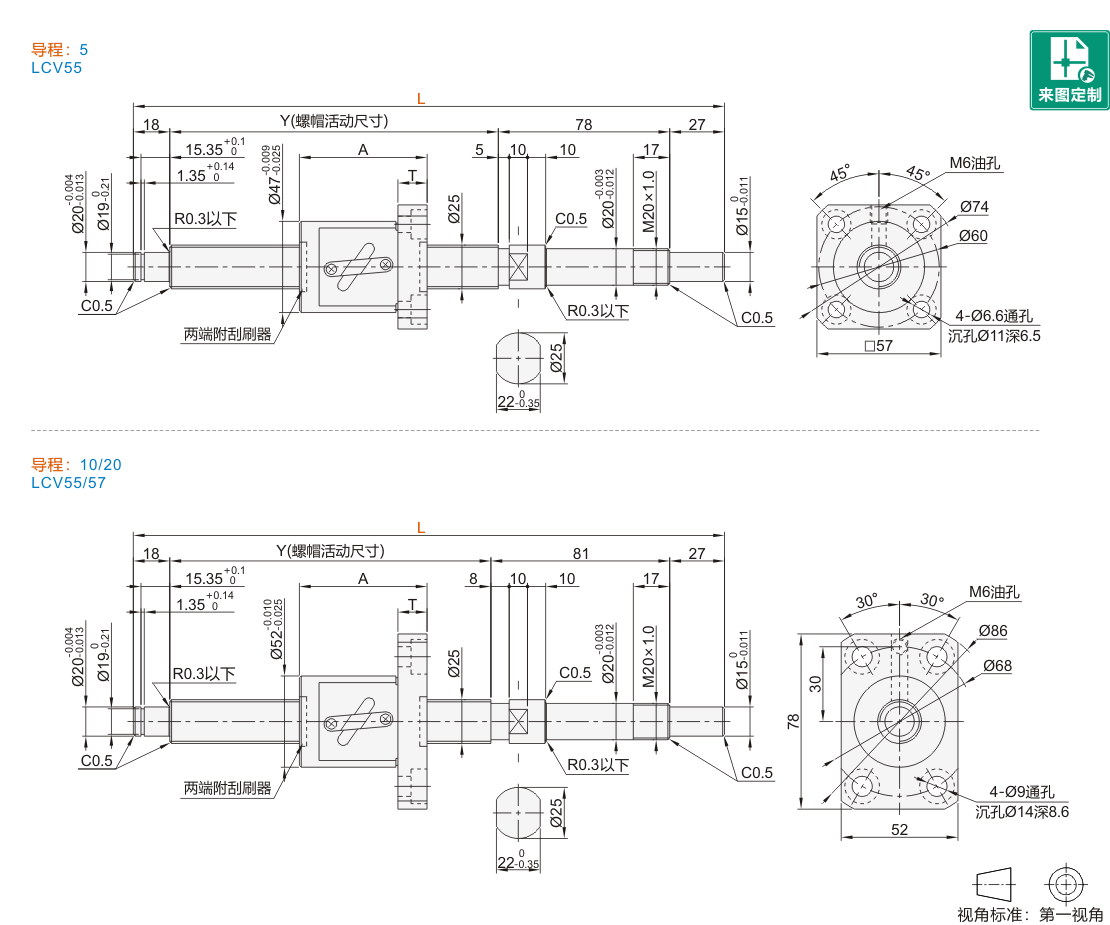

型号			最小单位1 L	Y	A	T	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	预压扭矩 N・cm	基本额定负载
代码	丝杠轴径	导程	最小单位1 L	Y	A	T	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	预压扭矩 N・cm	C(动)kN	Co(静)kN
JT-IMKOO	25	5	300~1000	L-123	48	12	3.175	22.5	右旋	2.5圈1列	0.005以下	6.0以下	9.4	22.2
		10	300~1500	L-126	65	15	4.7625	21		2.5圈1列			16.1	33.4
		20	300~1500	L-126	70	15	4.7625	21		1.5圈1列			10.4	20.1
JT-IMKOL	25	10	300~1500	L126	65	15	4.7625	21		2.5圈1列	0.030以下	—	16.1	33.4
JT-IMKOL	25	20	300~1500	L126	70	15	4.7625	21		1.5圈1列	0.030以下	—	10.4	20.1

可选加工见可选加工参数。

研磨滚珠丝杠与丝杠支座组件的推荐组合(丝杠固定座/支撑座请在怡合达网站搜索查看)

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMKOO JT-IMKOL	25	5 10 20	圆法兰	JT-IVXSD-20	JT-IVXDD-20
JT-IMKOO JT-IMKOL	25	5 10 20	方形	JT-IVXFD-20	JT-IVXQD-20

研磨滚珠丝杠与螺帽支架组合(螺帽支架请在怡合达网站搜索查看)

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMKOO JT-IMKOL	25	5	JT-IAADD	2505B
		10	JT-IAADU JT-IAADX	2510B
		20	JT-IAADU JT-IAADX	2510B

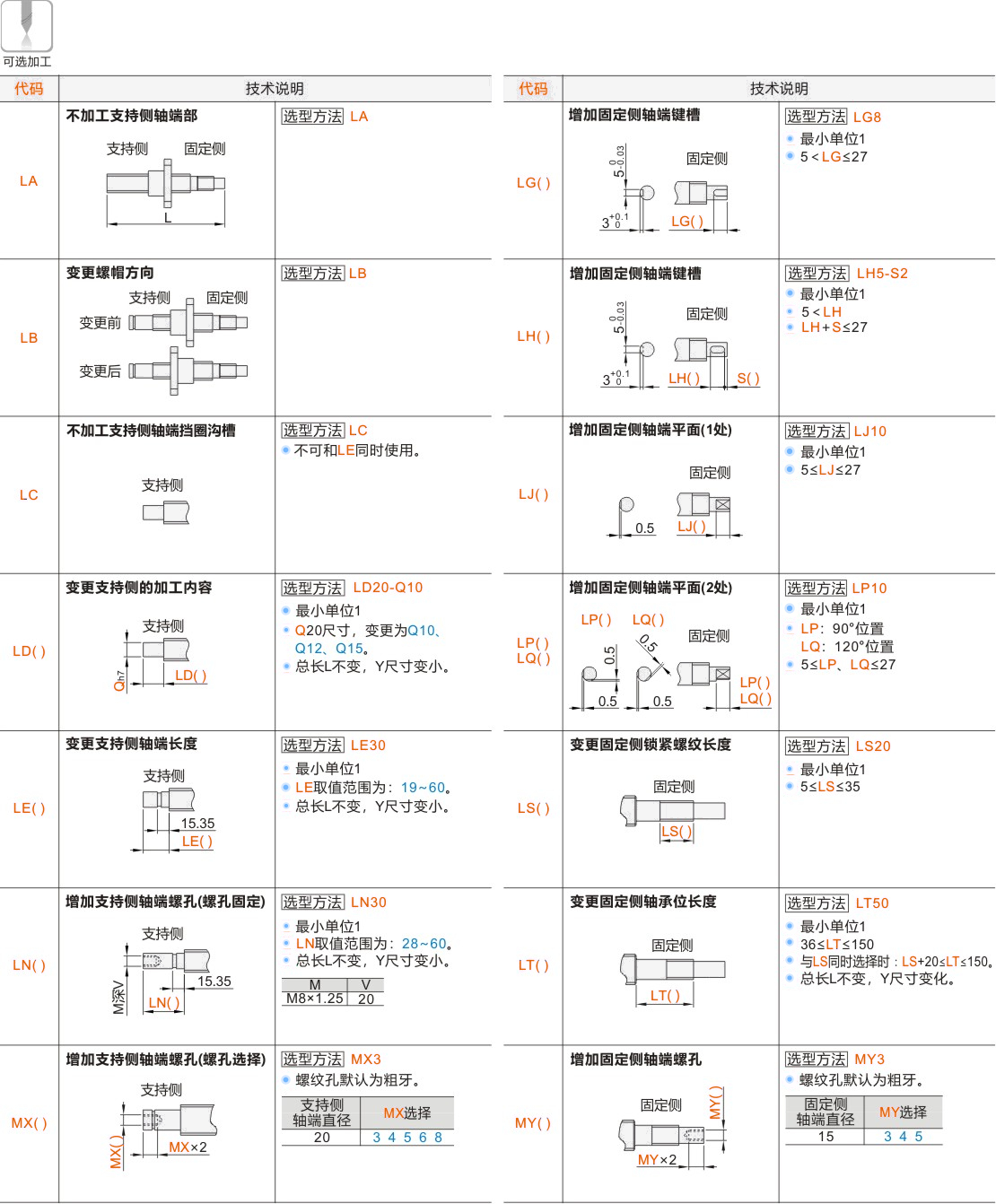

可选加工参数
