桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-KXRSU	15	内径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用
JT-KXRSF	15	外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。

每米链节数=1000÷节距P

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		梳状板	材质	颜色	允许温度	阻燃等级
VEY02●	15系列拖链用	常规型	有	工程塑料	黑色	-20℃~100℃	UL94-HB
VEY04		常规型	无
VEY06		兼容型	有
VEY07		兼容型	无

代码右侧带●符合RoHS标准

分隔片

代码	类型		材质	颜色	允许温度	阻燃等级
VGY01	一般用型拖链用	竖隔片	工程塑料	黑色	-20℃~100℃	UL94-HB

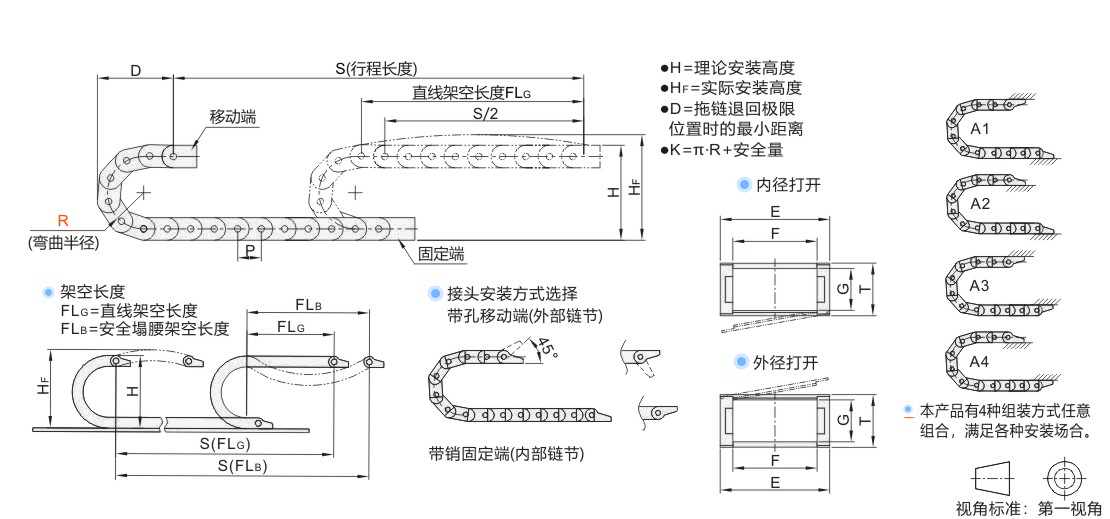

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF	最大电缆直径	最大负载 ( kg/m)	最大架空长度(m)	重量 ( kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度HF	最大电缆直径	最大负载 ( kg/m)	最大架空长度(m)	重量 ( kg/m)
JT-KXRSU JT-KXRSF	1510	28	1~ (最小单位1)	(带梳状板) VEY02 VEY06 (无梳状板) VEY04 VEY07	15	19.5	10	21.2	25	76	88	188	96	7	0.4	0.8	≈0.28
		38								96	98	219	116
		48								116	108	251	136
	1515	28					15	26.2		76	88	188	96	12			≈0.26
		38								96	98	219	116
		48								116	108	251	136
	1520*	28					20	31.2		76	88	188	96
		38								96	98	219	116
		48								116	108	251	136
	1525	28					25	36.2		76	88	188	96				≈0.27
		38								96	98	219	116
		48								116	108	251	136
	1530	28					30	41.2		76	88	188	96
		38								96	98	219	116
		48								116	108	251	136
	1538	28					38	49.2		76	88	188	96				≈0.30
		38								96	98	219	116
		48								116	108	251	136
	1550	28					50	61.2		76	88	188	96				≈0.32
		38								96	98	219	116
		48								116	108	251	136

接头VEY06/07仅适用于带*号的规格。

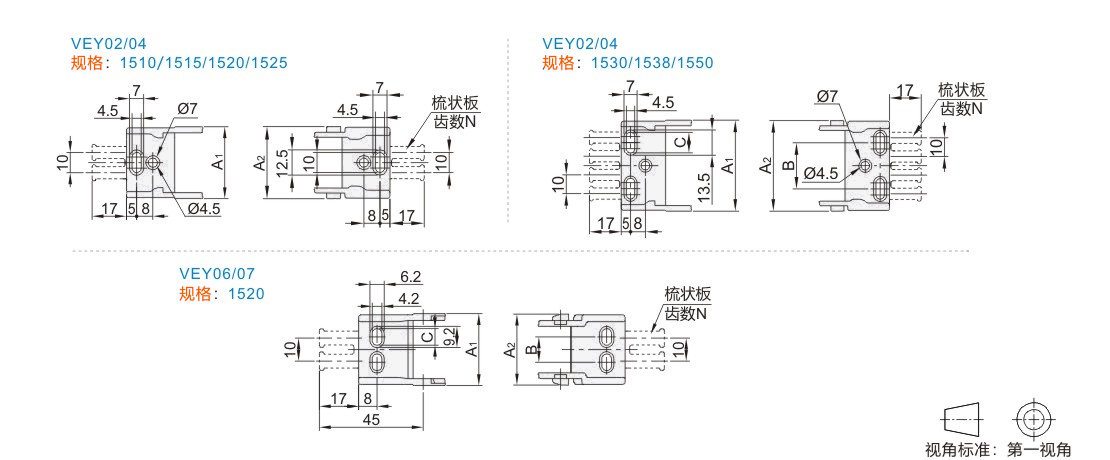

接头

型号		内宽	A1	A2	B	C	梳状板齿数 N	适用拖链
代码	规格	内宽	A1	A2	B	C	梳状板齿数 N	适用拖链
VEY02	1510	10	21.2	20.8	—	—	1	JT-KXRSU-1510/JT-KXRSF-1510
	1515	15	26.2	25.8			2	JT-KXRSU-1515/JT-KXRSF-1515
	1520	20	31.2	30.8			2	JT-KXRSU-1520/JT-KXRSF-1520
	1525	25	36.2	35.8			3	JT-KXRSU-1525/JT-KXRSF-1525
	1530	30	41.2	40.8	16.5	10	3	JT-KXRSU-1530/JT-KXRSF-1530
	1538	38	49.2	48.8	25.5	11	4	JT-KXRSU-1538/JT-KXRSF-1538
	1550	50	61.2	60.8	36.5	10	5	JT-KXRSU-1550/JT-KXRSF-1550
VEY04	1510	10	21.2	20.8	—	—	—	JT-KXRSU-1510/JT-KXRSF-1510
	1515	15	26.2	25.8				JT-KXRSU-1515/JT-KXRSF-1515
	1520	20	31.2	30.8				JT-KXRSU-1520/JT-KXRSF-1520
	1525	25	36.2	35.8				JT-KXRSU-1525/JT-KXRSF-1525
	1530	30	41.2	40.8	16.5	10	—	JT-KXRSU-1530/JT-KXRSF-1530
	1538	38	49.2	48.8	25.5	11		JT-KXRSU-1538/JT-KXRSF-1538
	1550	50	61.2	60.8	36.5	10		JT-KXRSU-1550/JT-KXRSF-1550
VEY06	1520	20	31.2	30.8	11	7.2	2	JT-KXRSU-1520/JT-KXRSF-1520
VEY07	1520	20	31.2	30.8	11	7.2	—	JT-KXRSU-1520/JT-KXRSF-1520

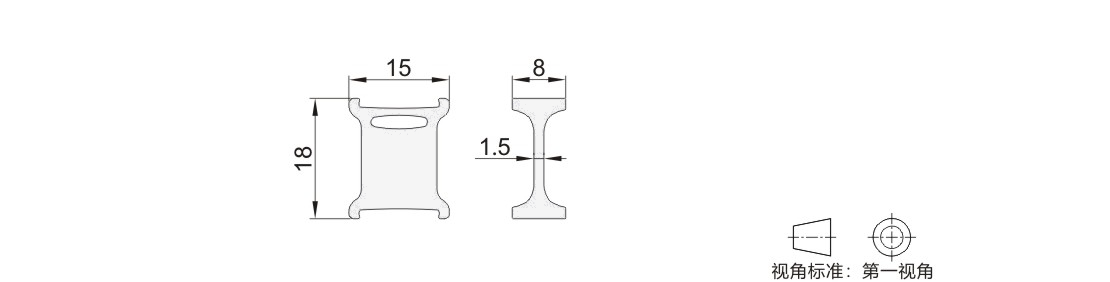

分隔片

型号								适用拖链代码
代码		适用拖链内高G						适用拖链代码
VGY01		15						JT-KXRSU/JT-KXRSF

暂未上传文档资料
