带轮宽度W(mm) *

带轮外径D(mm) *

背面张紧惰轮单轴承型/两侧双轴承型

图片仅供参考

背面张紧惰轮单轴承型/两侧双轴承型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 带轮	材质 / 法兰	材质 / 轴承	表面处理 / 带轮	表面处理 / 法兰	类型
JT-RVBASD	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	无法兰型 ● 单轴承型
JT-RVBADD	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	无法兰型 ● 双轴承型
JT-RVBAUD	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	带法兰型 ● 单轴承型
JT-RVBAQD	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	带法兰型 ● 双轴承型

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

外形尺寸公差表

A/W/D尺寸	公差
3 <X≤6	±0.1
6 <X≤30	±0.2
30<X≤120	±0.3
120 <X≤400	±0.5

X为尺寸A/W/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O.D.<50	0.05
O.D.≥50	0.JT-VMPSLCSFZMPNZFZ

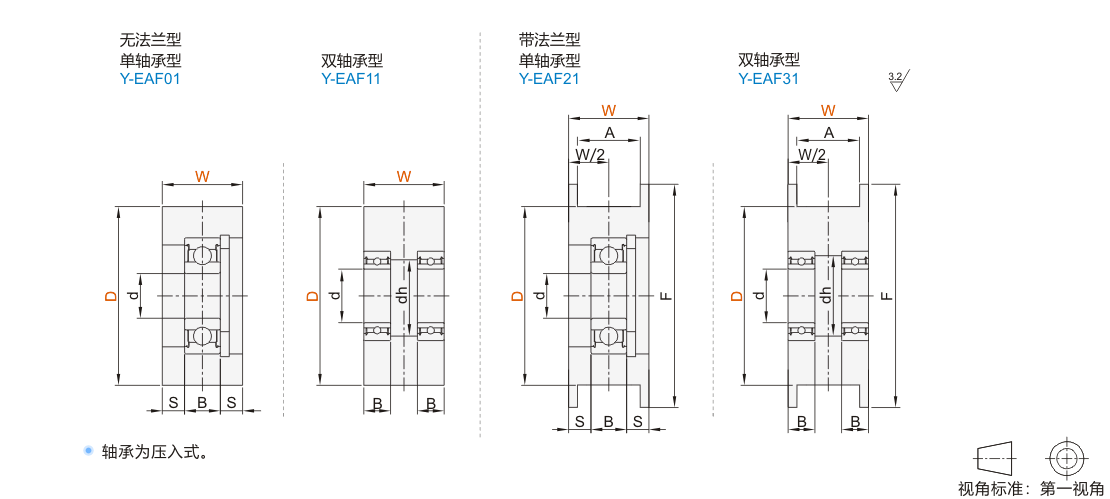

选型参数

单轴承型

型号		D	适用皮带宽度	F	A	S	轴承尺寸			使用挡圈 (见官网)
代码	W	D	公制	F	A	S	轴承型号×数量	d	B	使用挡圈 (见官网)
无法兰型 JT-RVBASD 带法兰型 JT-RVBAUD	9	20	040	25	5	2.5	BAF695ZZ×1	5	4	TBP22-13
	9	25	040	30	5	2.5	BAF695ZZ×1	5	4	TBP22-13
	11	25	060	30	7	3	BAF696ZZ×1	6	5	TBP22-15
	15	30	100	35	11	4.5	BAF698ZZ×1	8	6	TBP22-19
	16	40	100	48	11	4	BAY6000ZZ×1	10	8	TBP22-26
	22	35	150	45	17	7	BAY6000ZZ×1		8	TBP22-26
	22	45	150	55	17	6.5	BAY6200ZZ×1		9	TBP22-30

双轴承型

型号		D	适用皮带宽度	F	A	dh	轴承尺寸
代码	W	D	公制	F	A	dh	轴承型号×数量	d	B
无法兰型 JT-RVBADD 带法兰型 JT-RVBAQD	9	15	040	18	5	6.5	BAF675ZZ×2	5	2.5
	9	20	040	25	5	8	BAF676ZZ×2	6	3
	11	15	060	18	7	6.5	BAF675ZZ×2	5	2.5
	11	20	060	25	7	8	BAF676ZZ×2	6	3
	15	20	100	25	11	8.5	BAF686ZZ×2	6	5
	15	25	100	30	11	12	BAF688ZZ×2	8
	22	25	150	32	17	12	BAF688ZZ×2	8
	22	35	150	45	17	18.5	BAY6000ZZ×2	10	8
	27	60	200	67	22	22.5	BAY6201ZZ×2	12	10
	32	45	250	55	27
	32	65	250	74	27
	37	55	300	67	32
	37	65	300	74	32
	49	60	400	67	44	25.5	BAY6202ZZ×2	15	11
	49	70	400	80	44
	58	60	500	67	53
