选型参数

防尘盖 *

连杆 *

L *

300~1500/1

H *

三点式连杆锁

图片仅供参考

三点式连杆锁

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 基座	材质 / 把手	材质 / 锁舌	表面处理/颜色 / 基座	表面处理/颜色 / 把手	表面处理/颜色 / 锁舌	类型
JT-TBDDM	PA	PA	S45C	黑色	黑色	镀锌	把手拉起转动式 ● 三点式 ● 带锁芯/ 带防尘锁芯

特点：三点锁紧牢固可靠。

锁舌孔尺寸：□ 7×7

配置钥匙：2把

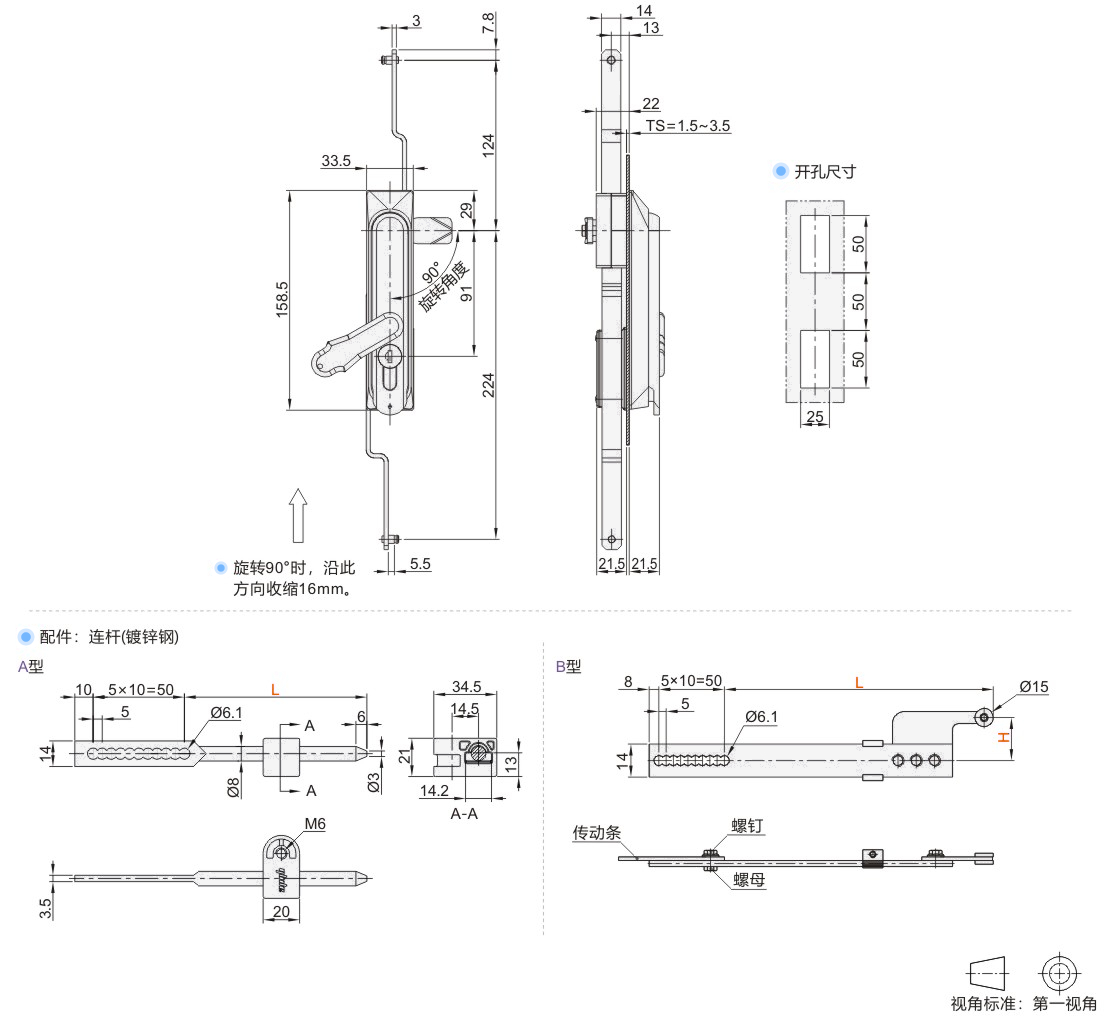

装配方式：用螺钉与扁式传动条连接固定，连杆可通过变换固定孔调节长度，每移动一孔可调节5mm。
导向件旋在M6×L16焊接螺钉或埋头螺钉上。

选型参数

选型表

型号													L (最小单位1)	H	参考重量 (kg)
型号																				代码					防尘盖							连杆
JT-TBDDM					Y(带防尘盖) N(无防尘盖)							无指定(无)								—	—	0.41
												A(A型)	300~1500								—
												B(B型)	300~1500	18.5 22.5 27.5 35
