高型外压盖整合式丝杠支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ③⑥	材质 / ④	表面处理 / ①③	表面处理 / ④⑥	类型
JT-IVLUO	铸铁	S45C	SUJ2	磷化	发黑	外压盖整合型传动座 ● 高型 ● 轻载型
JT-IVLUX	铸铁	S45C	SUJ2	磷化	发黑	外压盖整合型传动座 ● 高型 ● 中载型
JT-IVLUL	铸铁	S45C	SUJ2	磷化	发黑	外压盖整合型传动座 ● 高型 ● 重载型

①②③⑤为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂
使用之轴承经预压处理，轴向0间隙。
轴承采用P5配对DF组装，最适宜滚珠丝杠使用。

构成零件

编号	零件名称	数量
①	传动座本体	1
②	轴承	1组
③	压板	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1组

锁紧螺母规格

适用丝杠轴径 d	适用锁紧螺母
17	M17×1
20	M20×1
25	M25×1.5
30	M30×1.5
35	M35×1.5
40	M40×1.5

选型参数

选型表

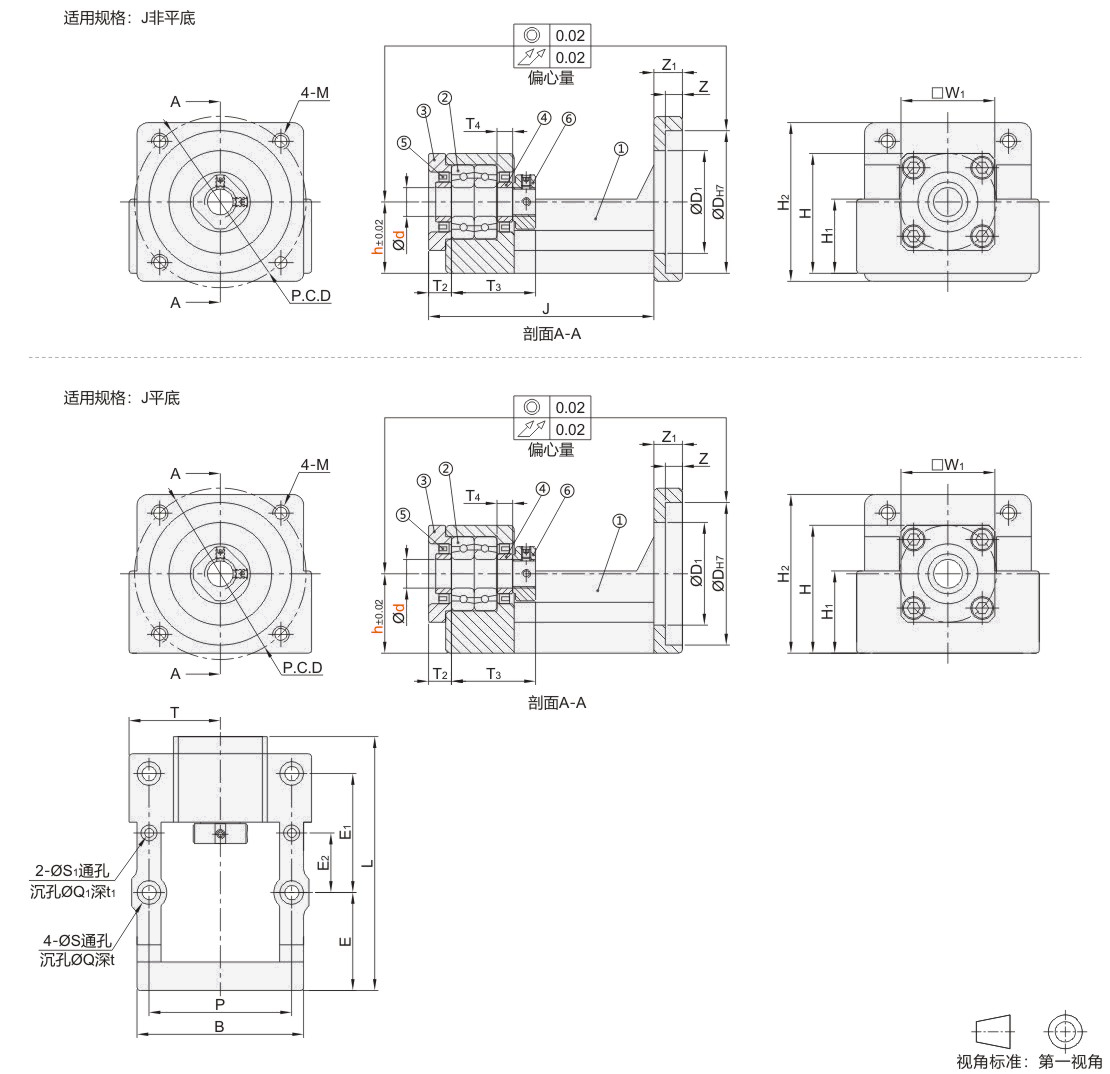

型号				L	B	W1	T	P	E	E1	E2	T2	T3	T4	J	D	D1	Z	Z1	H	H1	H2	S	Q	t	S1	Q1	t1	P.C.D	M	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																												建议丝杠支座	建议电机规格
代码	d	F	h																												支撑侧	止可规格	安装 P.C.D	安装孔
轻载型 JT-IVLUO	20	60	34	126	88	50	44	70	53	50	25	11	43	8	平底	50	42	8	12	59	45	68	8.5	14	11	5.9	一	一	70	M4	JT-IVXLD-20	50	70	Ø4.5
		60S	34	126		50	44	70	53						平底	50	42	8	12	59	45	68			11				70	M5		50	70	Ø6
		80	34	139		53	47.5	75	66						126	70	58	6	13	60	50	88			16				90	M5		70	90	Ø6
		80S	34												126					60	50									M6				Ø6.6
		80	44												平底					70	60									M5	一			Ø6
		80S	44												平底					70	60									M6	一			Ø6.6
		86	34												126	73				60	50								98.4	M6	JT-IVXLD-20	73	98.4	Ø6.6
		86	44												平底	73				70	60								98.4		一	73	98.4
		90	34												126	80		8		60	50								100		JT-IVXLD-20	80	100
		130	34	158	131	64	70	115	72	60	30				136	110	90	12	22	66	56	131	14	20	22	7.9	10	25	145	M8	JT-IVXLD-20	110	145	Ø9
		130	48	158	131	64	70	115	72	60	30				136	110	90	12	22	80	70	131	14	20	22	7.9	10	26	145	M8	一	110	145	Ø9
中载型 JT-IVLUX	17	80	34	140	88	53	47.5	75	66	50	25	13	44	7	127	70	58	6	13	60	50	88	8.5	14	16	5.9	一	一	90	M5	一	70	90	Ø6
	20	80		141								14	47	8	128					63	53						一	一		M5	JT-IVXLD-20			Ø6
		80S													128					63	53						15	8		M6	JT-IVXLD-20			Ø6.6
		80	44												平底					72	60						一	一		M6	一			Ø6.6
		80S	44												平底					72	60						一	一		M5	一			Ø6
		90	34	158	106	64	53	85	67	60	30	14	47	8	142	80	58	12	16	66	56	106	11	17	22	5.9	一	一	100	M6	JT-IVXLD-20	80	100	Ø6.6
		100														95	66												115	M8		95	115	Ø9
		100S															58												115	M6			115	Ø6.6
		110															58												130	M8			130	Ø9
		126	48	160	131	64	70	105	72	60	30	14	47		138	110	90	12	22	80	70	131	14	20	32	7.9			130	M8	一	110	130	Ø9
		130	34					115												66	56				33				145		JT-IVXLD-20		145
		130	48					105												80	70				34				145		一		145
	25	80	48	152	100	64	53	85	64	60	30	14	54	9	平底	70	一	10	10	80	70	90	11	17	22	5.9	一	一	90	M6	JT-IVXLD-25	70	90	Ø6.6
		90		162	106				70						平底	80	64	12	16			90					40	8	100	M6		80	100	Ø6.6
		100			106										146	95	67					102							115	M8		95	115	Ø9
		100S			110										146	95	67					102							115	M6		95	115	Ø6.6
		100	51	162	110		53	85	70				54		平底	95	67	12	16	83	73	102	11	17		5.9	40	8	115	M8	一	95	115	Ø9
		100S	51										54		平底					83	73	102							115	M6	一		115	Ø6.6
		110	48										59		146					80	70	110							130	M8	JT-IVXLD-25		130	Ø9
		126		176	140		70	115	84				54		154	110	90		22	80	70	131	14	20		7.9		10	145		JT-IVXLD-25	110	145
		130		176	140		70	115	84				54		154	110	90		22	80	70	131	14	20		7.9		10	130		JT-IVXLD-25	110	130
	30	126	51	189	140	76	70	115	94	60	30	18	61	9	167	110	95	13	22	89	75	131	14	20	24	7.9	45	10	130	M8	JT-IVXLD-30	110	130	Ø9
		130	51												167		95			89	75	131							145		JT-IVXLD-30		145
		130	66												平底		80			105	90	140							145		一		145
		180	51	240	180	88	80	130	105	100	50				208	114.3	100	20	32	89	78	180	18	26	27	9.9	一	一	200	M12	JT-IVXLD-30	114.3	200	Ø14
重载型 JT-IVLUL	20	80	34	141	88	53	47.5	75	66	50	25	12	49	8	128	70	58	6	13	60	50	88	8.5	14	16	5.9	一	一	90	M5	JT-IVXLD-20	70	90	Ø6
		80S	34												128					60	50									M6	JT-IVXLD-20			Ø6.6
		80	44												平底					72	60									M5	一			Ø6
		80S	44												平底					72	60									M6	一			Ø6.6
		90	34	158	106	64	53	85	67	60	30				142	80	58	8	16	66	56	106	11	17	22				100	M6	JT-IVXLD-20	80	100	Ø6.6
		100														95	66												115	M8		95	115	Ø9
		100S															58												115	M6			115	Ø6.6
		110															58												130	M8			130	Ø9
		126	48	160	131	64	70	105	72	60	30				138	110	90	12	22	80	70	131	14	20	32	7.9			130	M8	一	110	130	Ø9
		130	34					115												66	56								145		JT-IVXLD-20		145
		130	48					105												80	70								145		一		145
	25	126	51	189	140	76	70	115	94	60	30	20	54	9	167	110	95	12	22	86	72	140	14	20	24	7.9	10	45	130	M8	一	110	130	Ø9
		130	51														80			86	72	131						45	145				145
		130	66														80			104	90	140						55	145				145
		180	51	240	180	88	80	130	105	100	50				208	114.3	100	20	32	86	75	180	18	26		9.9	一	一	200	M12	一	114.3	200	Ø14
	30	126	51	189	140	76	70	115	94	60	30		59		167	110	80	13	22	89	75	140	14	20		7.9	10	45	130	M8	JT-IVXLD-30	110	130	Ø9
		130	51												167					89	75								145		JT-IVXLD-30		145
		130	66												平底					105	90								145		一		145
		180	51	240	180	88	80	130	105	100	50				208	114.3	100	20	32	89	78	180	18	26	27	9.9	一	一	200	M12	JT-IVXLD-30	114.3	200	Ø14
	35	130	52	213	140	88	70	115	94	80	40	22	64	12	191	110	90	10	22	96	79	132	14	20	27	7.9	49	10	145	M8	JT-IVXLD-35	110	145	Ø9
		130	66	213	140		70	115	94	80	40				平底	110	90	10	22	110	90	132	14	20		7.9		10	145	M8	一	110	145	Ø9
		180	52	259	180		80	130	110	110	55				227	114.3	100	20	32	96	79	180	18	26		9.9		12	200	M12	JT-IVXLD-35	114.3	200	Ø14
	40	126	52	213	140		70	115	94	80	40		67	15	191	110	90	10	22	96	79	132	14	20		7.9		10	130	M8	一	110	130	Ø9
		130	52												191					96	79
		130	66												平底					110	90
		180	52	259	180		80	130	110	110	55				217	114.3	100	20	32	96	79	180	18	26		9.9		12	200	M12		114.3	200	Ø14
