高扭矩圆弧齿同步轮 S8M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
Y-EAB01	S8M150	15	8.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	S8M150	15	8.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	S8M150	15	8.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	S8M250	25	8.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	S8M250	25	8.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	S8M250	25	8.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	S8M300	30	8.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	S8M300	30	8.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	S8M300	30	8.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	S8M400	40	8.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	S8M400	40	8.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	S8M400	40	8.0	铝合金	铝合金	喷砂镀镍

外形尺寸公差表

A/W/L/D尺寸	公差
3<X≤6	±0.1
6<X≤30	±0.2
30<X≤120	±0.3
120<X≤400	±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O.D.<50	0.05
O.D.≥50	0.JT-VMPSLCSFZMPNZFZ

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~45	M8	M8×6
46~70	M10	M10×8

*1 为避免破坏齿的完整，因此螺孔选择加工在齿底，所以在齿数不能三等分时，螺孔会打在相近齿的齿底，此时螺孔角度略有偏差，非120 °。

选型参数

选型表

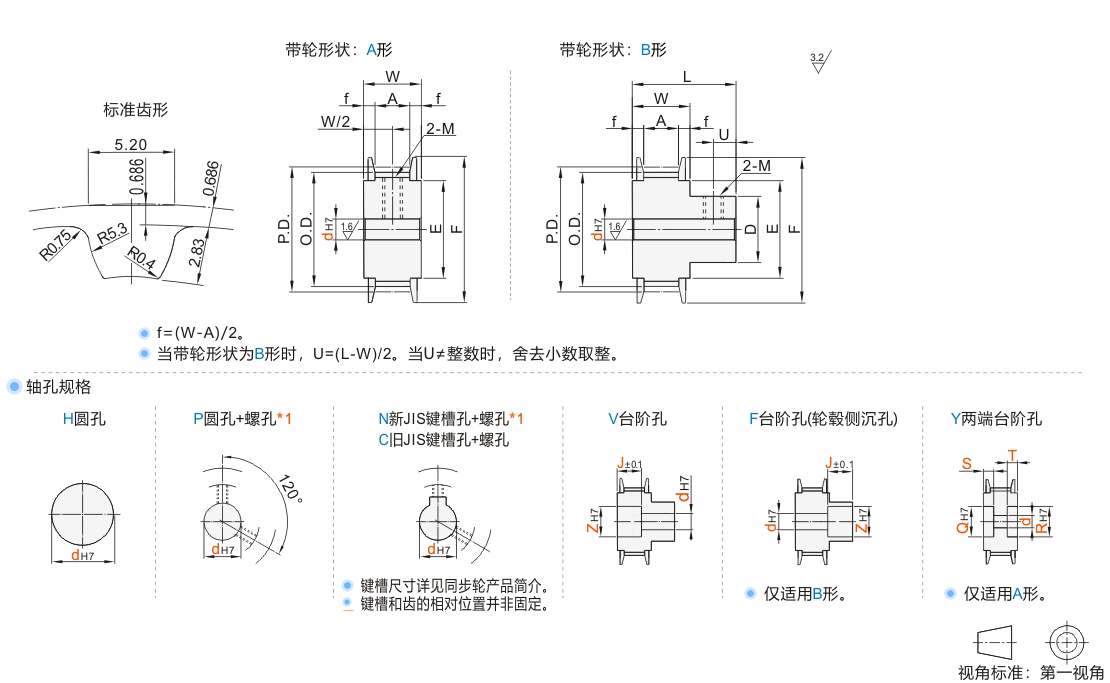

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P.D.	O.D.	D	F	带轮公称宽度
				轴孔规格dH7(最小单位1)									轴孔V、F												A形					B形	Z(最小单位1)	J (最小单位0.1)
				代码	齿数	H	P	N∙C	V	Y	H	P	N∙C	V∙F	A形										B形	Q∙R	S∙T	A	W	L		J (最小单位0.1)
JT-RVBXSD-S8M150 JT-RVBXSU-S8M150 JT-RVBXSQ-S8M150 JT-RVBXSD-S8M250 JT-RVBXSU-S8M250 JT-RVBXSQ-S8M250 JT-RVBXSD-S8M300 JT-RVBXSU-S8M300 JT-RVBXSQ-S8M300 JT-RVBXSD-S8M400 JT-RVBXSU-S8M400 JT-RVBXSQ-S8M400	18			A B	H P N C V F Y	12~32	12~26	12~26	12~30	12~30	12~28	12~22	12~20	12~26	14~32	14~28	A形时 3.0≤J≤W-3.0 B形时 3.0≤J≤L-3.0					14~32	3~23 S+T≤W-3	45.84	44.46	32	52	36	皮带宽度15 S8M150 A:17 W:22 L:37(42)★ 皮带宽度25 S8M250 A:28 W.33 L:48(53)★ 皮带宽度30 S8M300 A:33 W:38 L:53(58)★ 皮带宽度40 S8M400 A:44 W:49 L:64(69)★
	19	12~36	12~28			12~28	12~34	12~34	12~31	12~25	12~20	12~29	14~36	14~31	14~36	48.38		47.01	35	55	40
	20	12~36	12~30			12~30	12~34	12~34	12~32	12~26	12~22	12~30	14~36	14~32	14~36	50.93		49.56	36	58	40
	21	12~41	12~32			12~32	12~39	12~39	12~36	12~30	12~24	12~34	14~41	14~36	14~41	53.48		52.1	40	61	45
	22	12~41	12~34			12~34	12~39	12~39	12~37	12~30	12~25	12~35	14~41	14~37	14~41	56.02		54.65	41	61	45
	24	12~46	12~40			12~40	12~44	12~44	12~42	12~34	12~28	12~40	14~46	14~42	14~46	61.12		59.74	46	67	50
	25	12~52	12~40			12~40	12~50	12~50	12~44	12~36	12~28	12~42	14~52	14~44	14~52	63.66		62.29	48	70	56
	26	14~54	14~45			14~45	14~52	14~52	14~47	14~39	14~31	14~45	16~54	16~47	16~54	66.21		64.84	51	74	58
	28	14~56	14~48			14~48	14~54	14~54	14~51	14~43	14~35	14~49	16~56	16~51	16~56	71.3		69.93	55	80	60
	30	14~63	14~50			14~50	14~61	14~61	14~56	14~46	14~38	14~54	16~63	16~56	16~63	76.39		75.02	60	87	67
	32	14~63	14~55			14~55	14~61	14~61	14~59	14~49	14~45	14~57	16~63	16~59	16~63	81.49		80.12	63	87	67
	34	16~67	16~60			16~55	16~65	16~65	16~66	16~56	16~48	16~64	18~67	18~66	18~67	86.58		85.21	70	95	75
	36	16~72	16~65			16~55	16~70	16~70	16~71	16~61	16~50	16~69	18~72	18~71	18~72	91.67		90.3	75	99	80
	38	16~76	16~65			16~55	16~74	16~74	16~76	16~65	16~50	16~74	18~76	18~76	18~76	96.77		95.39	80	104	84
	40	20~85	20~70			20~55	20~80	20~80	20~80	20~65	20~55	20~79	22~82	22~81	22~82	101.86		100.49	85	111	90
	44	20~85	20~70			20~55	20~85	20~85	20~80	20~70	20~55	20~84	22~92	22~86	22~92	112.05		110.67	90	119	100
	48	20~85	20~70			20~55	20~85	20~85	20~85	20~70	20~55	20~85	22~95	22~95	22~95	122.23		120.86	100	127	105
	50	20~85	20~70			20~55	20~85	20~85	20~85	20~70	20~55	20~85	22~95	22~95	22~95	127.32		125.95		135	115
	60	20~85	20~70			20~55	20~85	20~85	20~85	20~70	20~55	20~85	22~95	22~95	22~95	152.79		151.42		160	140
	72	20~85	20~70			20~55	20~85	20~85	20~85	20~70	20~55	20~85	22~95	22~95	22~95	183.35		181.97		190	170

轴孔规格 H、V、F、Y 时，无螺孔。孔径 13、14、17、21～29、31、32、46～49、51～55 不适用轴孔规格 C。 ★ 齿数 44~72 只适用于L（）内的尺寸。

“可选加工” 见同步轮产品简介。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12	4		1.5
C-d15	5		2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
