精密重载万向调节脚杯

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-LUBXDD	SUS304	—	万向调节型

由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
万向调节脚杯的负载为竖直方向静载值，计算负载值时需要根据实际场景调整安全系数。
标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面
无表面处理，碳钢会喷漆防锈。
螺杆螺牙为全车加工，因此装配精度较高。

选型参数

选型表

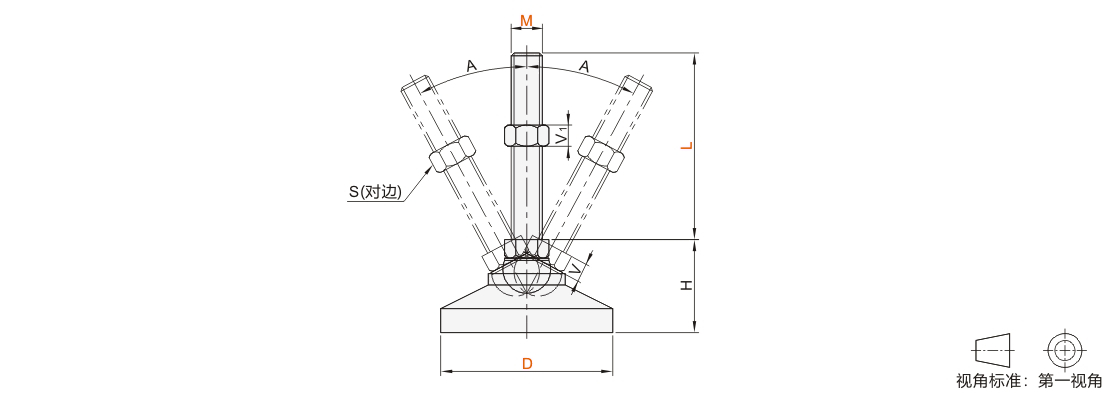

型号		M	L	螺距	S	V	V1	H	A	承载 (Kg)	参考重量 (Kg/pcs)
代码	D	M	L	螺距	S	V	V1	H	A	承载 (Kg)	参考重量 (Kg/pcs)
JT-LUBXDD	100	24	150	3	36	16	19	48	20°	2000	1.75
		24	200	3	36	16	19	48		2000	1.91
		30	150	3.5	46	24	24	56		2500	2.24
		30	200	3.5	46	24	24	56		2500	2.54

可选加工参数

暂未上传文档资料
