平皮带惰轮直柱型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 轴承	表面处理	类型
JT-VZISD	铝合金	钢	喷细砂本色阳极氧化	标准型 ● 直柱型
JT-VZIDD	Q275	钢	喷细砂无电解镀镍	标准型 ● 直柱型
JT-VZIUD	SUS304	不锈钢	—	标准型 ● 直柱型
JT-VZIUX	蓝色POM	不锈钢	—	标准型 ● 直柱型

POM材质轮子和皮带在运动过程中，因机构张紧力、启停、皮带硬度皮带摩擦力等因素
会造成磨损现象，如特殊环境工况请联系怡合达。
特殊环境(洁净环境等)要求如需更换密封轴承请联系怡合达。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

d1尺寸仅供参考，不影响惰轮使用。

轴承精度：GB/T 307. 1 0 级
相当于：JIS B 1514 0 级

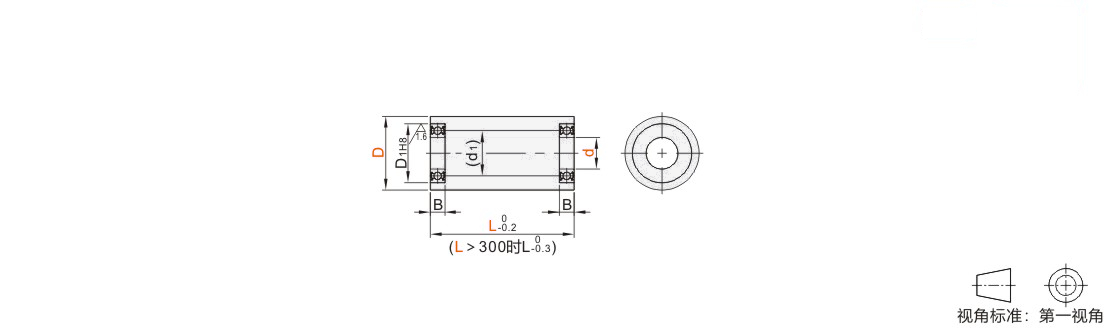

选型参数

选型表

型号		d	最小单位1	(d1)			轴承尺寸
代码	D	d	L	铝合金/蓝色POM	钢(Q275)	不锈钢(SUS304)	型号	D1	B
JT-VZISD JT-VZIDD JT-VZIUD JT-VZIUX	30	8	100~500	15	—	—	BAF698ZZ	19	6
		8A		—	15.8	18	BAF608ZZ	22	7
		10		15			BAY6900ZZ	22	6
		12		15			BAY6901ZZ	24	6
	35	10		17	18.1		BAY6900ZZ	22	6
		12		17			BAY6901ZZ	24	6
		15		22			BAY6902ZZ	28	7
	40	8		17	18.7	20	BAF628ZZ	24	8
		10					BAY6000ZZ	26	8
		12					BAY6901ZZ	24	6
		15					BAY6902ZZ	28	7
		20		22	22.7	22	BAY6804ZZ	32	7
	50	10		17	24		BAY6200ZZ	30	9
		12		22			BAY6001ZZ	28	8
		15		17			BAY6902ZZ	28	7
		20		22			BAY6804ZZ	32	7
		25		27	30	28	BAY6905ZZ	42	9
	60	12		22	—	—	BAY6201ZZ	32	10
		15					BAY6002ZZ	32	9
		20					BAY6904ZZ	37
		25		32			BAY6905ZZ	42
		30		32			BAY6906ZZ	47
	80	25		41			BAY6205ZZ	52	15
		30					BAY6006ZZ	55	13
		35					BAY6907ZZ	55	10

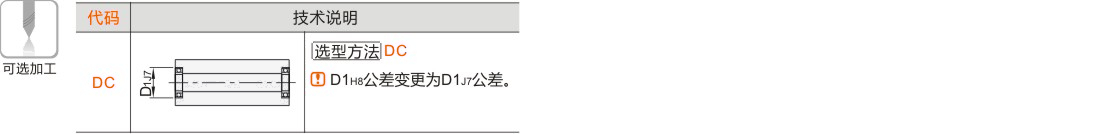

可选加工参数

暂未上传文档资料

平皮带惰轮 直柱型
