带肩导柱油槽型精密级

图片仅供参考

带肩导柱油槽型精密级

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	类型
JT-JSISF	SUJ2	58 HRC~ (高频淬火)	肩型

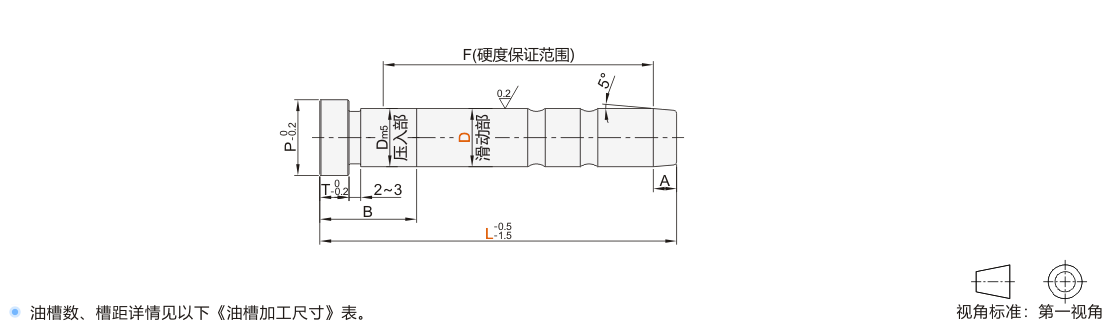

带油槽导柱与无油槽导套(OGL42/44/52/54)搭配使用。

F为高频淬火硬度保证范围，F = L-T-A-(10 ~ 15)，淬火深度参考值：1.5 ~2.0mm。

前端面和导入部可能会无回火色(热处理颜色)。

单端面或双端面加工时可能会有中心孔。

精密级导柱与精密级导套之间配合间隙较小，请在模具温度80℃以下使用。

选型参数

选型表

型号		L	D 滑动部		Dm5 压入部		T	P	A	B
代码	D	L	D 滑动部		Dm5 压入部		T	P	A	B
JT-JSISF	10	45	10	-0.015 -0.020	10	+0.012 +0.006	5	13	4	16
		55								24
		70								35
	12	45	12	-0.020 -0.025	12	+0.015 +0.007		17	5	16
		55								24
		70								20
	16	45	16		16		6	21		16
	16	55 60	16		16			21		24
	20	55	20	-0.025 -0.030	20	+0.017 +0.008		25		24
		60 65 70A								30
		JT-LSX 75								35

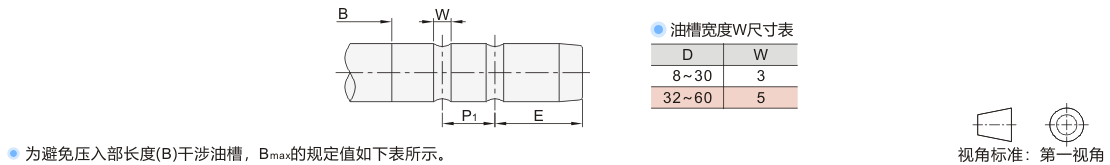

油槽加工尺寸表

L 长度	D=8~16				D=20				D=25				D=28~32
L 长度	Bmax	E	P1	油槽数	Bmax	E	P1	油槽数	Bmax	E	P1	油槽数	Bmax	E	P1	油槽数
40	16	14	8	2	—	—	—	—	—	—	—	—	—	—	—	—
45	16	15	9		—	—	—	—	—	—	—	—	—	—	—	—
50	24				24	15	8	2	24	15	8	2	24	17	10	2
55					24	16	9		24				24
60				3	30				30				30
65					30				30	16	9		30	18	11
70	35				35				40				37
75	35				35			3					37
80	45				40							3	45
85	45	16	10		40								45
90	50				50				50				50
95	50				50	17	10		50				50
100	60				60				60				60
105	60				60				60					19	12
110	70				70				70							3
115	70				70				70	17	10
120	80				80				80				70
125		17	11		80				80				70
130					90				90				80
135					90				90				80
140					100				100				90
145									100				90
150									110				100
155						20	13		110				100
160									120				110
165		18	13						117	20	13		110	21	14
170									120				120
175
180
185
190
195
200
210		20	14							21	14			23	16
220
230
240
250
260	—	—	—	—
270										23	16			25	18
280
290
300
310					—	—	—	—
320
330
340
350
360									—	—	—	—
370
380
390
400

L 长度	D=35				D=40				D=50/60
L 长度	Bmax	E	P1	油槽数	Bmax	E	P1	油槽数	Bmax	E	P1	油槽数
70	35	19	12	2	—	—	—	—	—	—	—	—
75	35
80	45
85	45
90	50
95	50
100	60				40	32	22	2
105		20	13		40
110				3	50
115					50
120	70				60				50	36	26	2
125	70								50
130	80								60
135	80								60
140	90				70				70
145	90				70	35	25		70
150	100				80				80
155	100
160	110									38	28
165	110	21	14
170	120							3
175	120
180	130				90							3
185
190									90
195						38	28			40	30
200					100
210		22	15		100
220					110				100
230					110				100
240					120				110
250					120				110	42	32
260					130				120
270		23	16		130				120
280					140				130
290						40	30		140
300						40	30		140
310						42	32		150	44	34
320									150
330									160
340		24	17						160
350									170
360									180
370									190	46	36
380									190
390						44	34		200
400
410										48	38
420
430
440
450
460	—	—	—	—
470										50	40
480
490
500
510					—	—	—	—
520
530
540
550
