盘径d(mm) *

真空吸盘固定式顶部端口弹簧式侧面端口快速接头型

图片仅供参考

真空吸盘固定式顶部端口弹簧式侧面端口快速接头型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	接管方式	吸盘材质	颜色	类型
JT-LUVDSD	快速接头型	丁腈橡胶NBR	黑色	固定式顶部真空端口
JT-LUVDSX	快速接头型	丁腈橡胶NBR	黑色	弹簧式顶部真空端口
JT-LUVDDD	快速接头型	丁腈橡胶NBR	黑色	弹簧式侧面真空端口
JT-LUVDDX	螺纹型	丁腈橡胶NBR	黑色	弹簧式直接安装型

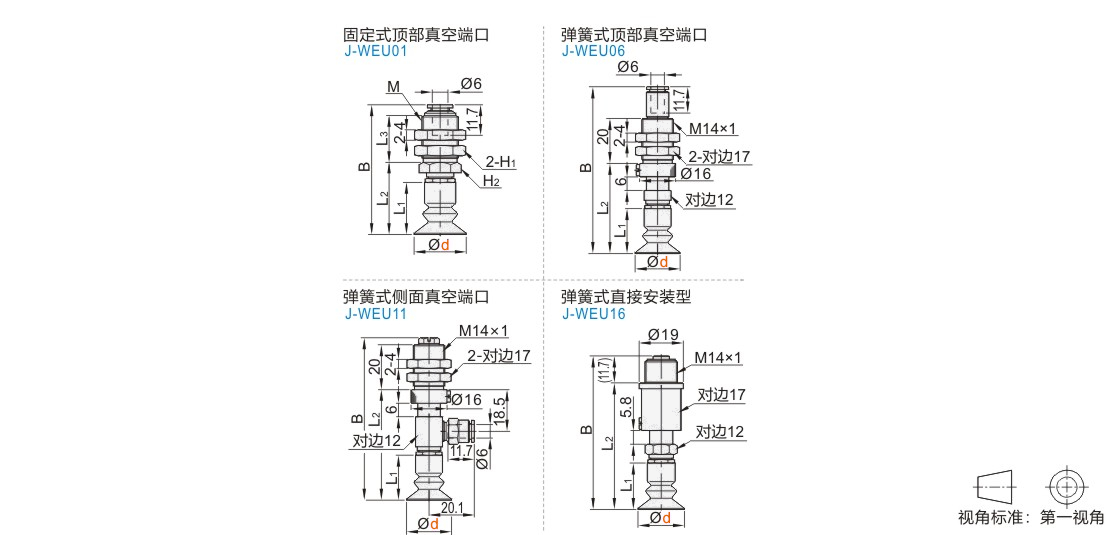

选型参数

固定式顶部真空端口

型号		B	M	L1	L2	L3	对边 H1	对边 H2	重量 (g)
代码	盘径d	B	M	L1	L2	L3	对边 H1	对边 H2	重量 (g)
JT-LUVDSD	6	43.2	M12×1	15	21.1	18.5	14	12	16
	8	43.2		15	21.1				16
	10	43.7		15.5	21.6				24.5
	15	45.7		17.5	23.6				25
	20	49.8	M14×1	20	27.7	18	17	14	40.5

弹簧式顶部真空端口

型号		B	L1	L2	弹簧最大负载 (N)	重量 (g)
代码	盘径d	B	L1	L2	弹簧最大负载 (N)	重量 (g)
JT-LUVDSX	6	69.2	15	35.1	4.0~7.1	22
	8	69.2	15	35.1		22
	10	69.7	15.5	35.6		39
	15	71.7	17.5	37.6		39.5
	20	74.2	20	40.1	7.0~12.6	43.5

弹簧式侧面真空端口

型号		B	L1	L2	弹簧最大负载 (N)	重量 (g)
代码	盘径d	B	L1	L2	弹簧最大负载 (N)	重量 (g)
JT-LUVDDD	6	67.2	15	44.1	4.0~7.1	19
	8	67.2	15	44.1		19
	10	67.7	15.5	44.6		51
	15	69.7	17.5	46.6		51.5
	20	72.2	20	49.1	7.0~12.6	55.5

弹簧式侧面真空端口

型号		B	L1	L2	弹簧最大负载 (N)	重量（g）
代码	盘径d	B	L1	L2	弹簧最大负载 (N)	重量（g）
JT-LUVDDX	6	60.1	15	48.4	7.9~15.0	18
	8	60.1	15	48.4		18
	10	60.6	15.5	48.9		59
	15	62.6	17.5	50.9		59.5
	20	66.1	20	54.4		62.5

特性：最适合于易破的制品或塑料品。
