拖链用竖隔片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXFXD	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	30系列拖链
JT-KXFXU	内外径打开	全封闭式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	30系列拖链

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
JT-KVFXD	加强型30系列拖链用	方型	工程塑料	黑色	-20°C~80℃	UL94-HB

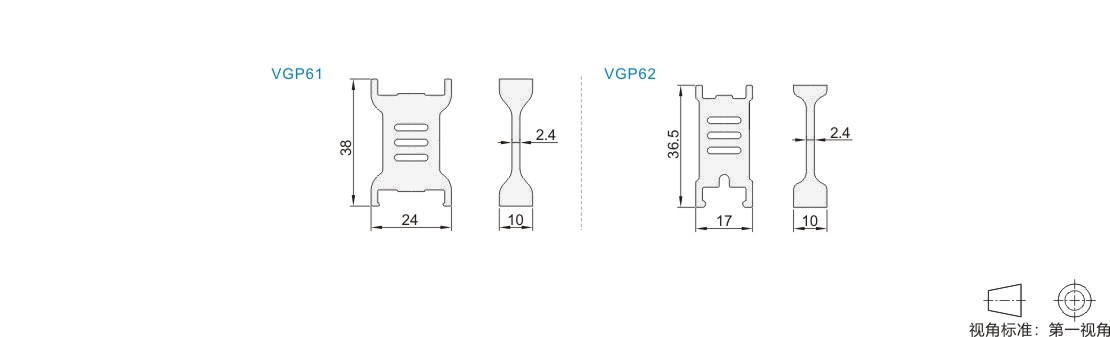

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
JT-KSFXD	加强型 30系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXFXD
JT-KSFXU	加强型 30系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXFXU

选型参数

拖链

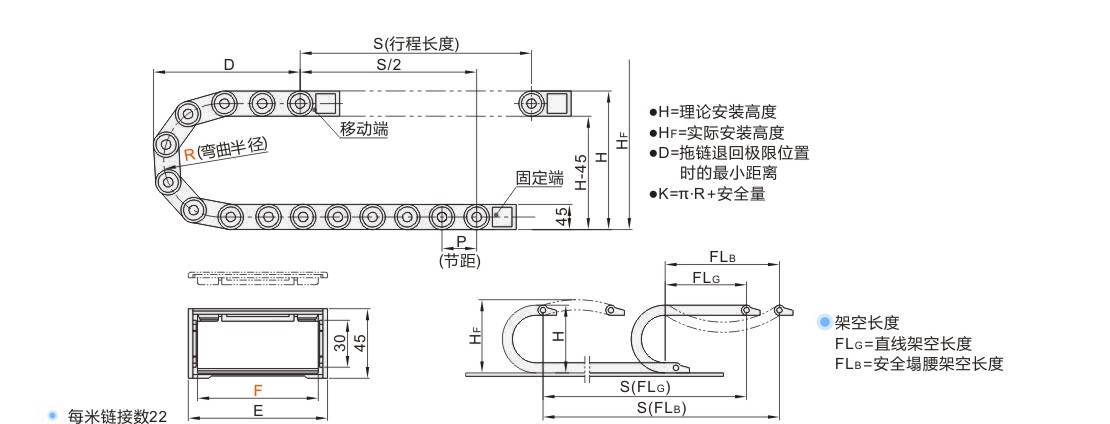

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度（m）	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度（m）	最大允许行程(m)	最大允许垂直悬挂(m)	JT-KXFXD	JT-KXFXU
JT-KXFXD JT-KXFXU	38	(55)	1~	JT-KVFXD-F38	155	125	290	195	60	46	27	1.5	40	20	≈1.01	≈1.15
		75			195	145	350	235
		100			245	170	430	285
		125			295	195	510	335
		150			345	220	590	385
	50	(55)		JT-KVFXD-F50	155	125	290	195	72						≈1.13	≈1.26
		75			195	145	350	235
		100			245	170	430	285
		125			295	195	510	335
		150			345	220	590	385
	60	(55)		JT-KVFXD-F60	155	125	290	195	82						≈1.25	≈1.4
		75			195	145	350	235
		100			245	170	430	285
		125			295	195	510	335
		150			345	220	590	385
	75	(55)		JT-KVFXD-F75	155	125	290	195	97						≈1.36	≈1.68
		75			195	145	350	235
		125			245	170	430	285
		100			295	195	510	335
		150			345	220	590	385
JT-KXFXD	103	55		JT-KVFXD-F103	155	125	290	195	125						≈1.52	—
		75			195	145	350	235
		100			245	170	430	285
		125			295	195	510	335
		150			345	220	590	385

JT-KXFXU无( )内规格。

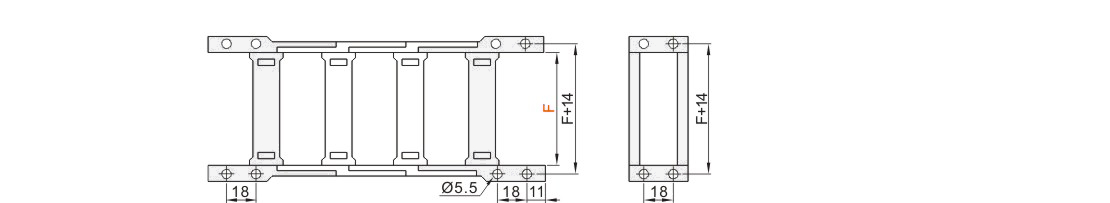

接头

型号
代码	内宽F
JT-KVFXD	38
	50
	60
	75
	103
