方形座外球面球轴承紧定套锁紧型

图片仅供参考

方形座外球面球轴承紧定套锁紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
UKF...-FSB	HT200灰铸铁	GCr15	方形座外球面球轴承 ● 紧定套锁紧

选型参数

选型表

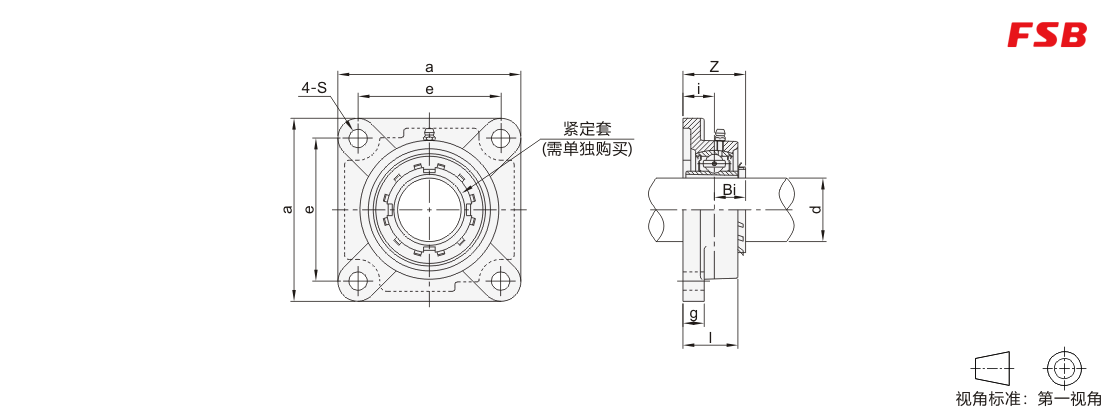

型号	d	a	e	i	g	l	S	Z	S1	螺栓	紧定扭力（N·m）	额定负荷(N)		重量（Kg）	适配紧定套型号
型号	d	a	e	i	g	l	S	Z	S1	螺栓	紧定扭力（N·m）	Cr（动）	Cor（静）	重量（Kg）	适配紧定套型号
JT-DOAUSO-FSB	20	95	70	16	14	27	12	35.5	19.5	M10	17	14000	7880	0.87	BDB90-2305
JT-DOAUSX-FSB	25	108	83	18	14	31	12	39	21	M10	17	19500	11200	1.2	BDB90-2306
JT-DOAUSL-FSB	30	117	92	19	16	34	14	41.5	22.5	M12	29	25700	15200	1.5	BDB90-2307
JT-DOAUSM-FSB	35	130	102	21	16	36	16	45.5	24.5	M14	47	29600	18200	2.1	BDB90-2308
JT-DOAUSG-FSB	40	137	105	22	18	38		48	26			31850	20800	2.5	BDB90-2309
JT-DOAUDS-FSB	45	143	111	22	18	40		49.5	27.5			35100	23200	2.7	BDB90-2310
JT-DOAUDD-FSB	50	162	130	25	20	43	19	53.5	28.5	M16	73	43550	29200	3.6	BDB90-2311
JT-DOAUDU-FSB	55	175	143	29		48		60	31			47800	32800	4.6	BDB90-2312
JT-DOAUDQ-FSB	60	187	149	30		50		63	33			57200	40000	5.7	BDB90-2313
JT-DOAUDO-FSB	65	200	159	35	22	57		70.5	35.5			66000	49500	7.3	BDB90-2315
JT-DOAUDX-FSB	70	208	165	35	23	59	23	74	39	M20	145	71500	54200	8.2	BDB90-2316
JT-DOAUDL-FSB	75	220	175	36	24	63		77	41			83200	63800	9.8	BDB90-2317
JT-DOAUDM-FSB	80	235	187	42	27	70		84	42			95900	71500	11.7	BDB90-2318

此轴承座需配合紧定套使用，紧定套要单独购买，规格型号详情请在怡合达网站搜索查看。
