顶部安装孔直径D(mm) *

顶部安装孔到底部长度H(mm) *

15~50/1

铰链厚度W(mm) *

3~35/1

T型底部安装铰链座

图片仅供参考

T型底部安装铰链座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UHZOD	S45C	发黑	单耳环T型底部安装型 ● W尺寸固定型
JT-UHZXD	S45C	发黑	单耳环T型底部安装型 ● W、H尺寸指定型

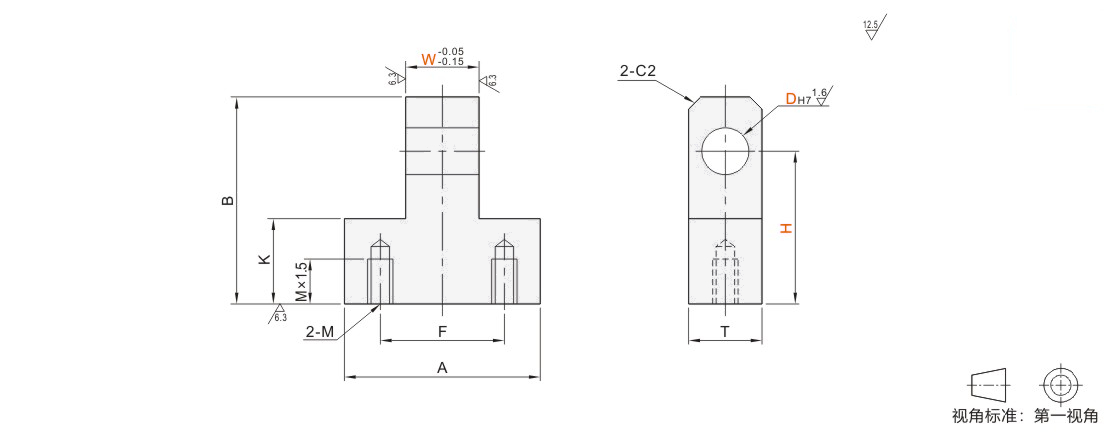

选型参数

JT-UHZOD

型号			H 最小单位1	W	A	F	B	K	T	M (粗牙螺纹)
代码	DH7		H 最小单位1	W	A	F	B	K	T	M (粗牙螺纹)
JT-UHZOD	2	+0.01 0	15~20	4	13	7	H+3	10	6	M3
	3	+0.01 0	15~25	6	16	8	H+5		9
	4	+0.012 0	15~25	8	19	11	H+5		9
	5		20~30	8	25	16	H+6	12	12	M4
	6		20~30	10	32	20	H+8	12	12	M4
	8	+0.015 0	25~35		38	26	H+8	14	16	M5
	10	+0.015 0	30~40		50	38	H+10		16
	12	+0.018 0		12		38			19
	13					36			19
	14		35~45				H+12	15	22	M6
	15			16
	16			16
	20	+0.021 0	40~50	20	65	47	H+14	18	25	M8
	25	+0.021 0	40~50	30	65	47	H+17	18	30	M8

JT-UHZXD

型号			W 最小单位1	H 最小单位5	A	F	B	K	T	M (粗牙螺纹)
代码	DH7		W 最小单位1	H 最小单位5	A	F	B	K	T	M (粗牙螺纹)
JT-UHZXD	2	+0.01 0	3~5	15~20	13	7	H+3	10	6	M3
	3	+0.01 0	3~6	15~25	16	8	H+5		9
	4	+0.012 0	4~8	15~25	19	11	H+5		9
	5		5~10	20~30	25	16	H+6	12	12	M4
	6		6~12	20~30	32	20	H+8	12	12	M4
	8	+0.015 0	8~16	25~35	38	26	H+8	14	16	M5
	10	+0.015 0	10~18	30~40	50	38	H+10		16
	12	+0.018 0	12~18						19
	13		13~24						19
	14		14~24	35~45		36	H+12	15	22	M6
	15		15~24
	16		16~24
	20	+0.021 0	20~30	40~50	65	47	H+14	18	25	M8
	25	+0.021 0	25~35	40~50	65	47	H+17	18	30	M8
