方形座外球面球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	材质 / 油嘴	类型
JT-VXNP	HT200灰铸铁	GCr15	黄铜(镀锌)	经济型 ● 螺钉锁紧
JT-XNP ●	HT200灰铸铁	GCr15	黄铜(镀锌)	标准型 ● 螺钉锁紧
JT-XNPDS	HT200灰铸铁	GCr15	SUS304	标准型 ● 螺钉锁紧
JT-XNPSD	SUS304	SUS420	SUS304	标准型 ● 螺钉锁紧

轴承内径公差：H7；外形非安装尺寸公差：CT9
轴承座与轴承芯为过渡配合，交货产品轴承芯略有倾斜为正常现象，安装后锁紧螺栓会自动调正。
不承诺品牌。
JT-XNPDS外漏部分禁铜锌。

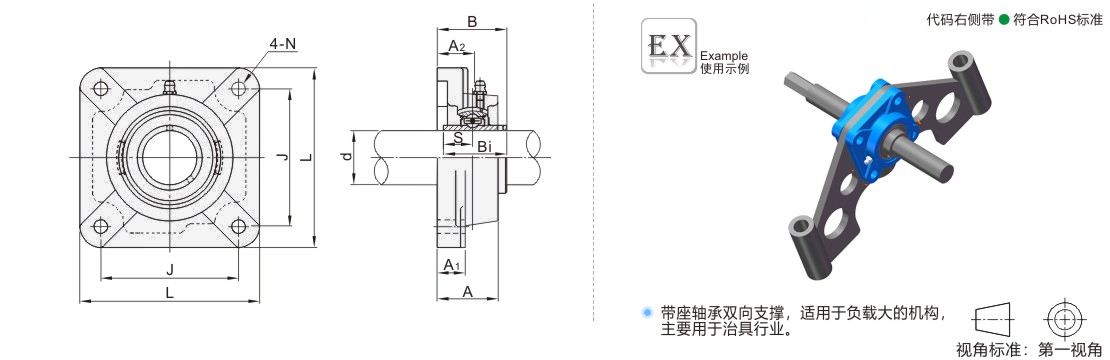

选型参数

选型表

型号		国标型号	d	L	J	A2	A1	A	N	S	B	Bi	安装孔尺寸(△) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d	L	J	A2	A1	A	N	S	B	Bi	安装孔尺寸(△) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	动(Cr)	静(Cor)	重量 (g)
经济型 JT-VXNP 标准型 JT-XNP JT-XNPSD	202	UCF202	15	86	64	15	12	25.5	12	12.7	33.3	31	±0.5	0.6	M10	17	12800	6650	630
	203	UCF203	17
	204	UCF204	20
	205	UCF205	25	95	70	16	14	27		14.3	35.7	34					14000	7880	820
	206	UCF206	30	108	83	18	14	31		15.9	40.2	38.1					19500	11200	1100
	207	UCF207	35	117	92	19	16	34	14	17.5	44.4	42.9		0.8	M12	29	25700	15200	1500
	208	UCF208	40	130	102	21	16	36	16	19	51.2	49.2			M14	47	29600	18200	1900
	209	UCF209	45	137	105	22	18	38			52.2	49.2					31850	20800	2300
	210	UCF210	50	143	111	22	18	40			54.6	51.6					35100	23200	2500
经济型 JT-VXNP 标准型 JT-XNP	211	UCF211	55	162	130	25	20	43	19	22.2	58.4	55.6	±0.8	0.8	M16	73	43300	29200	3400
	212	UCF212	60	175	143	29		48		25.4	68.7	65.1					47750	32900	4400
	213	UCF213	65	187	149	30		50		25.4	69.7	65.1					57200	40000	5300
	214	UCF214	70	193	152	31.8	24.8	54.8		30.2	76.2	74.6					60800	45000	6000
	215	UCF215	75	200	159	35	22	57		33.3	79.5	77.8					66100	49400	6600
	216	UCF216	80	208	165	35	23	59	23	33.3	84.3	82.6			M20	145	71500	54000	7500
	217	UCF217	85	220	175	36	24	63		34.1	87.6	85.7					83200	63900	9100
	218	UCF218	90	235	187	42	27	70		39.7	98.3	96					95900	71400	11300
	305	UCF305	25	110	80	16	13	29	16	15	39	38	±0.6	0.7	M14	47	22300	11400	1200
	306	UCF306	30	125	95	18	15	32	16	17	44	43	±0.6		M14	47	27000	15000	1800
	307	UCF307	35	135	100	20	16	36	19	19	49	48	±0.8		M16	73	33000	19000	2200
	308	UCF308	40	150	112	23	17	40		19	56	52					40500	24000	3000
	309	UCF309	45	160	125	25	18	44		22	60	57					52800	31800	3800
	310	UCF310	50	175	132	28	19	48	23	22	67	61			M20	145	61800	37900	4900
	311	UCF311	55	185	140	30	20	52		25	71	66		1			71500	44700	5600
	312	UCF312	60	195	150	33	22	56		26	78	71					81700	51800	6800
	313	UCF313	65	208	166	33	22	58		30	78	75					93800	60000	7800
	314	UCF314	70	226	178	36	25	61	25	33	81	78			M22	200	104100	68000	9800
	315	UCF315	75	236	184	39	25	66	25	32	89	82			M22	200	113400	77000	11600
	316	UCF316	80	250	196	38	27	68	31	34	90	86			M27	372	122900	86500	13200
	317	UCF317	85	260	204	44	27	74	31	40	100	96			M27	372	132500	96500	15200
	318	UCF318	90	280	216	44	30	76	35	40	100	96			M30	500	144050	108000	18800
	319	UCF319	95	290	228	59	30	94	35	41	121	103	±1		M30	500	156600	122000	21100
	320	UCF320	100	310	242	59	32	94	38	42	125	108			M33	690	173000	140000	25300
	322	UCF322	110	340	266	60	35	96	41	46	131	117			M36	880	204900	178300	35000
	324	UCF324	120	370	290	65	40	110		51	140	126					227500	207000	47200
	326	UCF326	130	410	320	65	45	115		54	146	135					253000	241000	64100
	328	UCF328	140	450	350	75	55	125		59	161	145					274500	270000	90200

型号		国标型号	d	L	J	A2	A1	A	N	S	B	Bi	安装孔尺寸(△) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d	L	J	A2	A1	A	N	S	B	Bi	安装孔尺寸(△) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	动(Cr)	静(Cor)	重量 (g)
标准型 JT-XNPDS	203	UCF203S	17	76	54	15	11	24.5	11.5	11.5	30.9	27.4	±0.5	0.6	M10	12~21	12800	6650	570
	204	UCF204	20	86	64	15	11	25.5		12.7	33.3	31					12800	6650	640
	205	UCF205	25	95	70	16	13	27		14.3	35.7	34					14000	7880	800
	206	UCF206	30	108	83	18	13	31		15.9	40.2	38.1					19500	11200	1070
	207	UCF207	35	117	92	19	15	34	14	17.5	44.4	42.9		0.8	M12	21~37	25700	15200	1400
	208	UCF208	40	130	102	21	15	36	14	19	51.2	49.2			M12	21~37	29600	18200	1800
	209	UCF209	45	137	105	22	16	38	16	19	52.2	49.2			M14	34~60	31850	20800	2200
