平键中心沉孔型/中心螺纹沉孔型 A型/B型/C型

图片仅供参考

平键中心沉孔型/中心螺纹沉孔型 A型/B型/C型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	抗拉强度	类型
JT-XIMQD	S45C	600N/mm²以上	中心沉孔型 ● A型
JT-XIMQQ	SUS304	600N/mm²以上	中心沉孔型 ● A型
JT-XIMQX	S45C	600N/mm²以上	中心沉孔型 ● B型
JT-XIMQM	SUS304	600N/mm²以上	中心沉孔型 ● B型
JT-XIMFD	S45C	600N/mm²以上	中心沉孔型 ● C型
JT-XIMFQ	SUS304	600N/mm²以上	中心沉孔型 ● C型
JT-XIMXD	S45C	600N/mm²以上	中心螺纹沉孔型 ● A型
JT-XIMXQ	SUS304	600N/mm²以上	中心螺纹沉孔型 ● A型
JT-XIMXX	S45C	600N/mm²以上	中心螺纹沉孔型 ● B型
JT-XIMXM	SUS304	600N/mm²以上	中心螺纹沉孔型 ● B型
JT-XIMLD	S45C	600N/mm²以上	中心螺纹沉孔型 ● C型
JT-XIMLQ	SUS304	600N/mm²以上	中心螺纹沉孔型 ● C型

L尺寸公差

L	公差
最短~18	0 -0.43
19~30	0 -0.52
31~50	0 -0.62
51~80	0 -0.74
81~110	0 -0.87

选型参数

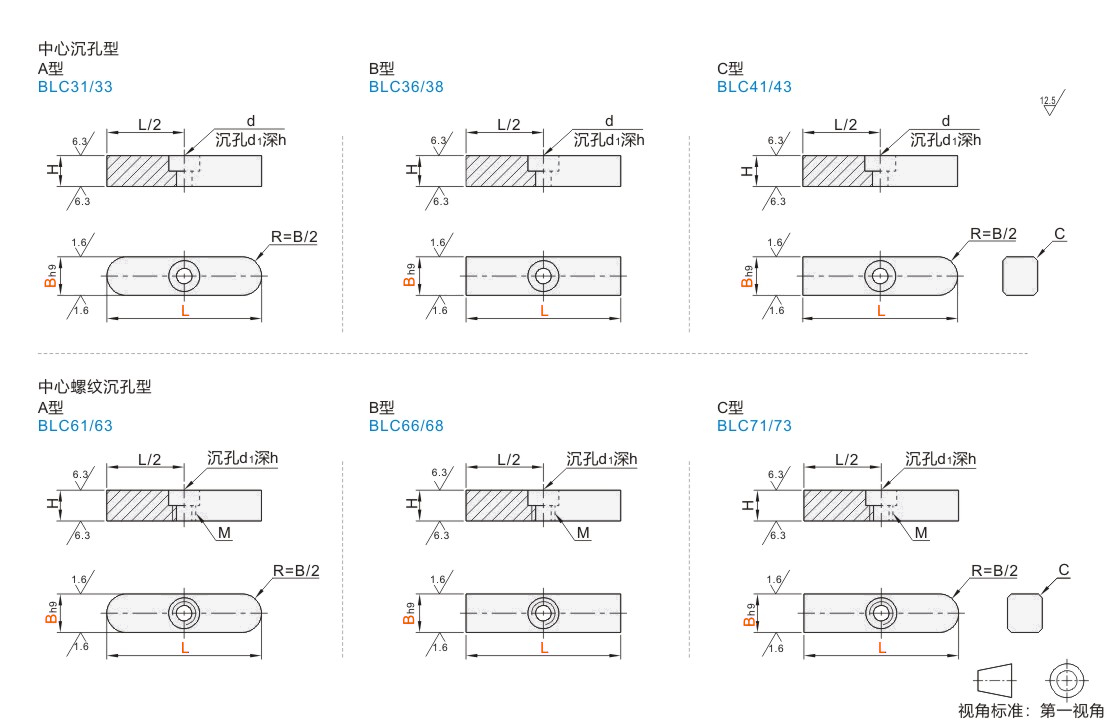

中心沉孔型

型号			L	H		d	d1	h	C
代码	Bh9		L	H		d	d1	h	C
A型 JT-XIMQD JT-XIMQQ B型 JT-XIMQX JT-XIMQM C型 JT-XIMFD JT-XIMFQ	8	0 -0.036	15 20 25 30 35 40 45 50 55 60 65 70 80 85 90 100	7	0 -0.090	3.3	6	3.3	0.3
	10	0 -0.036	15 20 25 30 35 40 45 50 55 60 65 70 80 85 90 100	8		4.3	7.5	4.3	0.5
	12	0 -0.043	20 25 30 35 40 45 50 55 60 65 70 80 85 90 100	8		5.3	9.5	5.3
	14		30 35 40 45 50 55 60 65 70 80 85 90 100	9
	15		30 35 40 45 50 55 60 65 70 80 85 90 100	10
	16		40 45 50 55 60 65 70 80 85 90 100	10
	18		40 45 50 55 60 65 70 80 85 90 100 110	11	0 -0.110	6.3	11	6.3

中心螺纹沉孔型

型号			L	H		拆卸螺纹 M	安装用螺钉	d1	h	C
代码	Bh9		L	H		拆卸螺纹 M	安装用螺钉	d1	h	C
A型 JT-XIMXD JT-XIMXQ B型 JT-XIMXX JT-XIMXM C型 JT-XIMLD JT-XIMLQ	8	0 -0.036	15 20 25 30 35 40 45 50 55 60 65 70 80 85 90 100	7	0 -0.090	M4	M3	6	3.3	0.3
	10	0 -0.036	15 20 25 30 35 40 45 50 55 60 65 70 80 85 90 100	8		M5	M4	8	4.3	0.5
	12	0 -0.043	20 25 30 35 40 45 50 55 60 65 70 80 85 90 100	8			M4	8	4.3
	14		30 35 40 45 50 55 60 65 70 80 85 90 100	9			M5	10	5.3
	15		30 35 40 45 50 55 60 65 70 80 85 90 100	10
	16		40 45 50 55 60 65 70 80 85 90 100	10
	18		40 45 50 55 60 65 70 80 85 90 100 110	11	0 -0.110
