分离型固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-ABFSD	S45C	发黑	2个内六角圆柱头螺钉	分离型 ● 标准型
JT-ABFSU	S45C	喷细砂无电解镀镍	2个内六角圆柱头螺钉(不锈钢)	分离型 ● 标准型
JT-ABFSX	SUS304	—	2个内六角圆柱头螺钉(不锈钢)	分离型 ● 标准型
JT-ABFUD	A2017	—	2个内六角圆柱头螺钉(不锈钢)	分离型 ● 标准型
JT-ABFUU	A2017	喷细砂本色阳极氧化	2个内六角圆柱头螺钉(不锈钢)	分离型 ● 标准型
JT-ABFUQ	A2017	黑色阳极氧化	2个内六角圆柱头螺钉	分离型 ● 标准型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能
由于产品生产批次不同，发货喷细砂本色阳极氧化产品可能存在不喷砂，不影响尺寸及功能。
由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

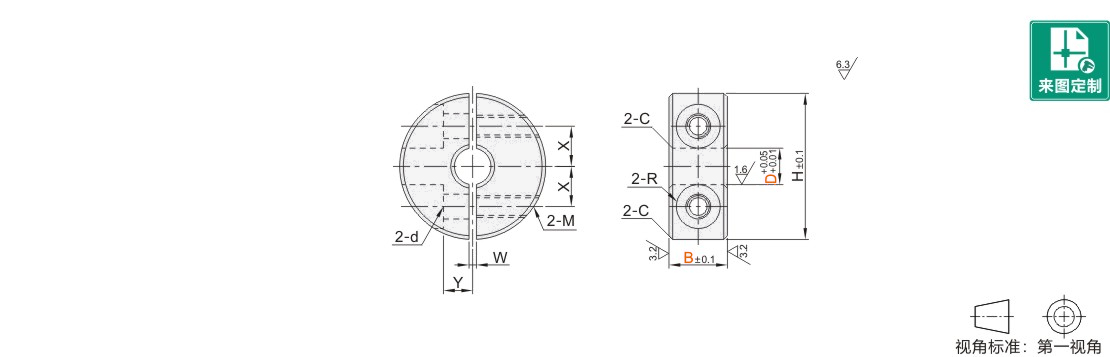

选型参数

型号		B	H	M	d	R	W	X	Y	C
代码	D	B	H	M	d	R	W	X	Y	C
(S45C) JT-ABFSD JT-ABFSU (SUS304) JT-ABFSX	3	8	16	M3	3.4	3	1	4.5	2.2	0.5
	4	8	18					5	3
	5	8	20					5.5	4
	5	10	22	M4	4.5	3.75		6.5
	6	8	20	M3	3.4	3		6
	6	10	20	M4	4.5	3.75		6
	8	8	25	M3	3.4	3	1.5	8	5
		10	25	M4	4.5	3.75		8
		12	30	M5	5.5	4.5		9
		15		M6	6.6	6
	10	8		M3	3.4	3
		10		M4	4.5	3.75
		12		M5	5.5	4.5		10
		15	35	M6	6.6	6			6
	12	8	30	M3	3.4	3			5
		10		M4	4.5	3.75
		12		M5	5.5	4.5
		15	35	M6	6.6	6		11	6
	13	10	30	M4	4.5	3.75		10	5
		12	34	M5	5.5	4.5		11	5
		15	35	M6	6.6	6		11	6
	15	10	34	M4	4.5	3.75		11.5
		12	35	M5	5.5	4.5		12
		15	40	M6	6.6	6		13	8
	16	10	35	M5	5.5	4.5		12	6
		12	35	M5	5.5	4.5		12	6
		15	40	M6	6.6	6		13	8
	18	10		M5	5.5	4.5		14	7
		12		M5	5.5	4.5		14	7
		15	45	M6	6.6	6		15	8
	20	10	40	M5	5.5	4.5		14	7
		12	40	M5	5.5	4.5		14	7
		15	45	M6	6.6	6		15	8
	25	12	45	M5	5.5	4.5		17	7
		15	50	M6	6.6	6		18	10
		20	55					20
	30	15	55					20		1
	30	20	60	M8	9	7		23
	35	15	60	M6	6.6	6	2	23	12
	40	18	70	M8	9	7	2	26	13
	50	22	85	M10	11	9	3	32	16
	60	22	95	M10	11	9	3	37	18
	80	32	130	M16	18	13	5	50	22	1.5
	100	36	150	M16	18	13	5	60	26	1.5

型号		B	H	M	d	R	W	X	Y	C
代码	D	B	H	M	d	R	W	X	Y	C
(A2017) JT-ABFUD JT-ABFUU JT-ABFUQ	3	8	16	M3	3.4	3	1	4.5	2.2	0.5
	4		18					5	3
	5		20					5.5	4
	6		20					6	4
	8		25				1.5	8	5
	10	10	30	M4	4.5	3.75		9
	12							10
	13							10
	15		34					11.5	6
	16		35	M5	5.5	4.5		12	6
	20		40					14	7
	25	12	45					17	7
	30	15	55	M6	6.6	6		20	10	1
	35	15	60	M6	6.6	6	2	23	12
	40	18	70	M8	9	7	2	26	13
	50	22	85	M10	11	9	3	32	16
