十字环联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	表面处理	附件	类型
JT-NXCUD	不锈钢	不锈钢	抛光	内六角圆柱头螺钉	螺钉夹紧型

禁铜、锌、镍，适用锂电行业。
径向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2。
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，
3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

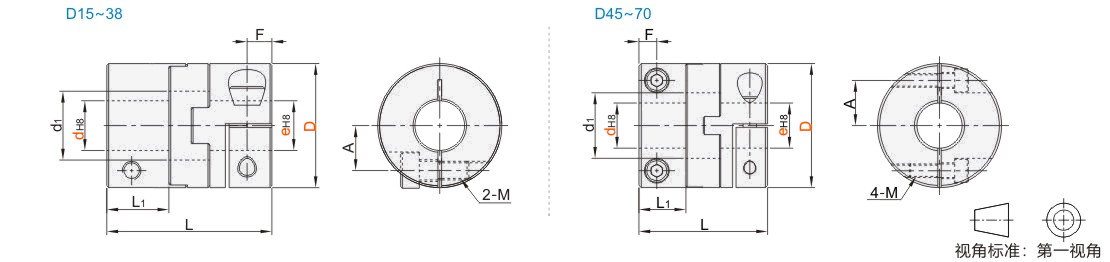

尺寸性能表

型号		L	L1	d1	F	A	M	锁紧扭矩 (N.m)	额定扭矩 (N.m)	最大扭矩 (N.m)	最高转速（r/min)	转动惯量 (kgm²)	容许安装偏差		重量 (g)
代码	D	L	L1	d1	F	A	M	锁紧扭矩 (N.m)	额定扭矩 (N.m)	最大扭矩 (N.m)	最高转速（r/min)	转动惯量 (kgm²)	径向 (mm )	角度(°)	重量 (g)
JT-NXCUD	15	18	6.6	6.9	2.7	5	M2	0.5	3	6	7000	8.4×10^-7	0.3	1	19
	17	24	9	7.3	3.25	5.5	M2.5	1	5	10	6500	2.4×JT-SLOFODS-6	0.3		34
	20	26.6	10	11.1	4	7.25	M3	1.5	7	14	5000	4.2×JT-SLOFODS-6	0.4		46
	26	30.2	11.5	13.3	4.5	9	M4	3.5	10	20		1.2×10^-5	0.5		93
	30	32.5	12	15.5	5	10.5			26	52		2.1×10^-5	0.6		132
	34	34	13	17.5	4.5	12			32	64	3500	3.2×10^-5	0.7		176
	38	39.5	15	21.5	6.2	14	M5	8	50	100	3500	5.9×10^-5	0.8		239
	45	46	16.2	22.5	5.5	14.5	M5	8	65	130	2000	1.3×10^-4	1		400
	55	57	20.8	29	7.9	18.5	M6	13	90	180		3.8×10^-4	1.2		755
	70	69	26	36	9.5	25	M8	30	160	320		1.0×10^-3	1.4		1414

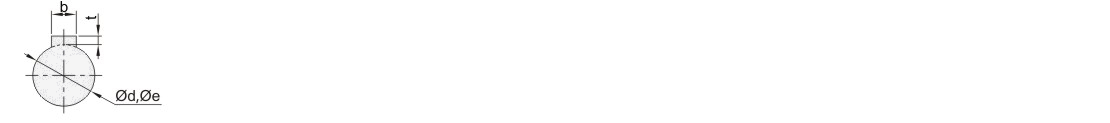

键槽尺寸表

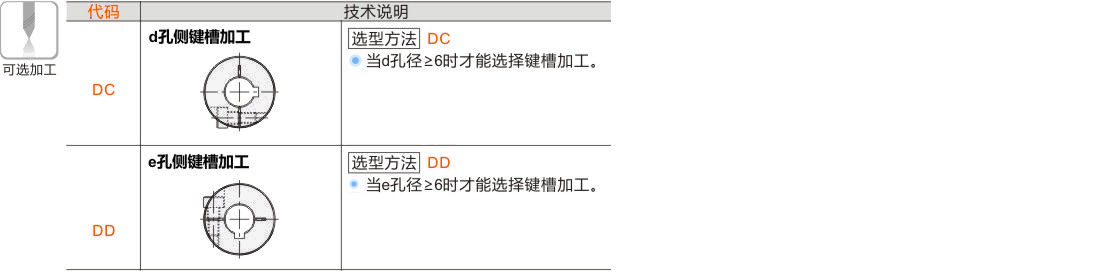

可选加工参数

暂未上传文档资料

十字环联轴器 螺钉夹紧型
