还有0项未选择重置

选择代码

代码参数

材质

表面处理

选型参数

传动配合部外径D(mm) *

挡圈槽位置尺寸L(mm) *

8~220/1

传动配合部长度F(mm) *

5~195/1

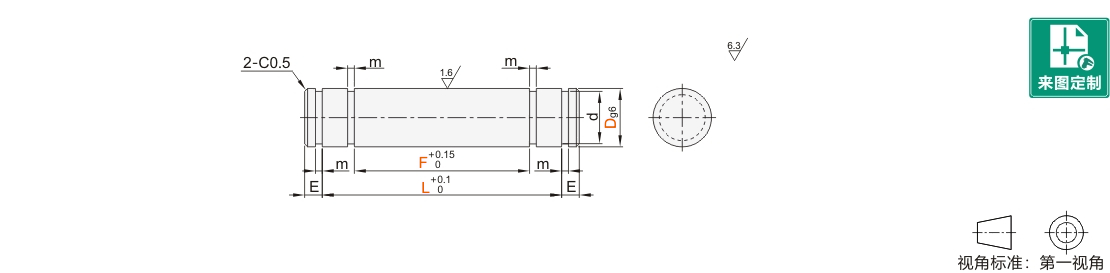

图片仅供参考

挡圈固定型滚动轴销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	附件 / 名称	附件 / 材质	类型
JT-GLNSD	S45C	发黑	4个挡圈	弹簧钢	挡圈固定型
JT-GLNSU	S45C	无电解镀镍	4个挡圈	不锈钢	挡圈固定型
JT-GLNDD	SUS304	—	4个挡圈	不锈钢	挡圈固定型

工艺孔加工条件：4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号			最小单位1		E	d		m
代码	Dg6		L	F	E	d		m
JT-GLNSD JT-GLNSU JT-GLNDD	3	-0.002 -0.008	8~65	5~47	2	2	+0.06 0	0.5	+0.05 0
	4	-0.004 -0.012	9~65	5~48		3	+0.06 0	0.7	+0.1 0
	5		14~65	14~60		4	+0.075 0
	6		14~110	10~96		5	+0.075 0
	8	-0.005 -0.014	14~110	10~96	3	7	+0.09 0	0.9
	10	-0.005 -0.014	20~110	15~95	3	9.6	0 -0.09	1.15	+0.14 0
	12	-0.006 -0.017	20~220	15~195	4	11.5	0 -0.11
	13		30~220	25~195		12.4
	14					13.4
	15					14.3
	16		35~220	30~195		15.2
	20	-0.007 -0.020				19	0 -0.21	1.35
	25	-0.007 -0.020				23.9	0 -0.21	1.35

暂未上传文档资料
