微型直线导轨滑块标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HBMDD	普通级	上锁式	单滑块	上锁式	SUS440C	SUS440C	组件
JT-HBMDU	普通级	上锁式	双滑块	上锁式	SUS440C	SUS440C	组件

详情请在怡合达网站搜索查看

静态容许力距，MR/Mp/MY的数值请参考下表。

选型参数

选型表

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到1000mm/条。 H6规格配送M2螺钉发货，无需单独购买。

型号		滑轨尺寸				基本额定负载(KN)		静态容许力距(N-M)			重量
代码	H	D	d	h	P	C(动)	Co(静)	MR	MP	MY	滑块(Kg)	滑轨(Kg/m)
JT-HBMDD JT-HBMDU	6	3.6	2.4	0.8	15	0.38	0.54	1.46	0.81	0.81	0.003	0.12
	8	4.2	2.4	2.3	15	0.97	1.32	5.18	2.82	2.82	0.01	0.22
	10	6	3.5	3.5	20	1.80	2.34	12.19	6.99	6.99	0.017	0.38
	13			4.5	25	2.67	3.25	21.60	11.85	11.85	0.037	0.55
	16			4.5	40	4.65	5.84	48.41	25.23	25.23	0.062	1.07

N(安装孔数)/E(螺钉中心孔至端面距离)

代码	L 最小单位1	N (安装孔数)	E
6 8	40~50	3	E=[L-(N-1)×P]/2
	51~65	4
	66~80	5
	81~95	6
	96~ 110	7
	111~ 125	8
	126~ 130	9
10	35~47	2
	48~67	3
	68~87	4
	88~107	5
	108~ 127	6
	128~ 147	7
	148~ 167	8
	168~ 187	9
	188~207	10
	208~227	11
	228~247	12
	248~267	13
	268~287	14
	288~307	15
	308~327	16
	328~347	17
	348~367	18
	368~387	19
	388~407	20
	408~427	21
	428~447	22
	448~467	23
13	45~57	2
	58~82	3
	83~107	4
	108~ 132	5
	133~ 157	6

H	L 最小单位1	N (安装孔数)	E
13	158~ 182	7	E=[L-(N-1)×P]/2
	183~207	8
	208~232	9
	233~257	10
	258~282	11
	283~307	12
	308~332	13
	333~357	14
	358~382	15
	383~407	16
	408~432	17
	433~457	18
	458~470	19
16	70~87	2
	88~ 127	3
	128~ 167	4
	168~207	5
	208~247	6
	248~287	7
	288~327	8
	328~367	9
	368~407	10
	408~447	11
	448~487	12
	488~527	13
	528~567	14
	568~607	15
	608~647	16
	648~670	17

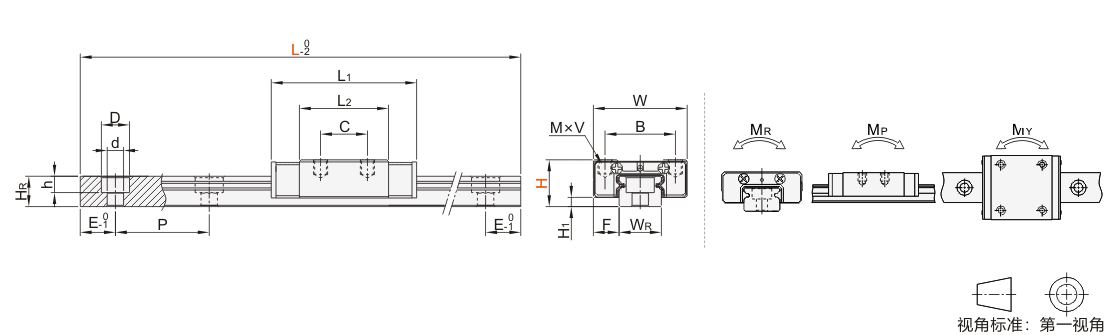

N（安装孔数）
P（滑轨螺孔间距离）
E（滑轨两端螺孔圆心至端面距离）
特殊长度，我司可做长度拼接。

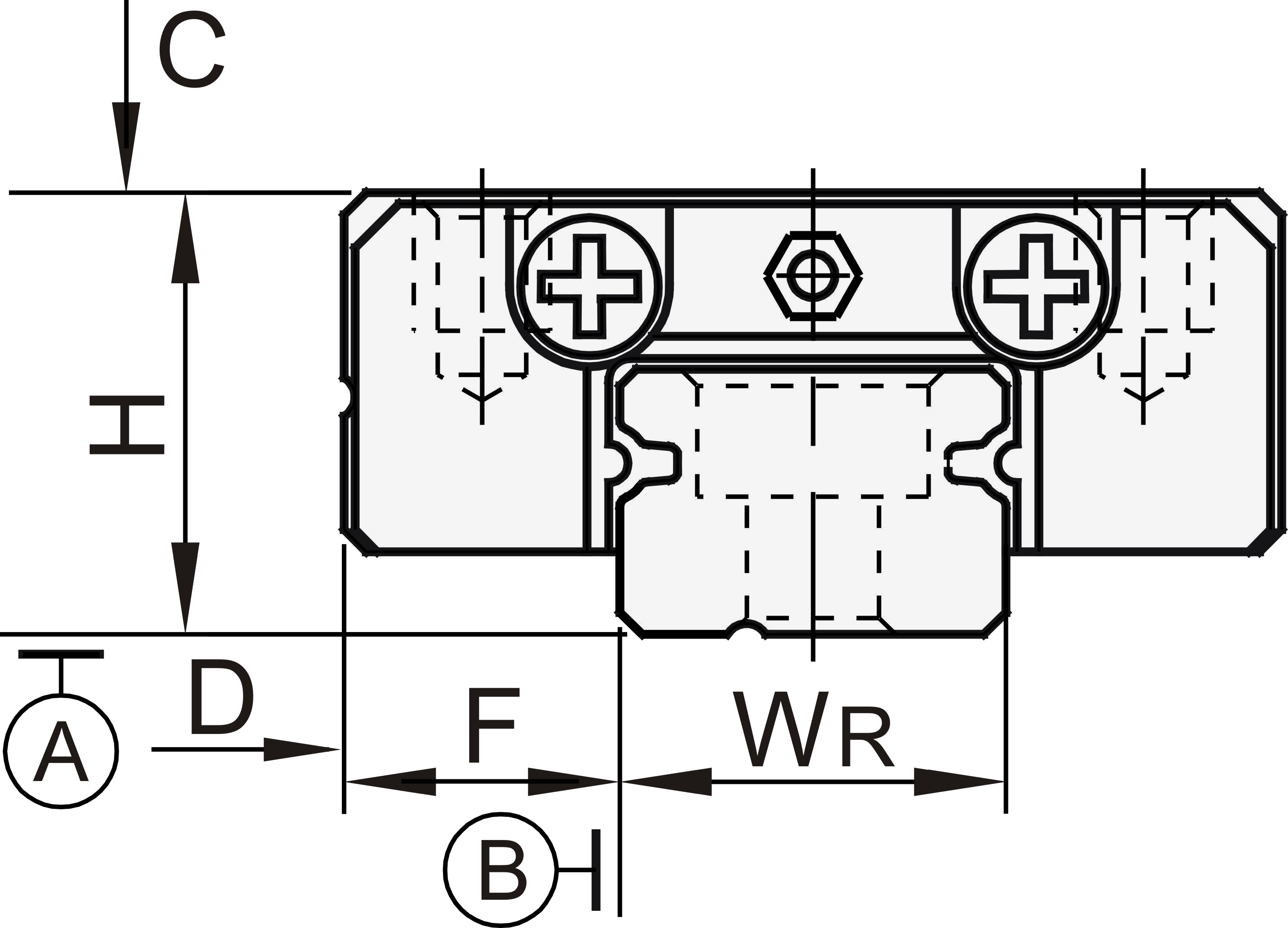

精度基准

行走平行度表

行走平行度指轨道螺孔锁紧后的行走精度。

精度等级与行走精度表

暂未上传文档资料

微型直线导轨 滑块标准型
