带法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-VIGOSU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	中型 ● 圆法兰型
JT-VIGODU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	中型 ● 方法兰型
JT-VIGOUU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	中型 ● 对边法兰型

产品特点
产品中级精度，价格对比怡合达标准型约为7.5折；
带引导端直线轴承通过引导端(导向端)的设计，能够提供更方便的直线定位和导向功能；
中型长度尺寸(L)介于单衬型与双衬型之间(约为单衬型长度的1.5倍)，适用于无双衬型长度的省空间设计；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，法兰提供了一个固定的参考点，
使得轴承的安装更加精确和可控。
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACON M90。
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。

选型参数

选型表

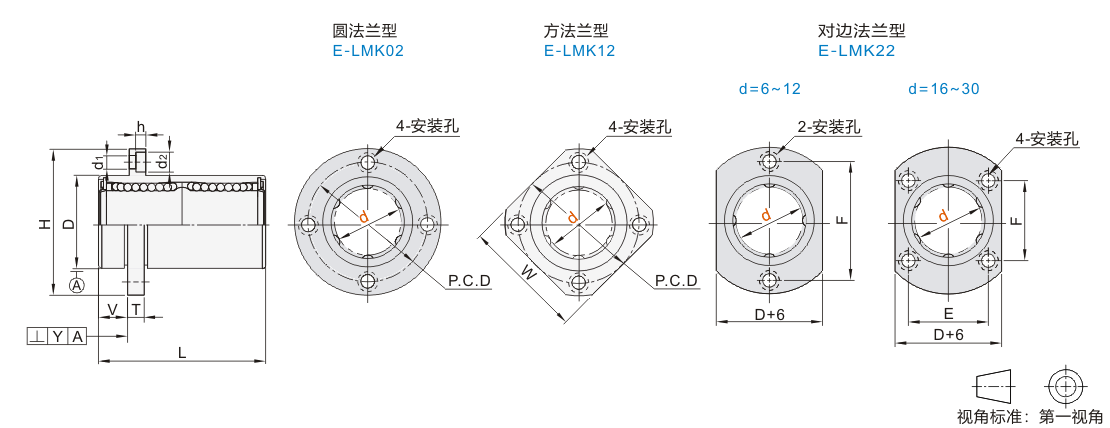

型号			D		L		V	H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	基本额定负载(N)		静态允许力矩(N·m)	重量(g)
型号																				基本额定负载(N)			重量(g)			代码	d		C(动)	Co(静)	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-VIGOSU 方法兰型 JT-VIGODU 对边法兰型 JT-VIGOUU	6	0 -0.012																		12	0 -0.018		29	±0.3	5	28	5	3.5	6	3.1	20	22	—	20	0.015	4	0.015	206	307	1.4	27	21	24
	8		15	37	32	24	25	24	294	411	2.1	47	40	45							0 -0.018				5		5	3.5	6	3.1
	10		19	0 -0.021	47	6	40	6	4.5	7.5	4.1	29	30	29	555	686	4.35	85	65	77
	12		21		47		42					32	32	32	670	885	6.2	90	70	81
	16		28		56		48					38	37	22	31	981	1449	13.1	157	132	150
	20	0 -0.014	32	0 -0.025	65	8	54	8	5.5	9	5.1	43	42	24	36	0.02	5	0.02	1550	2156	18.3	232	197		220
	25		40		83	8	62	8	5.5	9	5.1	51	50	32	40		6		2158	3240	25.3	479	440		452
	30		45		90	10	74	10	6.6	11	6.1	60	58	35	49		6		2716	3674	42.7	559	481		492

1Kgf=9.81N

中型与标准型长度尺寸对比表

d	长度尺寸(L)
d	单衬型	中型	双衬型
6	19	29	35
8	24	37	45
10	29	47	55
12	30	47	57
16	37	56	70
20	42	65	80
25	59	83	112
30	64	90	123

特点：长度尺寸(L)介于单衬型和双衬型之间(约为单衬型，
长度的1.5倍),适用于无双衬型长度的省空间设计。

容许负载对比表

类型	基本动额定负载	基本静额定负载	静态容许力矩
单衬型	1	1	1
中型	1.4	1.3	≈4.3
双衬型	1.6	2	≈6
