精密级直柱型导套

图片仅供参考

精密级直柱型导套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	油槽	材质	硬度	类型
JT-JSIFQ	有	SUJ2	58 HRC~	直柱型
JT-JSIFF	无	SUJ2	58 HRC~	直柱型

带油槽导套与无油槽导柱/支撑柱（ JT-JSISD/JT-JSISU/ 16/31）搭配使用。

无油槽导套与带油槽导柱/支撑柱（ JT-JSISF/JT-JSISO/ 15/34）搭配使用。

精密级导柱与精密级支撑柱和精密级导套之间配合间隙较小，请在模具温度80℃以下使用。

选型参数

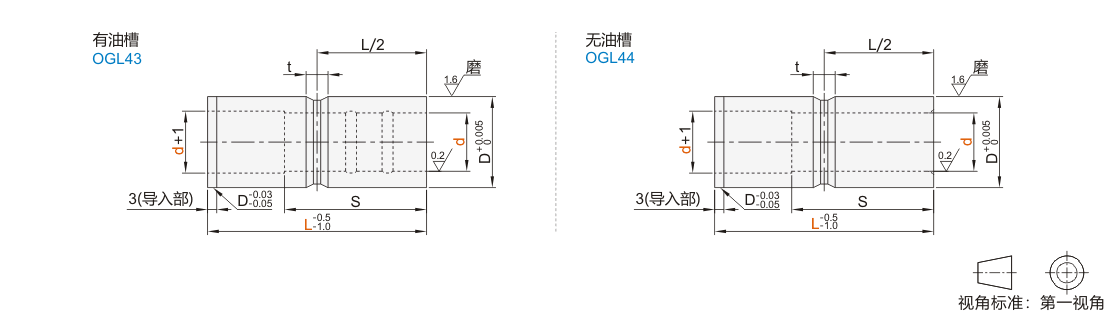

有油槽

型号			L	D	t	S
代码	d		L	D	t	L10	L15	L20	L25	L30	L35	L40	L45	L50	L60	L70	L80	L90	L100
JT-JSIFQ	8	0 -0.005	10 15 20 25	12	6 (L=10时, t=4)	10	15	15	15	—	—	—	—	—	—	—	—	—	—
	10	0 -0.005	10 15 20 25 30 35 40	14				20	20	20	20	20
	12	-0.005 -0.010	10 15 20 25 30 35 40	18					25	25	25	25
	13		10 15 20 25 30 35 40	20						25	25	25
	16		10 15 20 25 30 35 40 50	25						30	35	30		30
	20	-0.010 -0.015	15 20 25 30 35 40 50 60 70	30		—						40		40	40	40
	25		20 25 30 35 40 50 60 70	35	8		—							50	50	50
	28		40	40				—	—	—	—			—	—	—
	30		25 30 35 40 50 60 70 80	42					25	30	35			50	60	60	60
	35	-0.015	25 30 35 40 50 60 70 80 90 100	48					25	30	35					70	70	70	70
	40	-0.015	45 50 60 70 80 90 100	55					—	—	—	—	45			70	80	80	80

无油槽

型号			L	D	t	S
代码	d		L	D	t	L10	L15	L20	L25	L30	L35	L40	L45	L50	L60
JT-JSIFF	8	0 -0.005	10 15 20 25	12	4	10	15	15	15	—	—	—	—	—	—
	10	0 -0.005	10 15 20 25 30 35 40	14				20	20	20	20	20	—	—
	12	-0.005 -0.010	10 15 20 25 30 35 40 45 50	18					25	25	25	25	25	25
	13		10 15 20 25 30 35 40 45 50	20	5 ( L = 10时,t =4)					25	25	25	25	25
	16		10 15 20 25 30 35 40 45 50 60	25	5 ( L = 10时,t =4)					30	35	30	30	30	30
	20	-0.010 -0.015	15 20 25 30 35 40 45 50 60	30	6	—						40	40	40	40
	25	-0.010 -0.015	20 25 30 35 40 45 50 60	35	6	—	—					40	45	50	50
