微型直线导轨滑块加长型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HBADD	普通级	上锁式	单滑块	上锁式	SUS440C	SUS440C	组件
JT-HBADU	普通级	上锁式	双滑块	上锁式	SUS440C	SUS440C	组件

详情请在怡合达网站搜索查看

静态容许力距，MR/MP/MY的数值请参考下表。

选型参数

选型表

L尺寸的最小值由滑块长度与滑块数量而定每个规格滑轨长度L最大可做到1000mm/条。

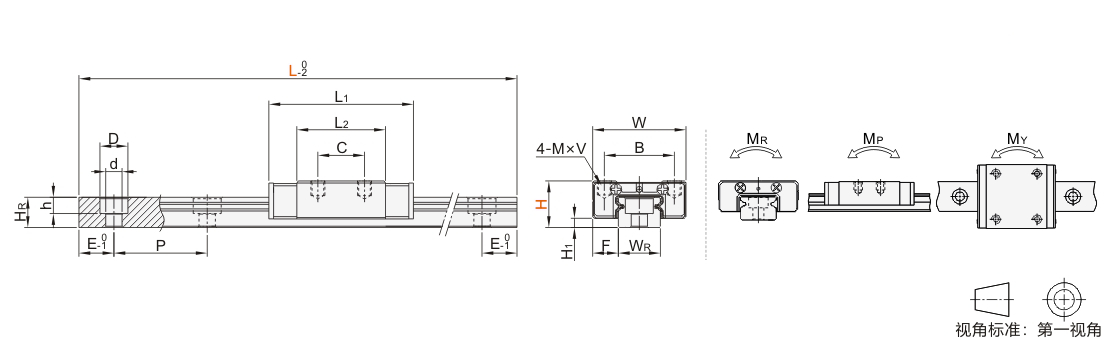

型号		滑轨尺寸				基本额定负载(KN)		静态容许力距(N-M)			重量
代码	H	D	d	h	P	C(动)	Co(静)	MR	MP	MY	滑块(Kg)	滑轨(Kg/m)
JT-HBADD JT-HBADU	8	4.2	2.4	2.3	15	1.33	2.05	8.05	4.53	4.53	0.015	0.22
	10	6	3.5	3.5	20	2.45	3.64	18.95	10.67	10.67	0.026	0.38
	13			4.5	25	3.54	4.88	32.39	18.34	18.34	0.06	0.55
	16			4.5	40	6.64	9.73	80.68	41.74	41.74	0.102	1.07

技术参数

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
8	40 ~50	3	E=[L-(N-1)×P]/2
	51 ~65	4
	66 ~80	5
	81 ~95	6
	96 ~110	7
	111 ~ 125	8
	126 ~ 130	9
10	35 ~47	2
	48 ~67	3
	68 ~87	4
	88 ~ 107	5
	108 ~ 127	6
	128 ~ 147	7
	148 ~ 167	8
	168 ~ 187	9
	188 ~207	10
	208 ~227	11
	228 ~247	12
	248 ~267	13
	268 ~287	14
	288 ~307	15
	308 ~327	16
	328 ~347	17
	348 ~367	18
	368 ~387	19
	388 ~407	20
	408 ~427	21
	428 ~447	22
	448 ~467	23
13	45 ~57	2
	58 ~82	3
	83 ~ 107	4
	108 ~ 132	5
	133 ~ 157	6

H	L 最小单位1	N (安装孔数)	E
13	158 ~ 182	7	E=[L-(N-1)×P]/2
	183 ~207	8
	208~232	9
	233 ~257	10
	258 ~282	11
	283 ~307	12
	308 ~332	13
	333 ~357	14
	358 ~382	15
	383 ~407	16
	408 ~432	17
	433 ~457	18
	458 ~470	19
16	70~87	2
	88 ~ 127	3
	128 ~ 167	4
	168 ~207	5
	208 ~247	6
	248 ~287	7
	288 ~327	8
	328 ~367	9
	368 ~407	10
	408 ~447	11
	448 ~487	12
	488 ~527	13
	528 ~567	14
	568 ~607	15
	608 ~647	16
	648 ~670	17

N（安装孔数）
P（滑轨螺孔间距离）
E（滑轨两端螺孔圆心至端面距离）
特殊长度，我司可做长度拼接。

精度基准

行走平行度表

行走平行度指轨道螺孔锁紧后的行走精度。

精度等级与行走精度表
