水平真空吸盘缓冲型外螺纹连接

图片仅供参考

水平真空吸盘缓冲型外螺纹连接

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装连接方式	接管方式	吸盘类型	类型
JT-UVOUD	缓冲本体外螺纹连接	快速接头	平形平形带肋风琴形	带缓冲型

选型参数

选型表

型号		吸盘类型	缓冲形式	缓冲行程	配管尺寸	安装螺纹
代码	d盘径	吸盘类型	缓冲形式	缓冲行程	配管尺寸	安装螺纹
缓冲本体外连接 JT-UVOUD	2	平形 WEM11(丁腈橡胶) WEM12(硅胶) 平形带肋 WEM21(丁腈橡胶) WEM22(硅胶) 风琴形 WEM31(丁腈橡胶) WEM32(硅胶)	J (可回转型) K (不可回转型)	6 10 15 25	4(Ø4软管) 6(Ø6软管)	M8×1
	4
	6
	8
	10			10 20 30 40 50		M10×1
	13
	16
	20				4(Ø4软管) 6(Ø6软管) 8(Ø8软管)
	25
	32
	40			10 20 30 50	6(Ø6软管) 8(Ø8软管)	M14×1
	50			10 20 30 50	6(Ø6软管) 8(Ø8软管)	M14×1

平形带肋吸盘无盘径d2~d8规格。

风琴形吸盘无盘径d2~d4规格。

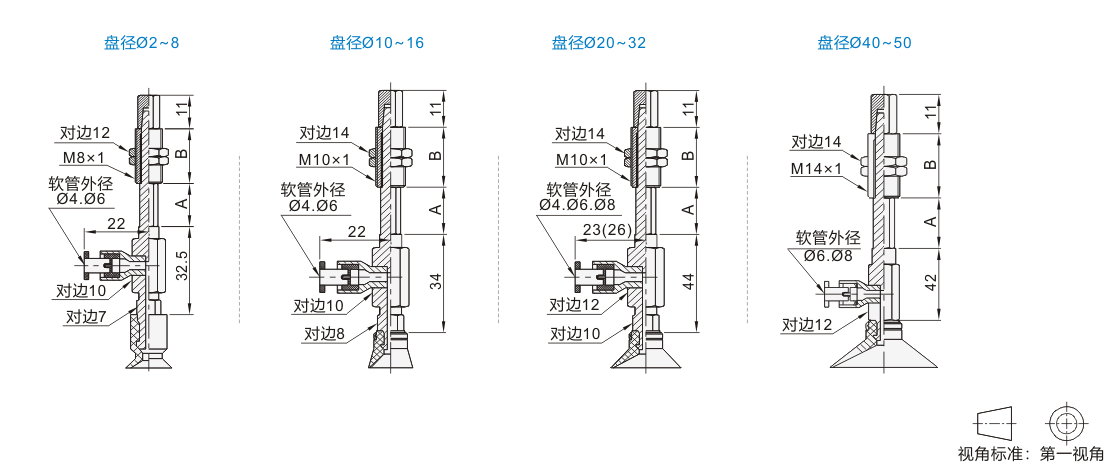

盘径	缓冲行程	A	B
2、4 6、8	6	8	15
	10	11	43
	15	16
	25	26
10、13 16、20 25、32	10	11	23
	20	21	51
	30	32	51
	40	41	77
	50	51	77
40、50	10	12	50
	20	22
	30	32
	50	52	75
