外螺纹单轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	轴承材质	轴材质	类型
JT-XLIFD	SUJ2	SUS303	外螺纹 ● 进口型 ● 标准型
JT-XLIFU	SUS440C	SUS303	外螺纹 ● 进口型 ● 标准型
JT-XLIOD	SUJ2	SUS303	外螺纹 ● 进口型 ● 加长型
JT-XLIOU	SUS440C	SUS303	外螺纹 ● 进口型 ● 加长型
JT-XLISD●	SUJ2	SUS303	外螺纹 ● 标准型 ● 标准型
JT-XLISU●	SUS420	SUS303	外螺纹 ● 标准型 ● 标准型
JT-XLISQ	SUS304	SUS303	外螺纹 ● 标准型 ● 标准型
JT-XLIDD●	SUJ2	SUS303	外螺纹 ● 标准型 ● 加长型
JT-XLIDU●	SUS420	SUS303	外螺纹 ● 标准型 ● 加长型
JT-XLIDQ	SUS304	SUS303	外螺纹 ● 标准型 ● 加长型

轴承精度 GB/T 307.1 6级
相当于 JIS B 1514 6级

螺纹头部可能突出轴承端面，突出长度无法保证，产品请以实物为准。
台阶底部有退刀槽，退刀槽尺寸请以实物为准。
不承诺品牌（仅适用进口型）。

选型参数

选型表

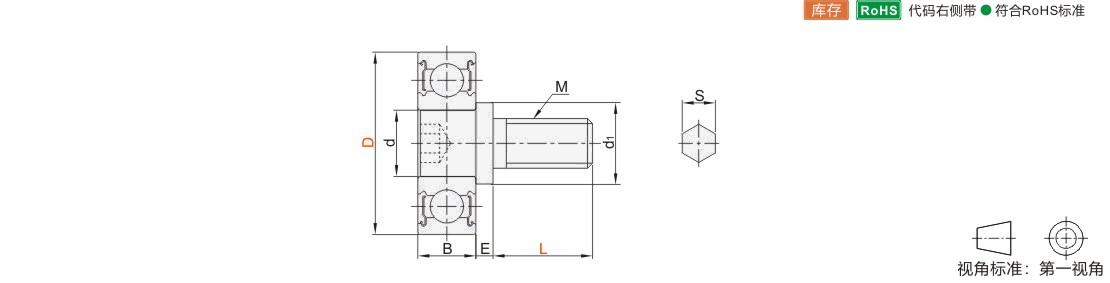

型号		L		密封圈	d	B	M	E	S	d1	配合轴承	重量(g)参考
代码	D	标准型	加长型	密封圈	d	B	M	E	S	d1	配合轴承	标准型	加长型
进口型 JT-XLIFD JT-XLIFU JT-XLIOD JT-XLIOU 标准型 JT-XLISD JT-XLISU JT-XLISQ JT-XLIDD JT-XLIDU JT-XLIDQ	6*	4	6	无指定 (钢制密封圈) 2RS （接触式橡胶密封）	3	2.5	M3×0.5	1	1.5	4	673	0.66	0.78
	7	4	6		3	3			1.5	5	683	1.00	1.11
	8*	5	8		5	2.5			2.5	7	675	1.31	1.48
	9				4	4	M4×0.7		2	6	684	2.13	2.43
	(10)				3				1.5	5	623	2.48	2.78
	11				4				2	6	694	2.92	3.22
	11A				5	5			2.5	7	685	3.54	3.84
	12				4	4			2	6	604	3.46	3.76
	13				4	5			2	6	624	4.42	4.72
	(14)				5				2.5	7	605	5.08	5.38
	15				6		M6×1.0		2.5	9	696	6.55	7.22
	16				5		M4×0.7			7	625	6.38	6.68
	17	8	12		6	6	M6×1.0			9	606	9.44	10.34
	19				6	6				9	626	11.74	12.64
	22				8	7			3	11	608	17.33	18.23
	(24)				8	8		2	3	11	628	23.49	24.38
	26				10			2.5	5	14	6000	27.82	28.72
	(28)				12			2			6001	33.77	34.66
	30				10	9		2			6200	41.84	42.73
	32	12	20		15	9	M10×1.5	2.5		17	6002	54.57	59.55
	35				15	11		3		17	6202	73.27	78.25
	37				20	9		2.5	8	25	6904	75.61	80.59
	(42)					12		5			6004	125.78	130.76
	47					14		3			6204	160.00	164.98
	52				25	15		3	10	30	6205	210.64	215.62

带*尺寸不适用JT-XLISQ/13。带( )的规格仅适用标准型JT-XLISD/JT-XLISU/JT-XLISQ/JT-XLIDD/JT-XLIDU/JT-XLIDQ。
JT-XLISQ/13无2RS(接触式橡胶密封)。
