标准V带 M/A/B/C/D型
图片仅供参考
收藏 分享

标准V带 M/A/B/C/D型

产品属性： 颜色 黑色 材质 压缩橡胶 产地 进口 种类筛选 标准V带
产品型号： 请点击左侧选项进行选型
代码皮带类型材质颜色类型
JT-EFGUSM压缩橡胶黑色进口
JT-EFBUSA压缩橡胶黑色进口
JT-EFXUSB压缩橡胶黑色进口
JT-EFMUSC压缩橡胶黑色进口
JT-EFNUSD压缩橡胶黑色进口

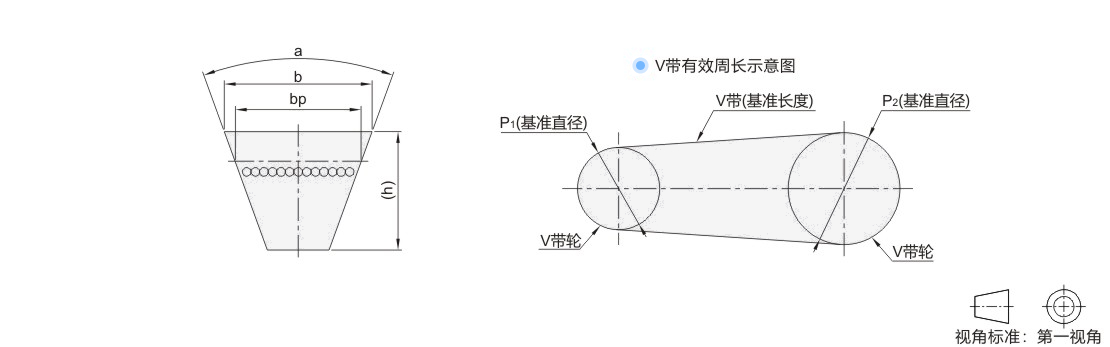

代码皮带
类型		b
顶宽		bp
节宽		(h)
高度		a
楔角
JT-EFGUSM108.55.540°
JT-EFBUSA12.5119
JT-EFXUSB16.51411
JT-EFMUSC221914
JT-EFNUSD31.52719


特点：V型皮带芯由保护层保护 ，保护层由棉或聚酯制成，
              覆盖织物上涂有橡胶以增强耐磨性。
基准长度：把V带套在规定尺寸的测量带轮上 ，在规定的张紧力下，
                     沿V带的节宽bp巡行一周所得长度。
外周长度：V带实际最外一圈的长度。

选型参数

M型

型号外周长度
代码
JT-EFGUS 508 533 559 584 610 635 660 686 711 737 762 787 813 838 864 889 914 940 965 991 1016 1041
1067 1092 1118 1143 1168 1194 1219 1245 1270


A型/B型/C型/D型

型号基准长度
代码
JT-EFBUS 508 533 559 584 610 635 660 686 711 737 762 787 813 838 864 889 914 940 965 991 1016 1041
1067 1092 1118 1143 1168 1194 1219 1245 1270 1295 1321 1346 1372 1397 1422 1448 1473 1499 1524 1549 1575 1600
1626 1651 1676 1702 1727 1753 1778 1803 1829 1854 1880 1905 1930 1956 1981 2007 2032 2057 2083 2108 2134 2159
2184 2210 2235 2261 2286 2311 2337 2362 2388 2413 2438 2464 2489 2515 2540 2591 2667 2743 2794 2845 2921 2997
3048 3099 3175 3251 3302 3429 3556 3683 3810 3937 4064 4191 4318 4572
JT-EFXUS 635 660 686 711 737 762 787 813 838 864 889 914 940 965 991 1016 1041 1067 1092 1118 1143 1168
1194 1219 1245 1270 1295 1321 1346 1372 1397 1422 1448 1473 1499 1524 1549 1575 1600 1626 1651 1676 1702 1727
1753 1778 1803 1829 1854 1880 1905 1930 1956 1981 2007 2032 2057 2083 2108 2134 2159 2184 2210 2235 2261 2286
2311 2337 2362 2388 2413 2438 2464 2489 2515 2540 2591 2667 2743 2794 2845 2921 2997 3048 3099 3175 3251 3302
3353 3429 3505 3556 3683 3810 3937 4064 4191 4318 4572 4826 5080 5334
JT-EFMUS 1016 1067 1143 1219 1270 1295 1321 1346 1372 1397 1422 1448 1473 1499 1524 1549 1575 1600 1626 1651 1676 1702
1727 1753 1778 1803 1829 1854 1880 1905 1930 1956 1981 2007 2032 2057 2083 2108 2134 2159 2184 2210 2235 2261
2286 2311 2337 2362 2388 2413 2438 2464 2489 2515 2540 2591 2667 2743 2794 2845 2921 2997 3048 3099 3175 3251
3302 3353 3429 3505 3556 3607 3683 3759 3810 3937 4064 4191 4318 4572 4826 5080 5334 5588 5842 6096 6350 6604
6858
JT-EFNUS 2540 2667 2794 2921 3048 3175 3302 3429 3556 3683 3810 3937 4064 4191 4318 4572 4826 5080 5334 5588 5842 6096
6350 6604 6858 7112 7620 7874 8382 9144
