链杆式法兰联轴器

图片仅供参考

链杆式法兰联轴器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体材质	表面处理	类型
JT-NAQSD	S45C	发黑	法兰连接型

产品特点：

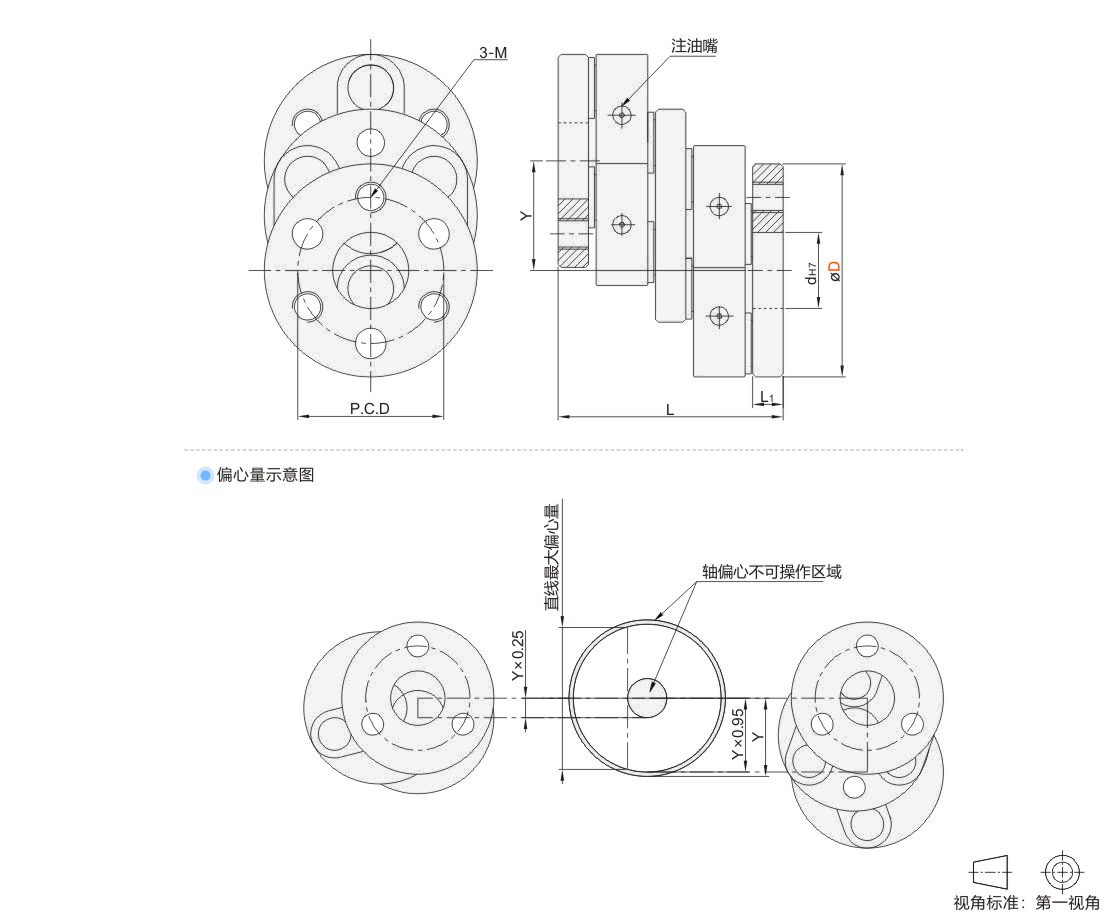

利用链杆曲柄运动的不同轴心的连接。
实现了旋转时大范围的轴平行移动。
使用温度范围：-10℃~60℃。
使用中请确保两轴的偏心量在 Y×0.25 至 Y×0.95 的范围内。
需保证两端轴的平行，使安装后及运转过程中联轴器的端面跳动满足要求。

选型参数

选型表

型号		L	Y	d	P.C.D	M	L1	链杆数量	偏心量			端面跳动允许值(mm)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	转动惯量 (kg·m²)	轴承基本负载 (N)	重量 (kg)
代码	D	L	Y	d	P.C.D	M	L1	链杆数量	最小(mm) Y×0.25	最大(mm) Y×0.95	直线最大(mm)	端面跳动允许值(mm)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	转动惯量 (kg·m²)	轴承基本负载 (N)	重量 (kg)
JT-NAQSD	70	74	36	25	48	M10	10	6	9	34	65	0.15	49	137	3000	9.03×10^-4	3870	1.3
	92	74	70	45	70	M10	10		18	66	128	0.15	68	196	2500	2.69×10^-3	3870	1.9
	120	101	90	50	90	M12	15		23	85	165	0.2	196	600	2000	1.15×10^-2	8920	4.9
	140	134	90	55	100	M16	22		23	85	165		350	1060	1800	2.8×10^-2	14120	10.4
	160	155	100	60	115	M16	25		25	95	183		640	1850	1500	5.8×10^-2	21570	15.7
	200	196	90	80	150	M20	30		23	85	165		1180	3470	1000	1.6×10^-1	30890	27
