T形导向轴支座开口夹紧型

图片仅供参考

T形导向轴支座开口夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-SMRSD	S45C	发黑	1个内六角圆柱头螺钉	开口型
JT-SMRSU	S45C	喷细砂无电解镀镍	1个内六角圆柱头螺钉 (不锈钢)	开口型
JT-SMRSX	SUS304	—	1个内六角圆柱头螺钉 (不锈钢)	开口型
JT-SMRSM	A5052	喷细砂本色阳极氧化	1个内六角圆柱头螺钉 (不锈钢)	开口型

D30～50有2个附件内六角圆柱头螺钉。
开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

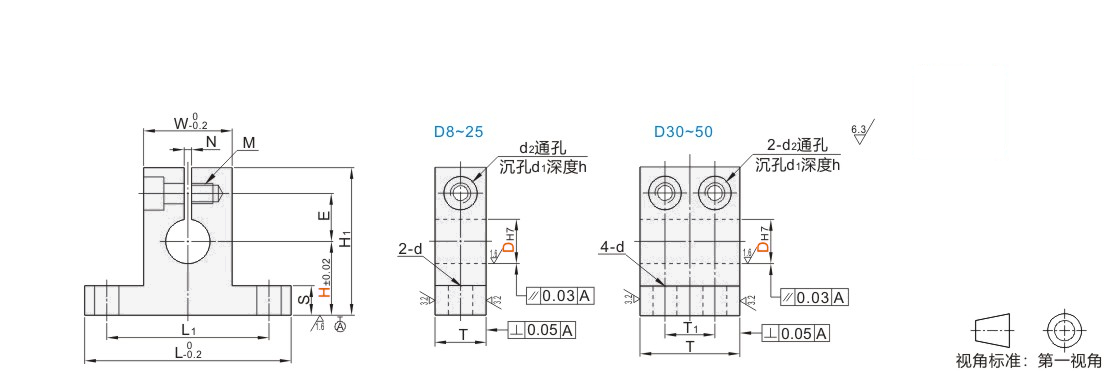

型号			H	L	H1	T	T1	S	W	L1	d	E	M	d2	d1	h	N
代码	DH7		H	L	H1	T	T1	S	W	L1	d	E	M	d2	d1	h	N
JT-SMRSD JT-SMRSU JT-SMRSX JT-SMRSM	8	+0.015 0	10 15 20 25 30 40	48	H+18	15	—	5.8	23.8	36	6.6	11	M6贯通	7	11	7	1.2~2.3
	10	+0.015 0	10 15 20 25 30 40 50 60		H+19	15						12
	12	+0.018 0	10 15 20 25 30 40 50 60		H+21	18						14
	13		15 20 25 30 40 50 60		H+21	18						14
	15		15 20 25 30 40 50 60	54	H+23	20			29.8	42		16
	16		15 20 25 30 40 50 60	54	H+23	20			29.8	42		16
	20	+0.021 0	20 25 30 40 50 60 80	67	H+29	25		7.8	34.8	50	9	19	M8贯通	9	14	9
	25		20 25 30 40 50 60 80	67	H+31	30		7.8	34.8	50	9	22
	30		25 30 40 50 60 80	85	H+33	35	17.5	9.8	44.8	65	6.6	24					1.2~3.5
	35	+0.025 0	25 30 40 50 60 80	85	H+36	35	17.5		44.8	65	6.6	27
	40		30 40 50 60 80	100	H+38	40	20		59.8	80	9	29	M8深16
	50		40 50 60 80	125	H+51	50	25	14.8	74.8	100	11	38	M12深25	14	20	13
