外径D(mm) *

定位块圆形底座型锥型

图片仅供参考

定位块圆形底座型锥型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 上部	材质 / 下部	材质 / 垫片	硬度 / 上部	硬度 / 下部	硬度 / 垫片	表面处理 / 上部	表面处理 / 下部	表面处理 / 垫片	类型
JT-FNVOD	铬钢	铬钢	S45C	50HRC~	50HRC~	一	一	一	镀铬	圆形底座型
JT-FNVOU	铬钢	铬钢	S45C	50HRC~	50HRC~	一	一	一	镀铬	单面切割型
JT-FNVOQ	铬钢	铬钢	S45C	50HRC~	50HRC~	一	镀铬	镀铬	一	双面切割型

特点：在调整高度时可通过研磨垫片，来轻松调整高度。
JT-FNVOQ仅V面区域高频淬火50HRC~。

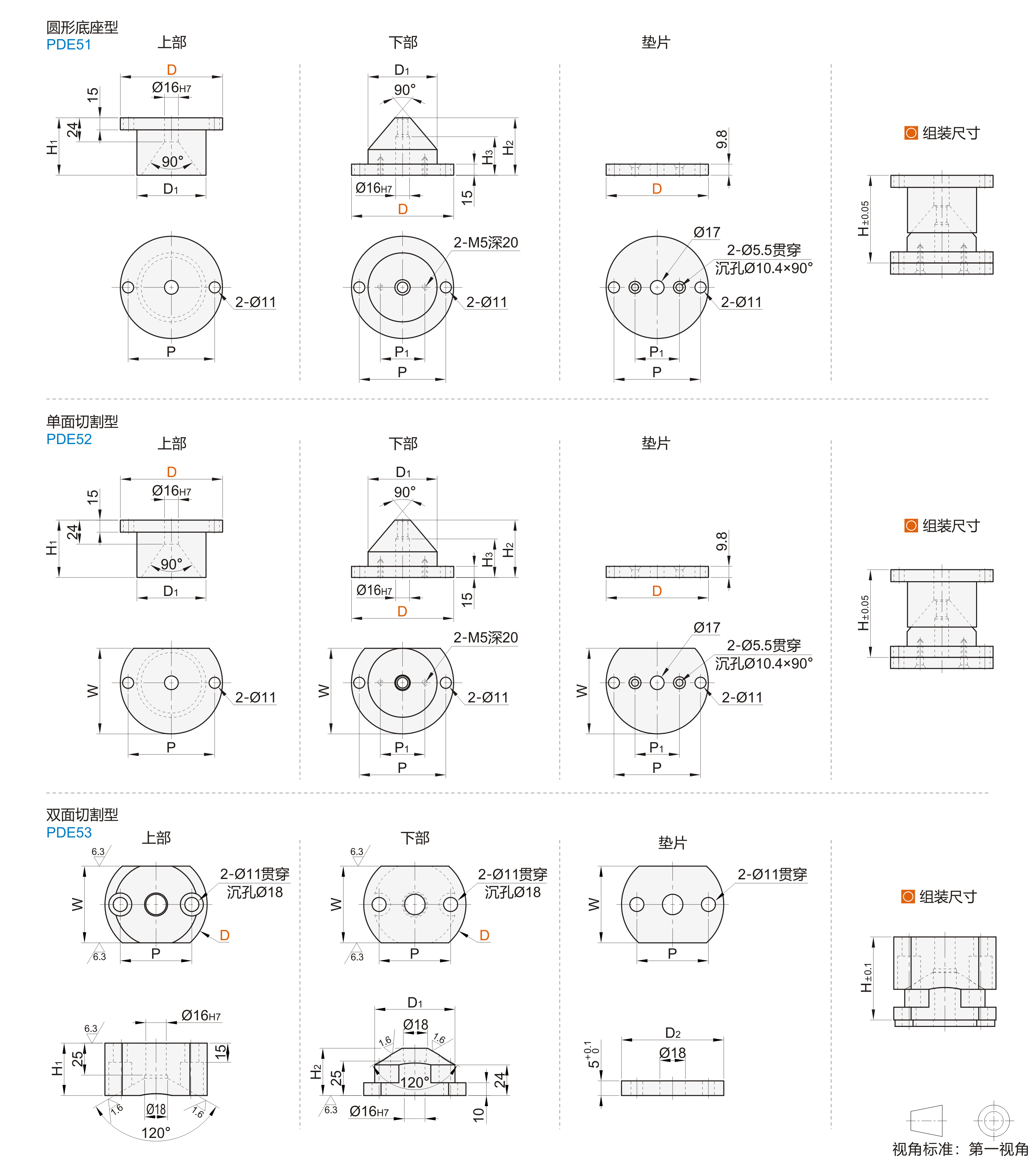

选型参数

圆形底座型/单面切割型

型号		D1	P	P1	H	H1	H2	H3	W (仅JT-FNVOU)
代码	D	D1	P	P1	H	H1	H2	H3	W (仅JT-FNVOU)
JT-FNVOD	100	58	76	40.5	80	40	56	35	79
JT-FNVOU	120	78	96	50.5	90	50	66	45	99

双面切割型

型号		D1	D2	W	P	H	H1	H2
代码	D	D1	D2	W	P	H	H1	H2
JT-FNVOQ	80	65	78	60	56	65	41	37
JT-FNVOQ	100	85	98	80	76	75	51	42
