直柱型带轴承配管滚轮

图片仅供参考

直柱型带轴承配管滚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 芯材	材质 / 衬层	材质 / 轴承	表面处理	类型
JT-EBMDX	铝合金	—	钢	本色阳极氧化	带轴承配管型 ● 直柱形
JT-EBMDL	钢	—	钢	喷细砂无电解镀镍	带轴承配管型 ● 直柱形
JT-EBMDM	不锈钢	—	钢	—	带轴承配管型 ● 直柱形

轴承可拆卸，发货时使用胶带临时固定。

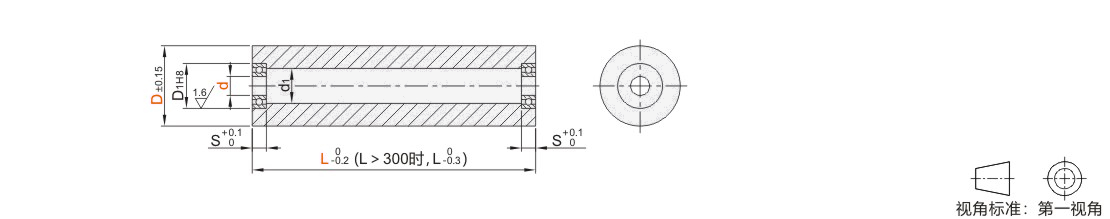

选型参数

选型表

型号		d	L	S	D1	d1			使用轴承
代码	D	d	L	S	D1	JT-EBMDX	JT-EBMDL	JT-EBMDM	使用轴承
JT-EBMDX JT-EBMDL JT-EBMDM	20	6	100 150 200	5	15	11	12	13	696ZZ×2
	20	8	100 150 200	5	16	11	12	13	688ZZ×2
	30	8	100 150 200 250 300 350 400 450 500	6	19	15	—	—	698ZZ×2
		8A		7	22		15.8	18	608ZZ×2
		10		6	22				6900ZZ×2
		12		6	24				6901ZZ×2
	35	10		6	22	17	18.1	18	6900ZZ×2
		12		6	24				6901ZZ×2
		15		7	28				6902ZZ×2
	40	8		8	24	17	18.7	20	628ZZ×2
		10		8	26	17			6000ZZ×2
		12		6	24	22			6901ZZ×2
		15		7	28	17			6902ZZ×2
		20		7	32	22	22.7	22	6804ZZ×2
	50	10		9	30	17	18	22	6200ZZ×2
		12		8	28	22			6001ZZ×2
		15		7	28	17			6902ZZ×2
		20		9	37	27	30	28	6904ZZ×2
		25		9	42	27	30	28	6905ZZ×2
	60	12		10	32	22	—	—	6201ZZ×2
		15		9	32				6002ZZ×2
		20			37				6904ZZ×2
		25			42	32			6905ZZ×2
		30			47	32			6906ZZ×2
	80	25		15	52	41			6205ZZ×2
		30		13	55				6006ZZ×2
		35		10	55				6907ZZ×2
