选型参数

轴承内径d *

适用电机法兰尺寸F *

中心高h *

丝杠支座组件高型

图片仅供参考

丝杠支座组件高型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ③④⑥	表面处理 / ①③④⑥	类型
JT-IVAUS	铸铁	S45C	发黑	整合型传动座 ● 高型

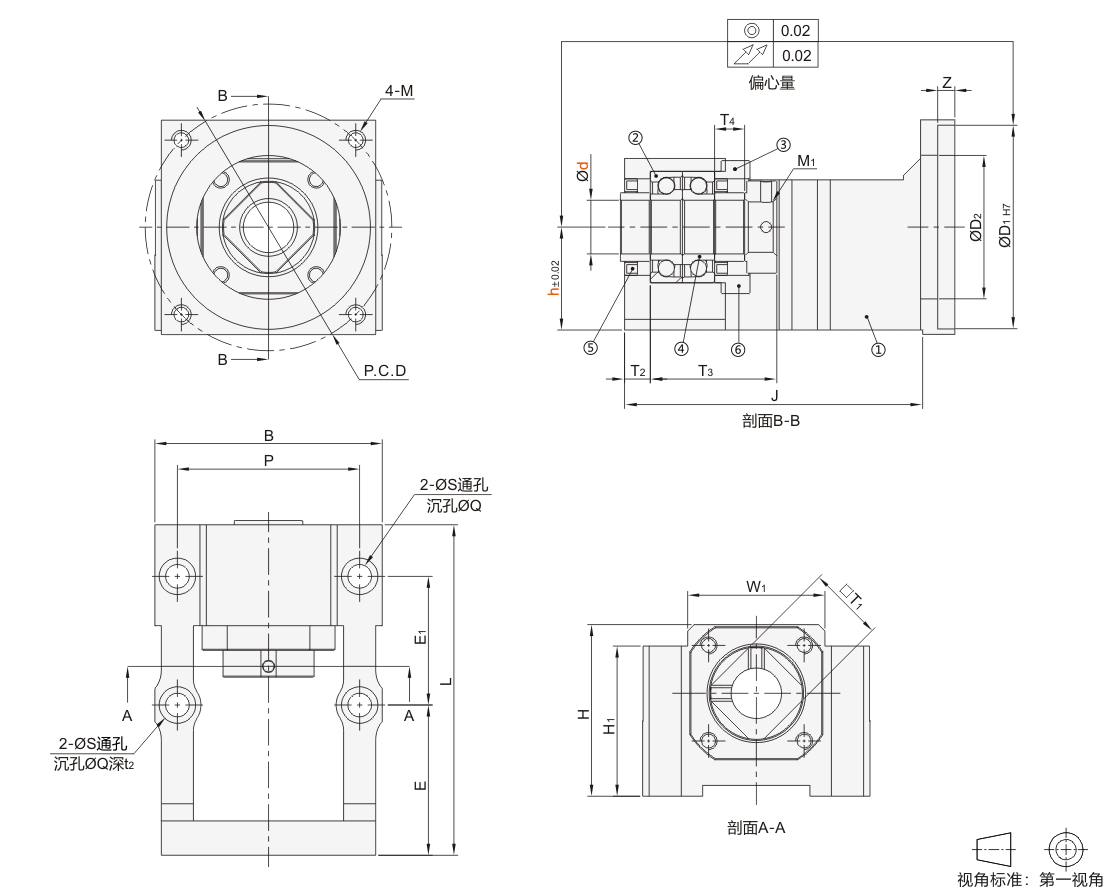

构成零件

编号				零件名称								数量
①				传动座本体								1
②				轴承								1组
③				压板								1
④				间隔环								2
⑤				油封								2
⑥				锁紧螺母								1组

使用之轴承经预压处理，轴向0间隙。

轴承采用P5配对DF组装，最适宜滚珠丝杆使用。

选型参数

选型表

型号				适用电机类型	ØD1	P.C.D	M	Z	ØD2	B	P	L	J	E	E1	S	Q	t1	t2	H	H1	W1	T1	T2	T3	T4	M1	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																									支撑侧	止口规格	安装 P.C.D
代码	d	F*	h																									支撑侧	止口规格	安装 P.C.D
JT-IVAUS	25	90	48	伺服电机	80	100	M6	8	67	110	85	154	平底	70	60	11	17	13	11	80	70	64	35	12	59	14	M25×1.5	JT-IVXLD-25	80	100
		100			95	115	M8						139																95	115
		100A				115	M6																							115
		110				130	M8																							130

*带A为安川电机，不带为其它品牌电机。
