快插接头 45°弯型外螺纹

图片仅供参考

快插接头 45°弯型外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理 / 主体	类型
JT-LTTNFD	黄铜	黄铜	POM	镀镍	外螺纹 ● 45度弯接头

选型参数

选型表

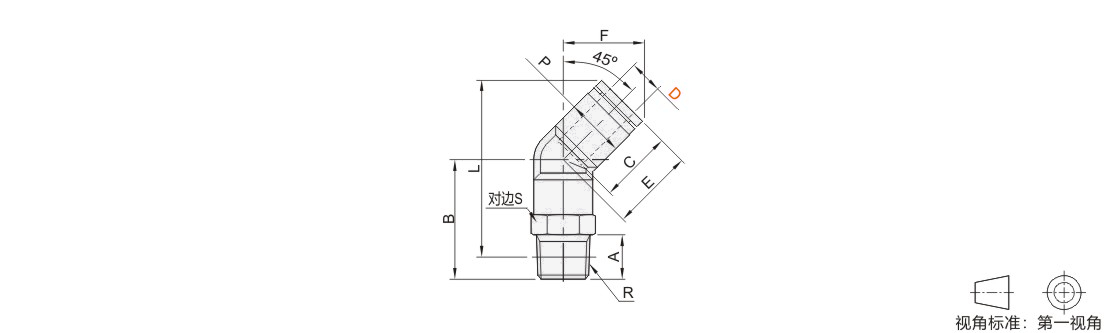

型号		公称型号	R	A	B	L	P	C	S	有效断面积（mm^²)	重量 (g)
代码	D	公称型号	R	A	B	L	P	C	S	有效断面积（mm^²)	重量 (g)
JT-LTTNFD	4	M5	M5	3.5	19	30.5	11	11	12	1.57	8.2
	4	1	R1/8	7.5	21.5	32.6	11.4	11		7.95	9.2
	6	M5	M5	3.5	21.5	34.5	13	11.6		1.57	9.3
	6	1	R1/8	7.5	24	36	13.2	11.6		7.95	10.3
	8	1	R1/8	7.5	27.5	43	14.5	18.1	14	16.58	13.7
		2	R1/4	10	30	43.5			14	22.67	JT-VMPDOCSUZMPNZFZ.7
		3	R3/8	10.5	31	44			17	22.67	21.4
	10	2	R1/4	10	33	49.5	18.5	20.2		31.79	24.8
	10	3	R3/8	10.5	33.5	50	18.5	20.2		36.17	26.6
	12	2	R1/4	10	35	54	21	23.4		31.79	28.5
		3	R3/8	10.5	35.5	54.5				36.17	30.3
		4	R1/2	13.5	39	56			21	36.17	41.3
