H3M型免键圆弧齿同步轮

图片仅供参考

H3M型免键圆弧齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套代码
EBM51	H3M090	9	3.0	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
EBM52	H3M090	9	3.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
EBM55	H3M090	9	3.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18
EBM61	H3M120	12	3.0	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
EBM62	H3M120	12	3.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
EBM65	H3M120	12	3.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18
EBM71	H3M150	15	3.0	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
EBM72	H3M150	15	3.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
EBM75	H3M150	15	3.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18

由于本体宽度限制，部分规格本体无导入部位J,胀套贯穿本体。

选型参数

选型表

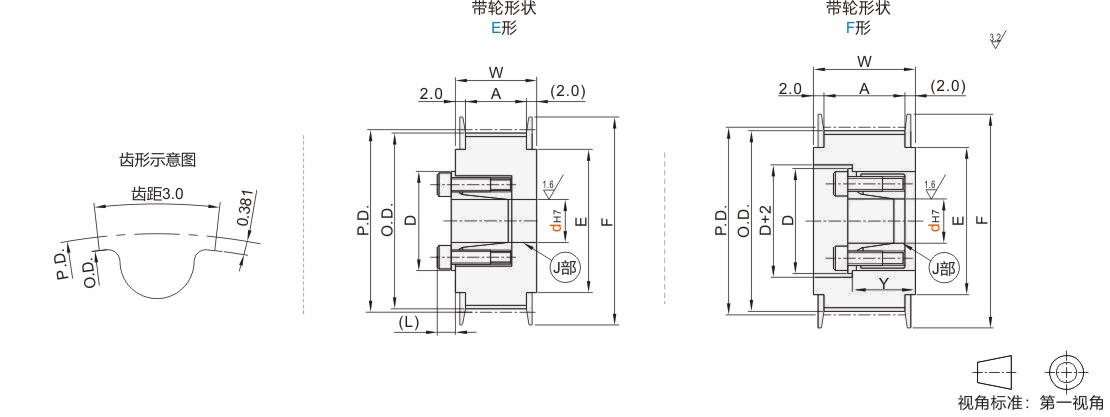

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)				Y (仅F形)	P.D.	O.D.	F	E	A	W
型号			H3M090	H3M120	H3M150
代码	齿数		E形	E形	E形	F形
JT-VXGOD-H3M090 JT-VXGOU-H3M090 JT-VXGOO-H3M090 JT-VXGXD-H3M120 JT-VXGXU-H3M120 JT-VXGXO-H3M120 JT-VXGLD-H3M150 JT-VXGLU-H3M150 JT-VXGLO-H3M150	34	E F	6	6	6	6	14	32.47	31.71	40	28	H3M090 A:11 W:15 H3M120 A:14 W:18 H3M150 A:17 W:21
	36		6	6	6	6		34.38	33.62	40	28
	40		8	8	8	8		38.2	37.44	44	32
	44		8•10	8•10	8•10	8•10		42.02	41.26	48	36
	48		8•10	8•10	8•10•12	8•10		45.84	45.JT-VMPSLCSFZMPNZFZ	50	38
	50		8•10	8•10	8•10•12•14	8•10		47.75	46.98	52	40
	60		8•10	8•10	8•10•12•14~17	8•10		57.3	56.53	61	45
	72		8•10	8•10	8•10•12•14~19	8•10		68.75	68	74	58

带轮形状F仅适用H3M150。

胀套孔径尺寸表

dH7	容许最大扭矩N•m	D	(L)
6	12.7	21.5	6
8	19.6	23.5
10	27.5	25.5
12	44.1	28.5	6.5
14	63.7	30.5
15	80.4	31.5
16	83.3	33
17	92.2	33.5
18	95.1	34.5
19	98.1	35.5

此表仅适用EUX16/18,EUX17尺寸表参考，EUX16/18,EUX17详见怡合达网站。
