平底活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-MSIDX	平底活动型	SUS304	—	—	N	尼龙	黑色	双滚珠轴承
JT-MSIDL	平底活动型	SUS304	—	塑料单刹	N	尼龙	黑色	双滚珠轴承

采用不锈钢轴承。
受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。
特点：
● 双轴承结构，转向采用钢珠结构，灵活转动。
● 耐温性：-35℃~75℃。
● 硬度70D。
● 移动速度2km/h。
● 安装高度低，设备移动平稳。
● 不锈钢材质，适用于半导体设备，医疗设备。
用途：
● 医疗设备，半导体设备，工业机柜。

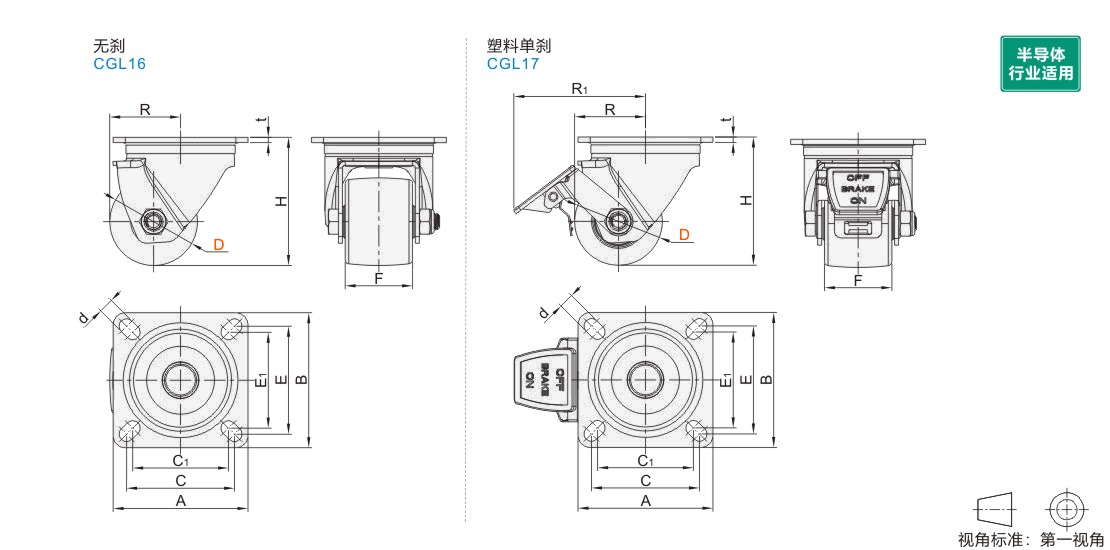

选型参数

选型表

型号		轮部代号	H	F	A	B	C	C1	E	E1	d	R	R1	t	容许载荷 (kg)	参考重量(kg)
代码	D	轮部代号	H	F	A	B	C	C1	E	E1	d	R	R1	t	容许载荷 (kg)	JT-MSIDX	JT-MSIDL
无刹 JT-MSIDX 塑料单刹 JT-MSIDL	65	N	95	50	100	100	80	71	80	71	11	52.5	97.4	4	500	1.102	1.153
无刹 JT-MSIDX 塑料单刹 JT-MSIDL	75	N	105	50	100	100	80	71	80	71	11	55	97.5	4	600	1.182	1.246
