还有0项未选择重置

选择代码

代码参数

安装侧端面形状

导入表面形状

材质

硬度

表面处理

选型参数

前端形状 *

安装部直径D(mm) *

螺纹直径M(mm) *

定位部直径P(mm) *

6~35/0.01

定位部长度B(mm) *

2~60/0.1

导入部圆弧尺寸R(mm) *

1~500/1

导入部小径尺寸G(mm) *

1~35/1

安装部长度L(mm) *

6~42/1

图片仅供参考

大头型内螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RQPSD	标准型 / 圆型	SKS3	淬火硬度53~58HRC	—
JT-RQPUD	标准型 / 多棱型	SKS3	淬火硬度53~58HRC	—
JT-RQPFD	直杆型 / —	SKS3	淬火硬度53~58HRC	—
JT-RQPSU	标准型 / 圆型	SKS3	淬火硬度53~58HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RQPUU	标准型 / 多棱型	SKS3	淬火硬度53~58HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RQPFU	直杆型 / —	SKS3	淬火硬度53~58HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RQPSQ	标准型 / 圆型	S45C	淬火硬度43~48HRC	—
JT-RQPUQ	标准型 / 多棱型	S45C	淬火硬度43~48HRC	—
JT-RQPFQ	直杆型 / —	S45C	淬火硬度43~48HRC	—
JT-RQPSF	标准型 / 圆型	S45C	淬火硬度43~48HRC	发黑
JT-RQPUF	标准型 / 多棱型	S45C	淬火硬度43~48HRC	发黑
JT-RQPFF	直杆型 / —	S45C	淬火硬度43~48HRC	发黑
JT-RQPSO	标准型 / 圆型	S45C	淬火硬度43~48HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RQPUO	标准型 / 多棱型	S45C	淬火硬度43~48HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RQPFO	直杆型 / —	S45C	淬火硬度43~48HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RQPDD	标准型 / 圆型	SUS304	—	—
JT-RQPQD	标准型 / 多棱型	SUS304	—	—
JT-RQPOD	直杆型 / —	SUS304	—	—
JT-RQPDU	标准型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
—	标准型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-RQPOU	直杆型 / —	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-RQPDX	标准型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RQPQX	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RQPOX	直杆型 / —	SUS440C	淬火硬度48~53HRC	—

SUS440C材质内螺纹标准型的D部加工有识别槽。
工艺孔加工条件：前端形状A:B≥4；前端形状B:B≥4且G＞3；前端形状C:B≥4且R≥3。
(工艺孔详细尺寸见产品简介)

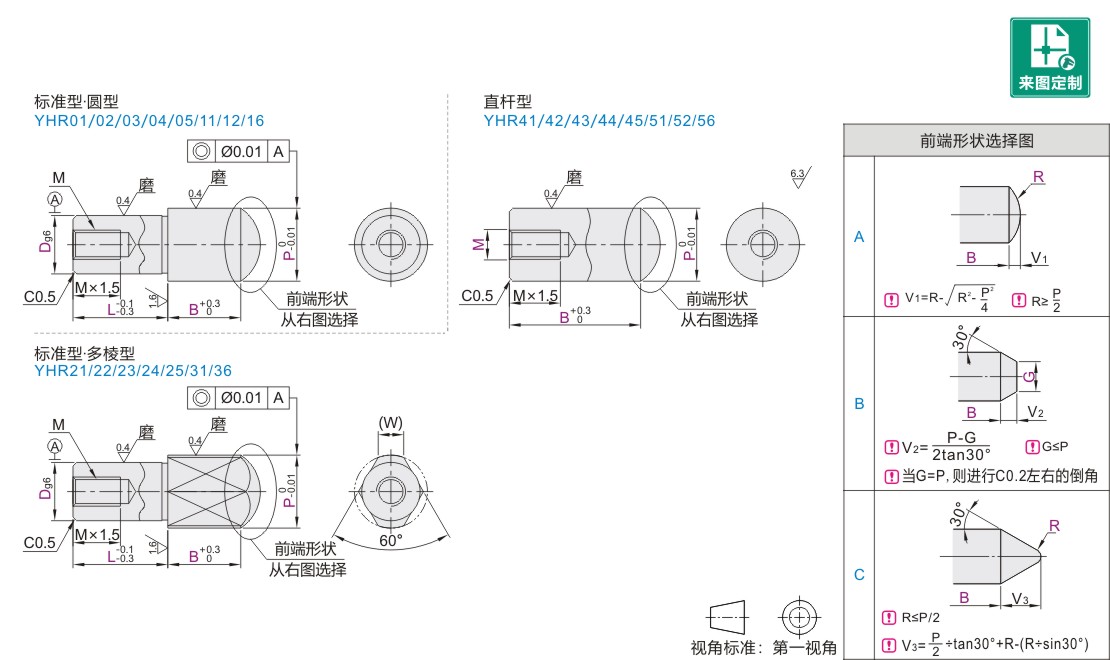

选型参数

标准型

型号				最小单位0.01	最小单位0.1	R 最小单位1	G 最小单位1	最小单位1	M	(W)
代码	前端形状	Dg6		P	B	仅A形、C形	仅B形	L	M	(W)
圆型多棱型 JT-RQPSD JT-RQPUD JT-RQPSU JT-RQPUU JT-RQPSQ JT-RQPUQ JT-RQPSF JT-RQPUF JT-RQPSO JT-RQPUO JT-RQPDD JT-RQPQD JT-RQPDU JT-RQPQX JT-RQPDX	A B C	6	-0.004 -0.012	6.50~12.00	2.0~40.0(12.0)	A形 R≥P/2且R≥4 C形 R≤P/2	G≤P	6~15	M3	3
		8	-0.005 -0.014	9.00~15.00	2.0~40.0(15.0)			8~18	M4	3.5
		10T		11.00~20.00	3.0~50.0(20.0)			6(12)~18	M4	4
		10		11.00~20.00				10(12)~22	M5	4
		12T	-0.006 -0.017	13.00~20.00				8(12)~20	M4	5
		12		13.00~20.00				12~26	M5	5
		16T		17.00~25.00	5.0~50.0(20.0)			10(14)~26	M6	7
		16		17.00~25.00				16~35	M8	7
		20T	-0.007 -0.020	21.00~35.00				12(18)~32	M6	9
		20	-0.007 -0.020	21.00~35.00				20~42	M8	9

( )内B·L尺寸适用于多棱型。

直杆型

型号			最小单位0.01	最小单位0.1	R 最小单位1	G 最小单位1
代码	前端形状	M	P	B	仅A形、C形	仅B形
JT-RQPFD JT-RQPFU JT-RQPFQ JT-RQPFF JT-RQPFO JT-RQPOD JT-RQPOU JT-RQPOX	A B C	3	6.00~10.00	10.0~25.0	A形 R≥P/2 C形 R≤P/2	G≤P
		4	7.00~12.00	11.0~25.0
		5	8.00~16.00	13.0~30.0
		6	9.00~20.00	15.0~40.0
		8	11.00~20.00	19.0~50.0
		10	14.00~22.00	23.0~50.0
		12	18.00~25.00	28.0~60.0
		16	22.00~30.00	35.0~60.0
		20	26.00~30.00	44.0~60.0

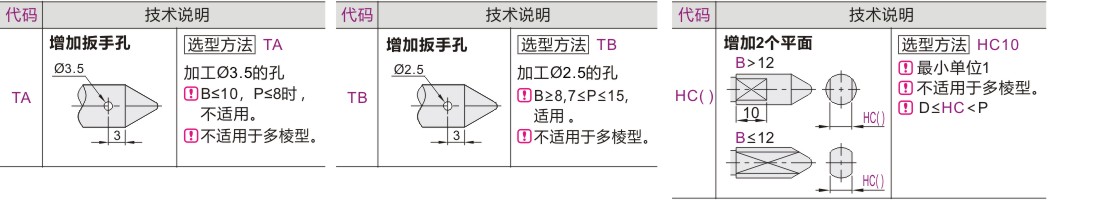

可选加工参数

暂未上传文档资料
