重载型焊接蝶形铰链

图片仅供参考

重载型焊接蝶形铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理	类型
JT-VQAFDU	经济型	SUS304	喷砂	方型 ● 重载型
JT-QAFDD	精密型	SUS304	拉丝	方型 ● 重载型

选型参数

选型表

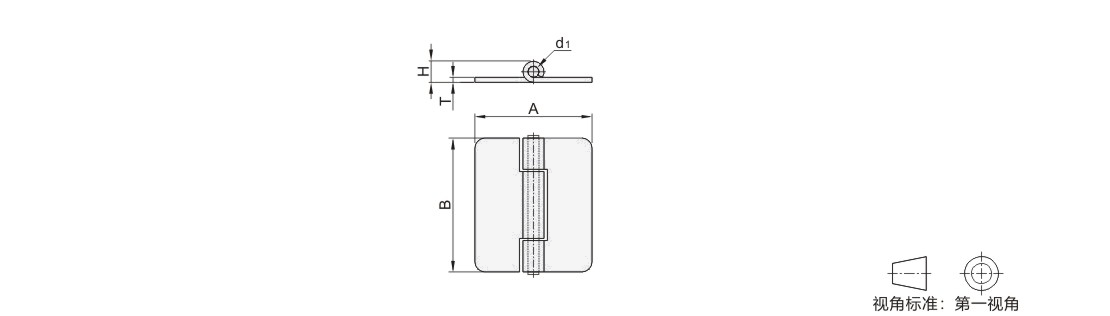

型号		A		B			H		T		d1				负载 (kg)		参考重量 (kg/pcs)
型号																						代码	规格
JT-QAFDD JT-VQAFDU	50																					50		50			12		3		6				20		0.09
	60	64		60			25		0.13
	75	70		75			30		0.17
	100	100		100			20		4		12				60		0.53
	125	100		125											70		0.62
	150	120		150											90		0.85

容许负载为使用2个时的数值。
