直线导轨滑块长法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HXFSD	普通级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HXFSQ	普通级	上锁式	双滑块	上锁式	S55C	SNCM220	组件
JT-HXFSO	精密级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HXFSX	精密级	上锁式	双滑块	上锁式	S55C	SNCM220	组件

精度等级选型参照精度等级表。

选型参数

选型表

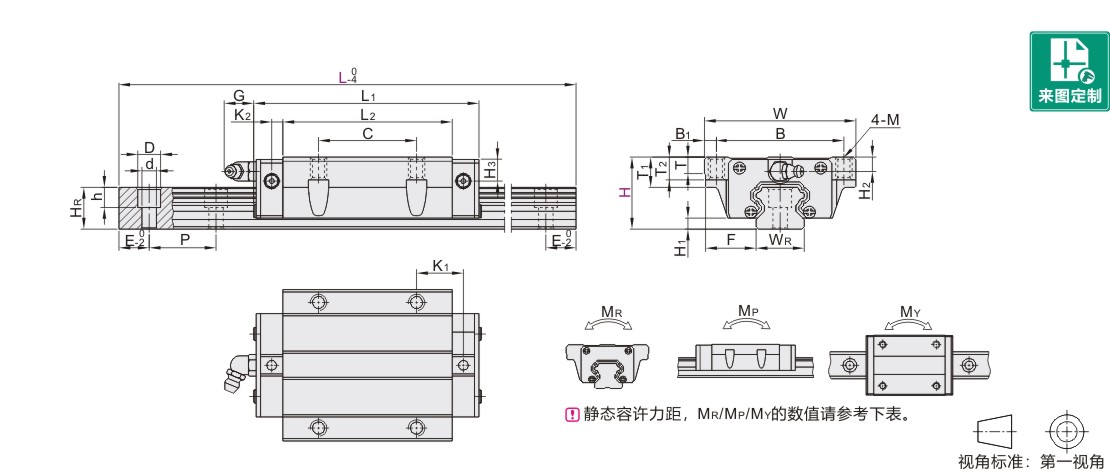

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	B1	C	L1	L2	K1	K2	G	M	T	T1	T2
JT-HXFSD JT-HXFSQ JT-HXFSO JT-HXFSX	30	110~1480	5	21.5	63	53	5	40	88.8	67.2	18.6	5.8	12	M6	7	10	9.5
	36	160~1480	6.5	23.5	70	57	6.5	45	100.6	78	22	5.8	12	M8	11	16	10
	42	160~1480	8	31	90	72	9	52	119.2	93.6	27.1	6.8	12	M10	11	18	10
	48	200~2655	9.5	33	100	82	—	62	136.6	106.4	—	8.6	11.5	M10	13	21	13
	60	255~3486	10	37.5	120	100		80	169.5	134.3		10.6	13.5	M12	13	25	15
	70	300~3865	13	43.5	140	116		95	200.1	157.5		8.9		M14	19	32	17
	90	370~3927	15	53.5	170	142		110	253	203		8.9		M16	21.5	37.5	23

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑块尺寸		滑轨尺寸							基本额定负载(KN)		容许静力矩(KN-m)			重量
H2	H3	WR	HR	D	h	d	P	固定螺钉	C(动)	C0(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
5	5	20	18	9.5	8.5	6	60	M5×16	23.3	39.3	0.38	0.39	0.39	0.52	2.4
6	6	23	22	11	9	7	60	M6×20	34.4	56.6	0.63	0.67	0.67	0.82	3.4
7	7	28	26	14	12	9	80	M8×25	47.9	77	1.05	1.07	1.07	1.43	4.8
8	8	34	29	14	12	9	80	M8×25	63.6	100.6	1.67	1.6	1.6	2.11	6.6
10	10	45	38	20	17	14	105	M12×35	102.4	157.3	3.43	3.13	3.13	3.9	11.5
11	11	53	44	23	20	16	120	M14×45	151.1	226.4	6	5.4	5.4	5.49	15.5
19	19	63	53	26	22	18	150	M16×50	253.5	375.9	11.84	11.84	11.84	11.89	21.9

H30~H42

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1
		30	110~139	2	E=[L-(N-1)xP]/2
			140~199	3
200~259	4
260~319	5
320~379	6
380~439	7
440~499	8
500~559	9
560~619	10
620~679	11
680~739	12
740~799	13
800~859	14
860~919	15
920~979	16
980~1039	17
1040~1099	18
1100~1159	19
1160~1219	20
1220~1279	21
1280~1339	22
1340~1399	23
1400~1459	24
1460~1480	25

N(安装孔数)/E(螺钉中心孔至端面距离)

H
		36	160~201	3	E=[L-(N-1)xP]/2
			202~261	4
262~321	5
322~381	6
382~441	7
442~501	8
502~561	9
562~621	10
622~681	11
682~741	12
742~801	13
802~861	14
862~921	15
922~981	16
982~1041	17
1042~1101	18
1102~1161	19
1162~1221	20
1222~1281	21
1282~1341	22
1342~1401	23
1402~1461	24
1462~1480	25

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1	N (安装孔数)	E
H		L 最小单位1	N (安装孔数)	E	42	160~183	2	E=[L-(N-1)xP]/2
184~263	3
264~343	4
344~423	5
424~503	6
504~583	7
584~663	8
664~743	9
744~823	10
824~903	11
904~983	12
984~1063	13
1064~1143	14
1144~1223	15
1224~1303	16
1304~1383	17
1384~1463	18
1464~1480	19

H48~H90

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
48	200~255	3	E=[L-(N-1)xP]/2
	256~335	4
	336~415	5
	416~495	6
	496~575	7
	576~655	8
	656~735	9
	736~815	10
	816~895	11
	896~975	12
	976~1055	13
	1056~1135	14
	1136~1215	15
	1216~1295	16
	1296~1375	17
	1376~1455	18
	1456~1535	19
	1536~1615	20
	1616~1695	21
	1696~1775	22
	1776~1855	23
	1856~1935	24
	1936~2015	25
	2016~2095	26
	2096~2175	27
	2176~2255	28
	2256~2335	29
	2336~2415	30
	2416~2495	31
	2496~2575	32
	2576~2655	33

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
60	255~336	3	E=[L-(N-1)xP]/2
	337~441	4
	442~546	5
	547~651	6
	652~756	7
	757~861	8
	862~966	9
	967~1071	10
	1072~1176	11
	1177~1281	12
	1282~1386	13
	1387~1491	14
	1492~1596	15
	1597~1701	16
	1702~1806	17
	1807~1911	18
	1912~2016	19
	2017~2121	20
	2122~2226	21
	2227~2331	22
	2332~2436	23
	2437~2541	24
	2542~2646	25
	2647~2751	26
	2752~2856	27
	2857~2961	28
	2962~3066	29
	3067~3171	30
	3172~3276	31
	3277~3381	32
	3382~3486	33

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
70	300~385	3	E=[L-(N-1)xP]/2
	386~505	4
	506~625	5
	626~745	6
	746~865	7
	866~985	8
	986~1105	9
	1106~1225	10
	1226~1345	11
	1346~1465	12
	1466~1585	13
	1586~1705	14
	1706~1825	15
	1826~1945	16
	1946~2065	17
	2066~2185	18
	2186~2305	19
	2306~2425	20
	2426~2545	21
	2546~2665	22
	2666~2785	23
	2786~2905	24
	2906~3025	25
	3026~3145	26
	3146~3265	27
	3266~3385	28
	3386~3505	29
	3506~3625	30
	3626~3745	31
	3746~3865	32

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
90	370~477	3	E=[L-(N-1)xP]/2
	478~627	4
	628~777	5
	778~927	6
	928~1077	7
	1078~1227	8
	1228~1377	9
	1378~1527	10
	1528~1677	11
	1678~1827	12
	1828~1977	13
	1978~2127	14
	2128~2277	15
	2278~2427	16
	2428~2577	17
	2578~2727	18
	2728~2877	19
	2878~3027	20
	3028~3177	21
	3178~3327	22
	3328~3477	23
	3478~3627	24
	3628~3777	25
	3778~3927	26

P：螺钉孔间距离

E：螺钉中心孔至端面距离

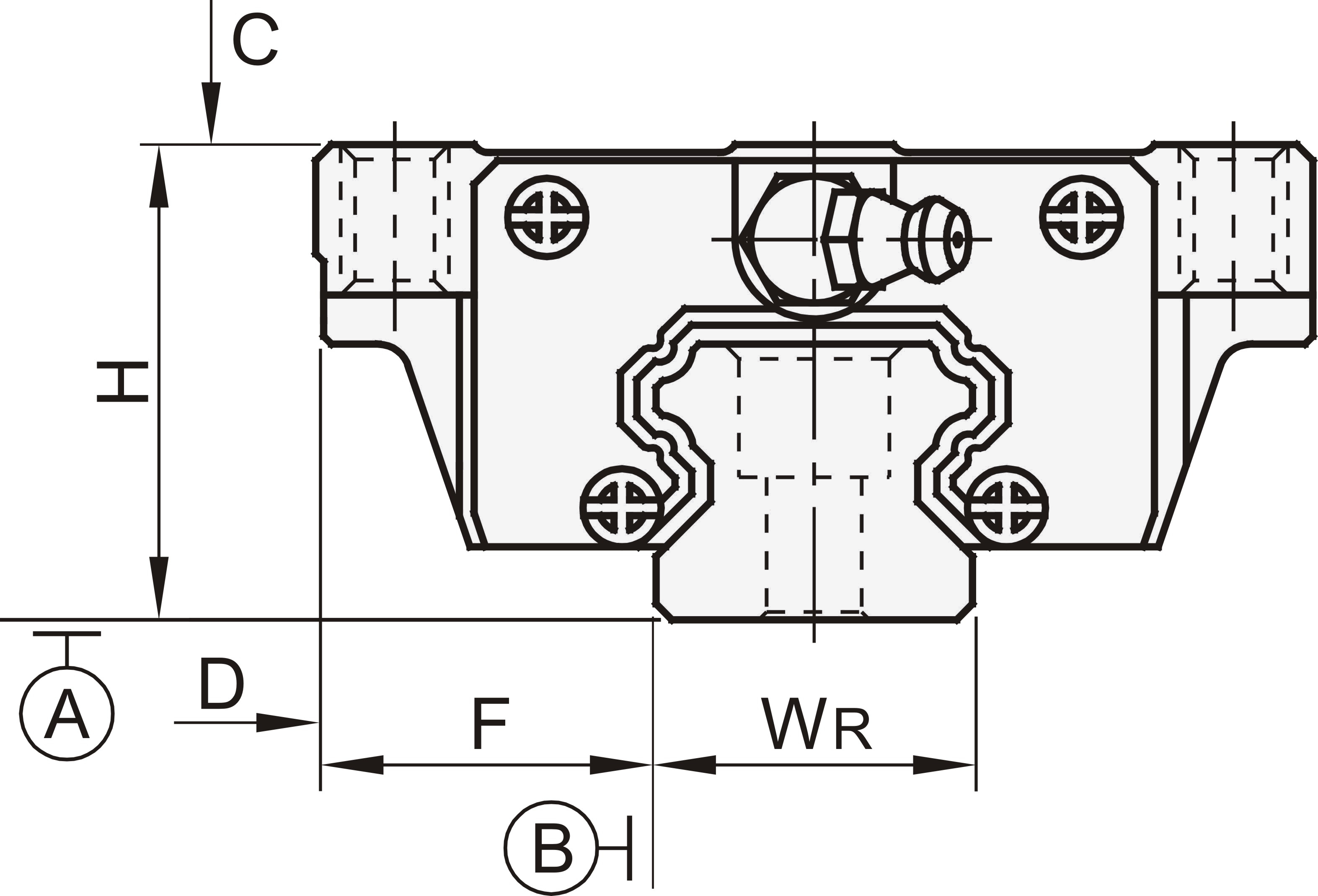

精度基准

尺寸精度		普通级								精密级
尺寸精度		24	30	36	42	48	60	70	90	24	30	36	42	48	60	70	90
单滑块	高度H的容许尺寸误差	±0.1					±0.1			±0.03		±0.04		0 -0.04	0 -0.05		0 -0.07
单滑块	宽度F的容许尺寸误差	±0.1					±0.1			±0.03		±0.04		0 -0.04	0 -0.05		0 -0.07
双滑块	高度H的相互误差	0.02		0.02			0.03			0.01		0.01		0.07			0.01
双滑块	宽度F的相互误差	0.02		0.03			0.03			0.015		0.015		0.07			0.015
滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度		详情请在怡合达网站搜索查看
