菱形座外球面球轴承

图片仅供参考

菱形座外球面球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	表面处理 / 轴承座	类型
SBPFL...-TR	优质碳素结构钢	GCr15	镀锌	菱形座外球面球轴承

选型参数

选型表

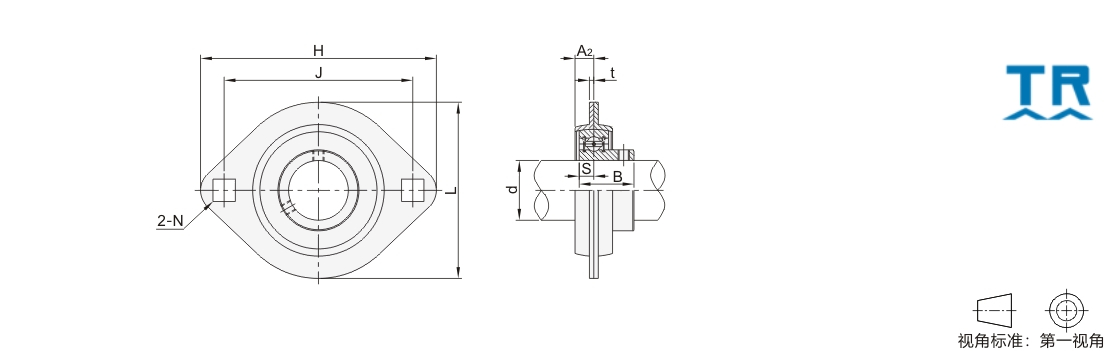

型号	d	H	J	A₂	L	N	t	S	B	螺栓	紧定扭力（N·m）	额定负荷(N)		重量（Kg）
型号	d	H	J	A₂	L	N	t	S	B	螺栓	紧定扭力（N·m）	动(Cr)	静(Cor)	重量（Kg）
JT-CXFAIUSD-TR	12	81	63.5	7	59	7.5	2	6	22	M6	3~6	9550	4780	0.18
JT-CXFAIUSU-TR	15													0.17
JT-CXFAIUSQ-TR	17													0.16
JT-CXFAIUSF-TR	20	90	71.5	8	67	9		7	25	M8	6~10	12800	6650	0.22
JT-CXFAIUSO-TR	25	95	76	9	71	9		7.5	27	M8	6~10	14000	7880	0.27
JT-CXFAIUSX-TR	30	113	90.5	9	84	10.5	2.5	8	30	M10	12~21	19500	11200	0.41
JT-CXFAIUSL-TR	35	122	100	10	94	10.5	2.5	8.5	32	M10	12~21	25700	15200	0.58

暂未上传文档资料
