轴偏心型凸轮轴承随动器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

圆柱型D公差：

球面型D公差:	0 -0.05

带密封型工作温度-20~80℃，连续使用建议60℃以下
不带密封型工作温度-20~120℃，连续使用建议100℃以下。
不承诺品牌。

选型参数

选型表

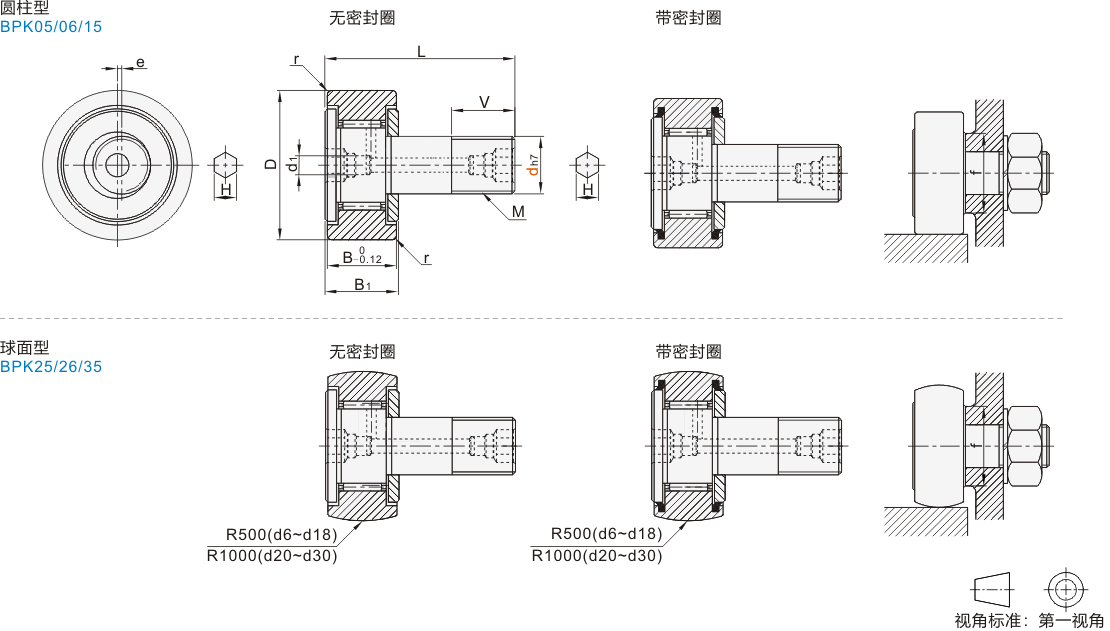

型号			密封圈	D	M×螺距	B	B1	L	d1	V	偏心量e	H	r	f(min)
代码	dh7		密封圈	D	M×螺距	B	B1	L	d1	V	偏心量e	H	r	f(min)
圆柱型 JT-XFOSO JT-XFOSX JT-XFODO 球面型 JT-XFOUO JT-XFOUX JT-XFOQO	6*	0 -0.015	PP (带密封圈) — (无密封圈)	16	M6 ×1 .0	11	12	28	—	9	0.25	3	0.5	11
	8*			19	M8 ×1 .25	11	12	32		11	0.25	4	0.5	13
	10*			22	M10 ×1 .25	12	13	36		13	0.3	5	1	15
	10A*			26	M10 ×1 .25	12	13	36		13	0.3	5	1	15
	12	0 -0.018		30	M12×1 .5	14	15	40	4	14	0.4	6	1.5	20
	12A			32	M12×1 .5	14	15	40		14	0.4			20
	16			35	M16 ×1 .5	18	19.5	52		18	0.5			24
	18			40	M18 ×1 .5	20	21.5	58		20	0.6			26
	20	0 -0.021		52	M20 ×1 .5	24	25.5	66	6	22	0.7	8		36
	20A			47	M20 ×1 .5	24	25.5	66		22	0.7			36
	24			62	M24×1 .5	29	30.5	80		25	0.8			40
	24A			72	M24×1 .5	29	30.5	80		25	0.8			40
	30			80	M30×1 .5	35	37	100		32	1		2	46
	30A			85
	30B			90

带*规格不适用JT-XFODO/JT-XFOQO。

型号		基本额定负载(KN）				最大静态容许负载(KN)		极限转速 (rpm)	最大紧固扭矩 (N·m)	重量 (g)
型号		Cr(动)		Cor(静)		最大静态容许负载(KN)
代码	d	钢	不锈钢	钢	不锈钢	钢	不锈钢
圆柱型 JT-XFOSO JT-XFOSX JT-XFODO 球面型 JT-XFOUO JT-XFOUX JT-XFOQO	6	2.93	2.34	2.92	2.34	1.56	1.56	11200	2.7	18.5
	8	3.4	2.72	3.79	3.03	3.7	3.03	8400	6.5	28.5
	10	4.34	3.47	5.51	4.41	5.51	4.41	6720	13.8	45
	10A	4.34	3.47	5.51	4.41	5.51	4.41	6720	13.8	60
	12	6.33	5.06	7.83	6.26	7.83	6.26	5600	21.9	95
	12A	6.33	5.06	7.83	6.26	7.83	6.26	5600	21.9	105
	16	9.6	7.7	14.64	11.76	14.64	11.76	4200	58.5	170
	18	11.84	9.44	20.16	16.16	20.16	16.16	3733	86.2	250
	20	16.56	13.2	27.68	22.16	27.68	22.16	3360	119	460
	20A	16.56	13.2	27.68	22.16	27.68	22.16	3360	119	385
	24	24.4	19.52	42.08	33.66	41.6	33.28	2800	215	815
	24A	24.4	19.52	42.08	33.66	41.6	33.28	2800	215	1140
	30	36.32	29.06	68.08	54.46	68.08	54.46	2240	438	1870
	30A									2030
	30B									2220

上表中极限转速数值仅适用润滑脂型,若采用油润滑的型型号极限转速为上述数值的160%左右。

d6~d8螺杆不通，一端内六角；d10的SUJ2螺杆半通，一端内六角；d10的SUS440C螺杆不通，一端内六角：d12（含d12以上）螺杆通孔，两端内六角。
