形状

选型参数

管外径D(mm) *

公称型号 *

精密快插T型接头

图片仅供参考

精密快插T型接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	类型
JT-LTRMDD	PP	SUS304	外螺纹 ● T型接头
JT-LTRMDX	PP	SUS304	外螺纹 ● Y型接头

选型参数

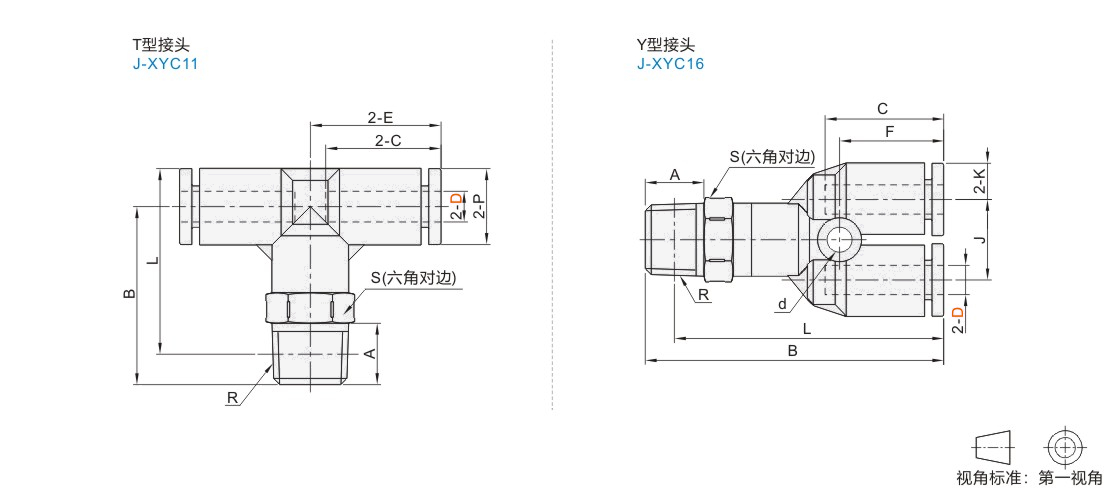

T型接头

型号		公称型号	R	A	B	L	P	C	E	S	有效截面积 (mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	P	C	E	S	有效截面积 (mm²)	重量 (g)
JT-LTRMDD	4	1	R1/8	8	23.3	24.3	10	JT-VMPDOCSUZMPNZFZ	17	10	4.1	12
	6	1	R1/8	8	26	28.5	13	17.1	20.3	12	10	JT-VMPDOCSUZMPNZFZ.5
	6	2	R1/4	11	29	29.5	13	17.1	20.3	14	10	23
	8	1	R1/8	8	26.3	29.8	JT-VMPDOCSUZMPNZFZ	18.4	22.4		16.5	19.5
		2	R1/4	11	29.3	30.8	JT-VMPDOCSUZMPNZFZ	18.4	22.4		16.5	25
		3	R3/8	12	31.1	32.3	17.5	20.4	25.4	17	30	37.5
	10	2	R1/4	11	36	38.7					30	36.5
	10	3	R3/8	12	37	39.4					47	44
	12	3	R3/8	12	39	43.2	21	23.1	28.6	21	47	54.5

Y型接头

型号		公称型号	R	A	B	L	P	C	J	d	F	S	有效截面积 (mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	P	C	J	d	F	S	有效截面积 (mm²)	重量 (g)
JT-LTRMDX	4	1	R1/8	8	40.7	36.7	10	JT-VMPDOCSUZMPNZFZ	11	3.4	14.2	10	4.2	12.5
	6	1	R1/8	8	44.5	40.5	12.5	17.1	12	3.2	JT-VMPDOCSUZMPNZFZ.9	12	10	JT-VMPDOCSUZMPNZFZ.5
	6	2	R1/4	11	47.5	41.5	12.5	17.1	12		JT-VMPDOCSUZMPNZFZ.9	14	10	23
	8	1	R1/8	8	48.7	44.7	14.5	18.1	14		17.2		16.5	20.5
		2	R1/4	11	51.7	45.7			14		17.2		16.5	25.5
		3	R3/8	12	53.5	47.2			18		19.7	17	30	24.5
	10	2	R1/4	11	58.5	52.5	18	20.9		4.5				38
	10	3	R3/8	12	59.5	53.2	18	20.9		4.5				45.5
	12	3	R3/8	JT-VMPDOCSUZMPNZFZ	64.7	58.4	21	23.6	20	4.2	22.4	21	37	56.5
