圆弧齿同步轮 H8M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套
EBV01	H8M250	25	8	S45C	SPCC	S45C	发黑	发黑	发黑	详见产品简介
EBV02	H8M250	25	8	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	详见产品简介
EBV05	H8M250	25	8	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	详见产品简介
EBV11	H8M300	30	8	S45C	SPCC	S45C	发黑	发黑	发黑	详见产品简介
EBV12	H8M300	30	8	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	详见产品简介
EBV15	H8M300	30	8	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	详见产品简介
EBV21	H8M400	40	8	S45C	SPCC	S45C	发黑	发黑	发黑	详见产品简介
EBV22	H8M400	40	8	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	详见产品简介
EBV25	H8M400	40	8	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	详见产品简介

EBV01/02/05选择F形时，轴孔径12~30适用CT胀套，32·35适用CH胀套。
EBV11/12/15选择F形时，轴孔径15~32适用CT胀套，35适用CH胀套。

本体宽度限制，以下内孔范围内螺钉孔贯穿同步轮。
不在上述范围内，螺孔不贯穿。
由于本体宽度限制，部分规格本体无导入部位J,胀套贯穿本体。

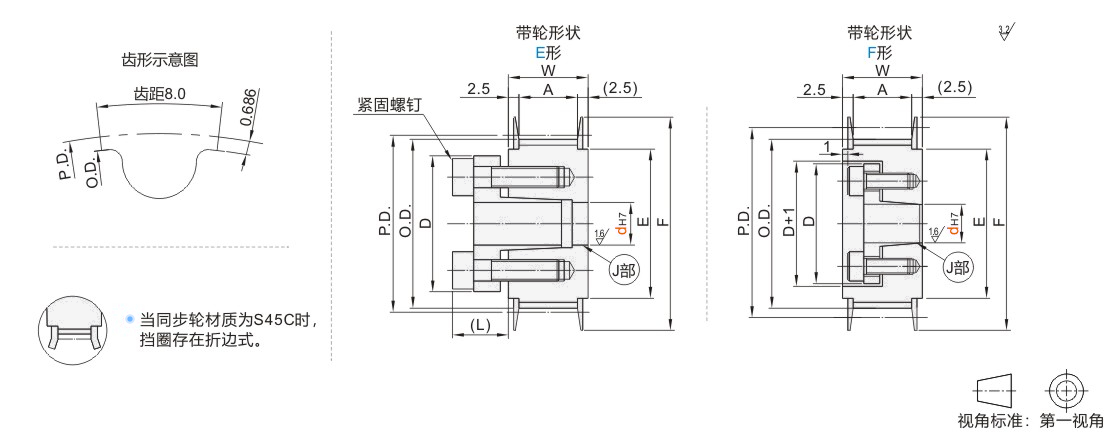

带轮类型	带轮形状	d
H8M250	F形	28~30

选型参数

选型表

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)						P.D.	O.D.	F	E	A
型号			H8M250		H8M300		H8M400
代码	齿数		E型	F型	E型	F型	E型	F型
代码	齿数		(CT胀套)	(CT胀套)	(CT胀套)	(CT胀套)	(CT胀套)	(CT胀套)
JT-VXKSD-H8M250 JT-VXKSU-H8M250 JT-VXKSO-H8M250 JT-VXKDD-H8M300 JT-VXKDU-H8M300 JT-VXKDO-H8M300 JT-VXKUD-H8M400 JT-VXKUU-H8M400 JT-VXKUO-H8M400	18	E F	12	12	—	—	—	—	45.84	44.47	52	36	H8M250 A:28 W:33 H8M300 A:33 W:38 H8M400 A:44 W:49
	19		12•14•15	12•14•15	15	15	—	—	48.38	47.01	55	40
	20		12~17	12•14•15	15•16•17	15	—	—	50.93	49.56	58	40
	21		12~17	12~17	15•16•17	15•16•17	16•17	16•17	53.47	52.10	61	45
	22		12~17	12~17	15•16•17	15•16•17	16•17	16•17	56.02	54.65	61	45
	24		12~17	12~17	15•16•17	15•16•17	16•17	16•17	61.12	59.75	67	50
	25		12~25	12~25	15~25	15~25	15~25	15~25	63.66	62.29	70	56
	26		14~25	14~25	15~25	15~25	15~25	15~25	66.21	64.84	74	58
	28		14~25	14~25	15~25	15~25	15~25	15~25	71.30	69.93	80	60
	30		14~32	14~32	15~32	15~32	15~32	15~32	76.39	75.02	87	67
	32		14~32	14~32	15~32	15~32	15~32	15~32	81.49	80.12	87	67
	34		16~35	16~35	16~35	16~35	16~35	16~35	86.58	85.21	95	75
	36		16~38	16~35	16~38	16~35	16~38	16~38	91.67	90.30	99	80
	38		16~42	16~35	16~42	16~35	16~42	16~42	96.77	95.40	104	84
	40		20~42	20~35	20~42	20~35	20~42	20~42	101.86	100.49	111	90
	44		20~42	20~35	20~42	20~35	20~42	20~42	112.05	110.68	119	100
	48		20~42	20~35	20~42	20~35	20~42	20~42	122.23	120.86	127	105
	50		20~50	20~35	20~50	20~35	20~50	20~42	127.32	125.95	135	115
	60		20~50	20~35	20~50	20~35	20~50	20~42	152.79	151.42	160	140
	72		20~50	20~35	20~50	20~35	20~50	20~50	183.35	181.98	190	170

胀套孔径尺寸表

dH7	容许最大扭矩N•m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
12	48	23	32	31	10.5
14	73	—	35	—	12
15	78		36		12
16	83		37		13
17	88		38		13
18	154		43		14
19	163		45
20	171		46
22	186		48
24	206		50
25	216		52
28	353		54		15.5
30	382		57		15.5
32	412	163	59	58	16.5
35	451	173	63	61	16.5
38	686	—	70	—	19
40	725		71		19
42	757		74		20
45	1490		78		24.5
48	1600		87
50	1660		89
