圆法兰丝杠支座（角接触轴承型）

图片仅供参考

圆法兰丝杠支座（角接触轴承型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

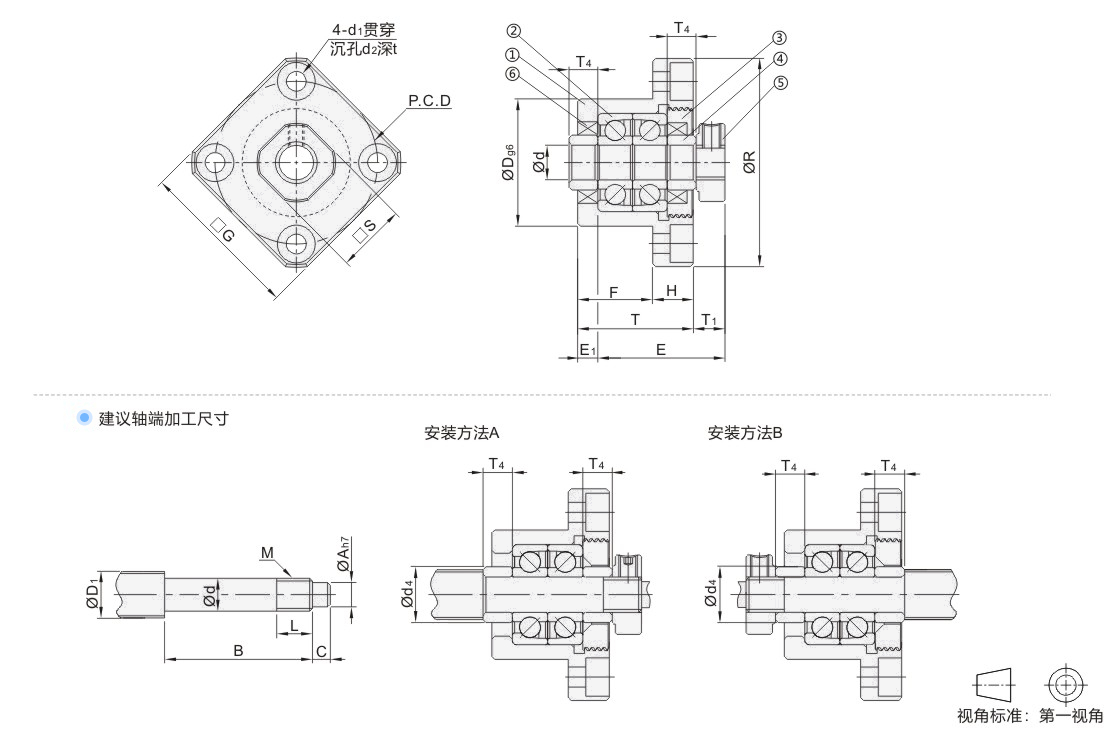

代码	材质 / ①③⑤	材质 / ④	表面处理 / ①③④⑤	类型
JT-VIVXSQ	S45C	SUJ2	发黑	固定侧 ● 角接触轴承型

构成零件

编号	零件名称	数量
①	轴承固定座	1
②	角接触轴承	1对
③	轴承盖	1
④	轴环	2
⑤	支座用螺母LEK81(带紧定螺钉)	1
⑥	油封	2

①②③⑥已组装好，请勿拆解，否则将影响精度。
使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。
压盖内藏型支座，在高频振动情况下，轴承盖有松动风险，轴承盖螺纹处涂螺纹胶拧紧即可。

选型参数

选型表

型号		Ød	T	H	F	E	ØD	ØR	P.C.D	G	T1	E1	Ød1	Ød2	t	S	油封适用轴径Ød4	建议轴端加工尺寸
代码	规格																	搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																	ØD1	Ød		ØA	B	C	M	L	T4
JT-VIVXSQ	10	10	26	10	16	29.5	34	52	42	42	8.5	5	4.5	8	4.5	16	14.4	12/14/15	10	-0.005 -0.012	8	36	15	M10×P1.0	11	5.5
	12	12	26	10	16	29.5	36	54	44	44	8.5	5	4.5	8	4.5	19	15.4	14/15/16	12	-0.005 -0.012	10	36	15	M12×P1.0	11	5.5
	15	15	30	13	17	36	40	63	50	52	12	6	5.5	9.5	5.5	22	19.4	18/20	15	-0.005 -0.014	12	47	20	M15×P1.0	13	10
	20	20	48	18	30	50	57	85	70	68	12	10	6.6	11	6.5	30	25.4	25/28/30	20	-0.005 -0.014	17	62	25	M20×P1.0	17	11
	25	25	54	24	30	60	63	98	80	79	16	10	9	15	8.5	35	31.4	30/32/36	25	-0.005 -0.014	20	75	30	M25×P1.5	22	15
